10498 Horiz. Türversteifung; 6301 Vertik. Türversteifung - Arrow Ed86 Montageanleitung

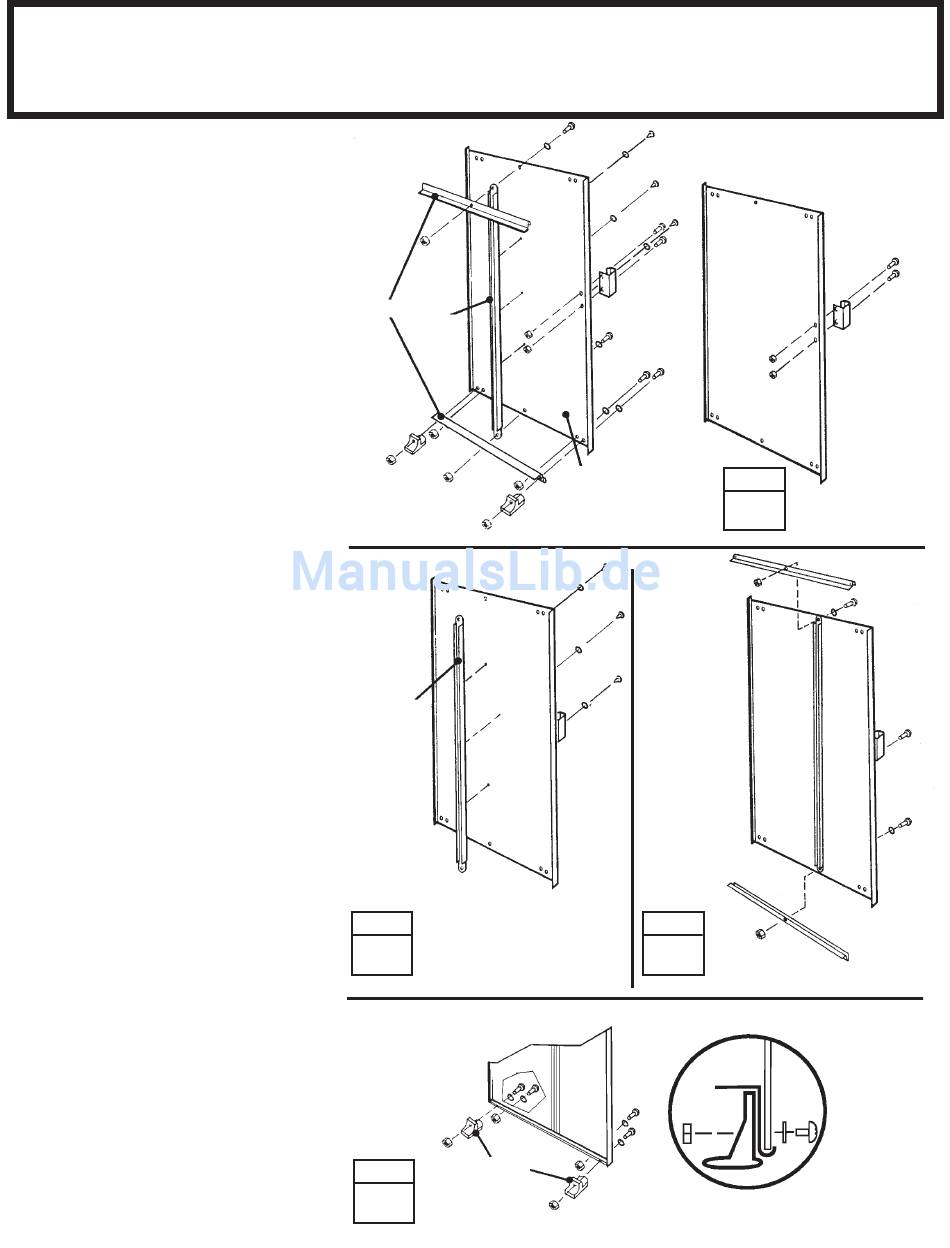

Schritt 17
KS26
Die Schritte beschreiben die Mon-
tage der rechten Tür. Zur Montage
der linken Tür verfahren Sie genauso.
Gehen Sie wie folgt vor:
1
Befestigen Sie den Griff wie
gezeigt mit 2 Schrauben an der Tür.
2
Die vertikale Türversteifung
gegen die Mitte der Türinnenfläche
halten und die Schraube drehen, um
die vertikale Türversteifung und die
mittlere Türversteifung festzulegen.
Mit der Tür über und unter der
mittleren Verbindung
Schrauben befestigen.
3
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen und mit 1 Schraube in der
Mitte befestigen.
4
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
5
Schritt 1 bis 4 für die linke Tür
wiederholen.
26
●
Hierzu benötigen Sie folgende Teile
Montage der Türen
10498
6301
66382
mit 2
6301
SCHRITT
2
SCHRITT
4
●
66045
10484 rechte Tür
66382
10484 linke Tür
66382
● ● ● ● ● 10484 rechte und linke Türen (2)
● ● ● ● ● 10498 horiz. Türversteifung (4)
● ● ● ● ● 6301 vertik. Türversteifung (2)
SCHRITT
1
SCHRITT
3
Endansicht
Horiz.
Türversteifung
Tür
U-Scheibe
Führung
66045
10498
10498
