Es gibt vier verschiedene Zustände:
a. "No PCs Found" heisst, das der KVM-0407 keinen PC Status erkennen
konnte. Der PC ist entweder nicht verbunden oder nicht eingeschaltet. (Ref.
Fig. G)
Die "Große rote 4" und "kleine grüne 2" heisst, das PC zwei PCs mit Port 2 und
Port 4 Ihres KVM-0407 verbunden sind und Port 4 ausgewählt ist. Deshalb zeigt
das OSD Programm untern "PC 4 On" an. Sie können die "kleine grüne 2"
anklicken, um zu diesen Host umzuschalten. (Ref. Fig. H)
Die "Große rote 4" und "kleine grüne 1, 2, 3" das PC vier PCs mit Port 1 bis Port
4 Ihres KVM-0407 verbunden sind und Port 4 ausgewählt ist. Deshalb zeigt das
OSD Programm untern "PC 4 On" an. Sie können die "kleine grüne 1,2 oder 3"
anklicken, um zu diesen Host umzuschalten. (Ref. Fig. I)

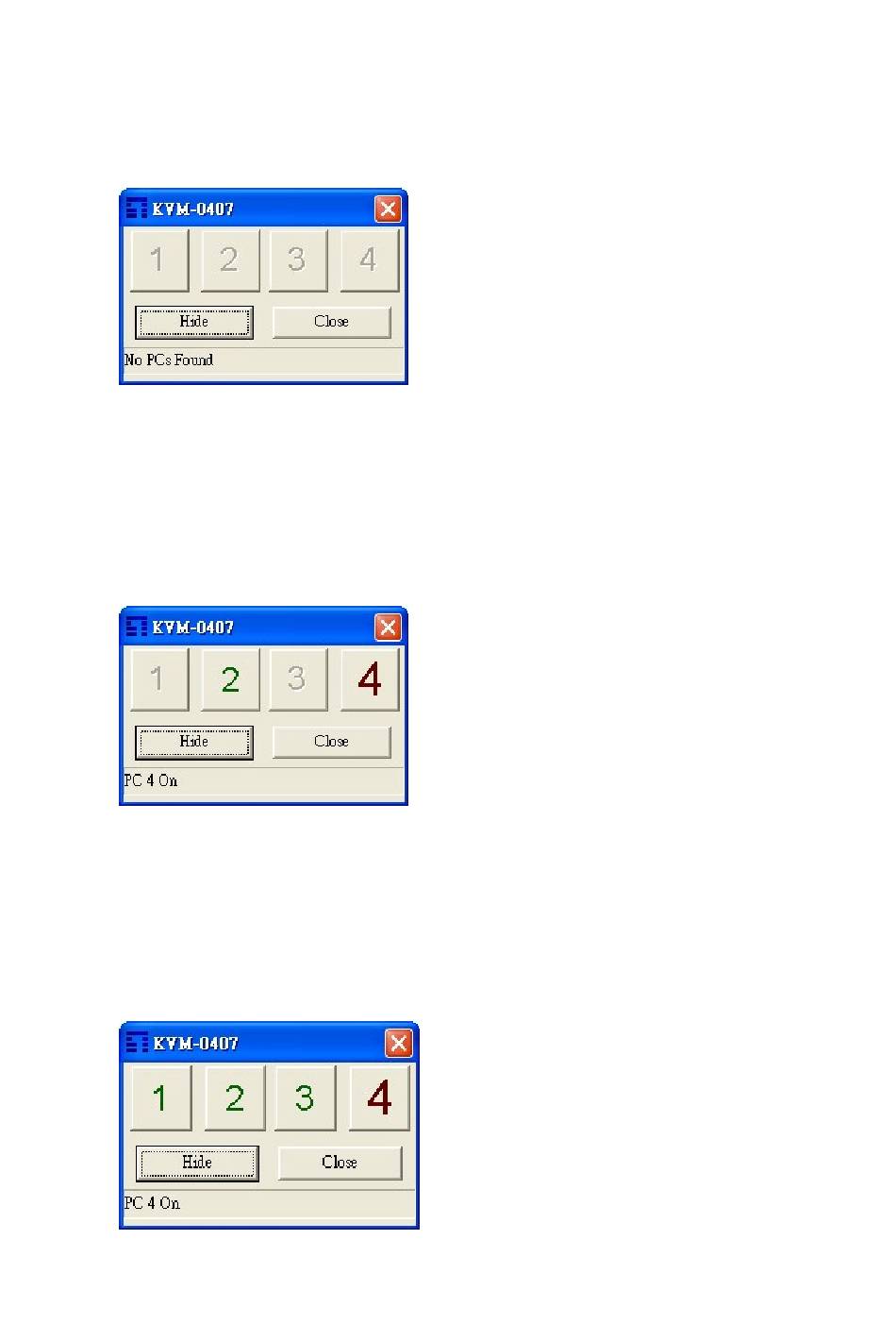

Fig. G
Fig. H
Fig. I
- 11 -
11
