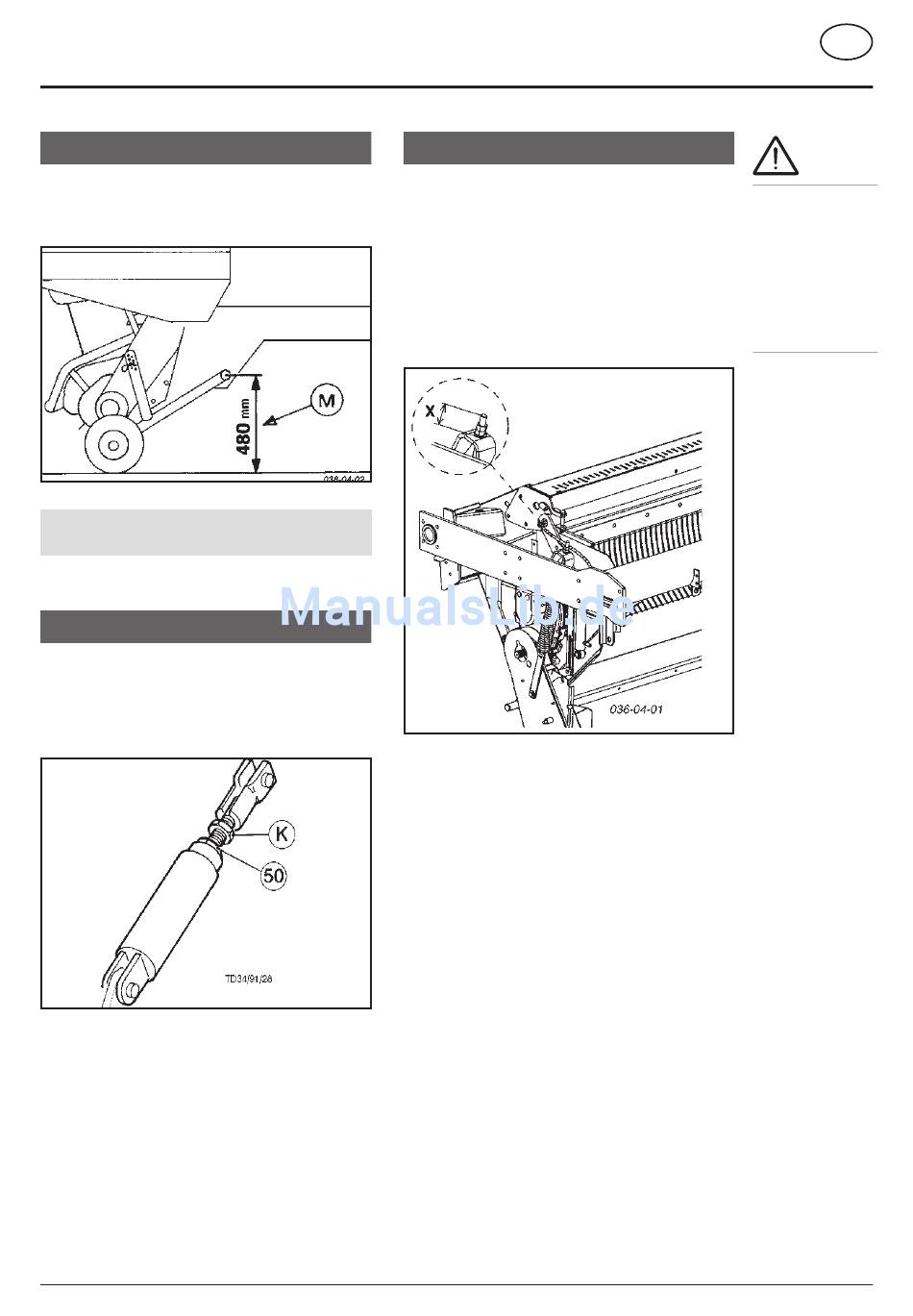

Maß (M) = 480 mm
Damit die Pick-up einwandfrei arbeitet, muß das Maß (M)
bei angehängtem Wagen richtig eingestellt sein (Pick-up-
Pendelbereich).
Hinweis: Bei unebenem Boden das Maß um 1
cm verringern (M = 470 mm)

Einstellung Pick-up Pendelbereich

(Maß (M) = 480 mm)
- Wagen am Schlepper angekuppelt.
- Beide Hydraulikzylinderkolben der Knickdeichsel
müssen ganz eingefahren sein.
Das Verstellen muß abwechselnd an beiden
Hydraulikzylindern erfolgen.
- Kontermuttern (K) bei den Gewindespindeln lösen.
- Durch Verdrehen der Zylinderkolben (50) die
Gewindespindel so weit heraus- bzw. hineinschrauben
bis das Maß (M) erreicht ist.
- Kontermuttern (K) wieder festziehen.
0400_D-Pick-up_5543

Pick-up Entlastung einstellen

Für eine optimale Pick-up Auflage kann die
Federvorspannung verändert werden.
Pick-up liegt zu leicht auf (hüpft)
- Maß (X) verringern
Pick-up liegt zu schwer auf
- Maß (X) vergrößern
- 11 -
D

PICK-UP

Wichtig!
Vor jeder Inbe-
triebnahme das
Fahrzeug auf
Verkehrssicher-
heit überprüfen
(Beleuchtung,
Bremsanlage,
Schutzverkleidun-
gen, ...)!
