INSTALLATIONSANLEITUNG
HINWEIS: Diese Anleitungen gelten für den Gebrauch in Gebäuden und im Freien.
Installieren Sie die SmartZone™ EZ-Steuerung nach Möglichkeit auf Augenhöhe in der Nähe
einer 110-V-Steckdose (220 V bei den Modellen 8574, 8576, 8578 und 8582) oder einer 110-V-
Verdrahtungsquelle. Öffnen Sie die vordere Abdeckung (Frontplatte), indem Sie die Halterungs-
schraube lösen und an der Lasche auf der rechten Seite der Frontplatte ziehen, damit die Platte
an ihren Scharnieren nach außen geschwenkt werden kann. Markieren Sie mit Hilfe der drei
Löcher im Gehäuse die Führungslöcher in der Wand, und bohren Sie diese vor. Die beiden linken
Lochführungen in der SmartZone™ EZ-Steuerung sind senkrecht ausgerichtet, damit das
Steuergerät an einer Wandsäule befestigt werden kann (siehe Abbildung 1). Stecken Sie die
Schrauben durch die Löcher im Gehäuse, und schrauben Sie sie in die entsprechenden
Vorbohrungen in der Wand.
HINWEIS: Zur Erleichterung der Installation kann die Frontplatte abgenommen werden,
indem der Flachstecker aus der Schaltplatine entfernt und die Frontplatte aus
ihren Scharnieren herausgezogen wird.

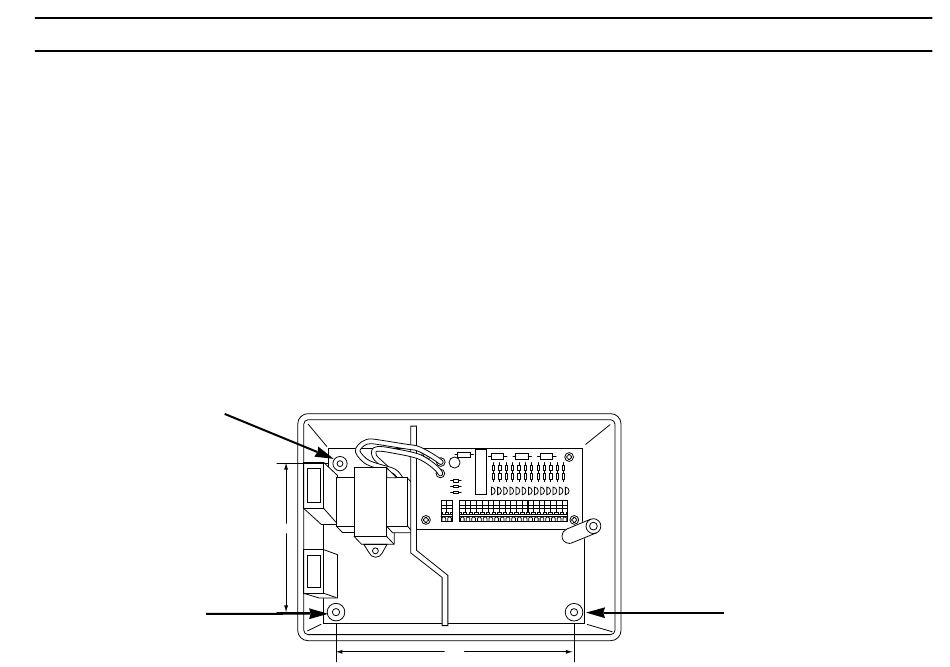

ABBILDUNG 1
4.375"
6.875"
