Türzustandsan-
zeige

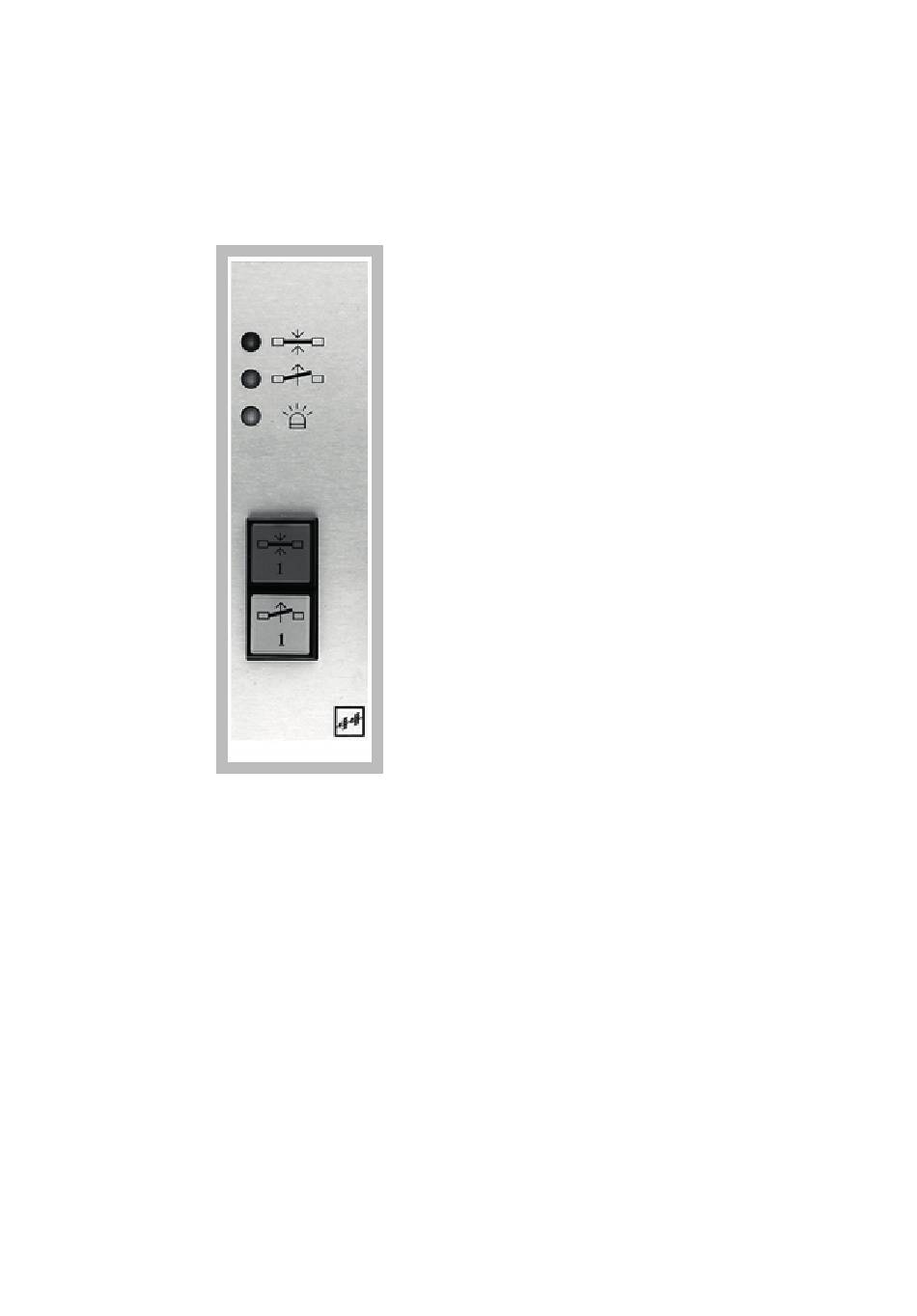

Bild 4: Türzustandsanzeigen am BUS-Bedientableaubzw. BTM
Die Türzustandsanzeige besteht aus drei Leuchtdioden
mit den entsprechenden Funktionspiktogrammen
Verriegelt, Entriegelt und Alarm.
• Die rote Leuchtdiode leuchtet, wenn die Tür an
dieser Türeinheit geschlossen und verriegelt ist.
• Die rote Leuchtdiode blinkt, wenn die Tür durch
eine Schleusenfunktion oder Einbruchmeldeanlage
gesperrt ist. Diese Anzeige tritt auch bei Sonderfunk-
tion SW - Zeitverzögerung auf (siehe Seite 25).
• Die grüne Leuchtdiode leuchtet, wenn die Tür an
dieser Türeinheit entriegelt ist.
• Die grüne Leuchtdiode blinkt im Verhältnis 9:1,
wenn die Tür an dieser Türeinheit kurzzeitentriegelt
ist und die am Teilnehmer eingestellte Kurzzeiten-
triegelungszeit abläuft.
• Die grüne Leuchtdiode blinkt im Verhältnis 1:1,
wenn ein Alarm gelöscht wurde aber die Alarmursa-
che noch nicht beseitigt ist.
• Die gelbe Leuchtdiode leuchtet, wenn an diesem
Teilnehmer ein Alarm ansteht.
• Sie blinkt, wenn die Datenübertragung des Teilneh-
mers zum BUS Bedientableau unterbrochen (offline)
ist. Der Verriegelungszustand des Teilnehmers wird
in diesem Fall nicht angezeigt.
• Sie blinkt zum Verriegelungszustand, wenn der
Teilnehmer im Notstrombetrieb ist
(nur bei 720-40).
Erfolgt eine dieser Anzeigen, lesen Sie bitte die Anwei-
sungen im Abschnitt »Verhalten beim Auftreten einer
Störung oder eines Alarms.«
