Gigaset N870 IP PRO Bedienungsanleitung Seite 32

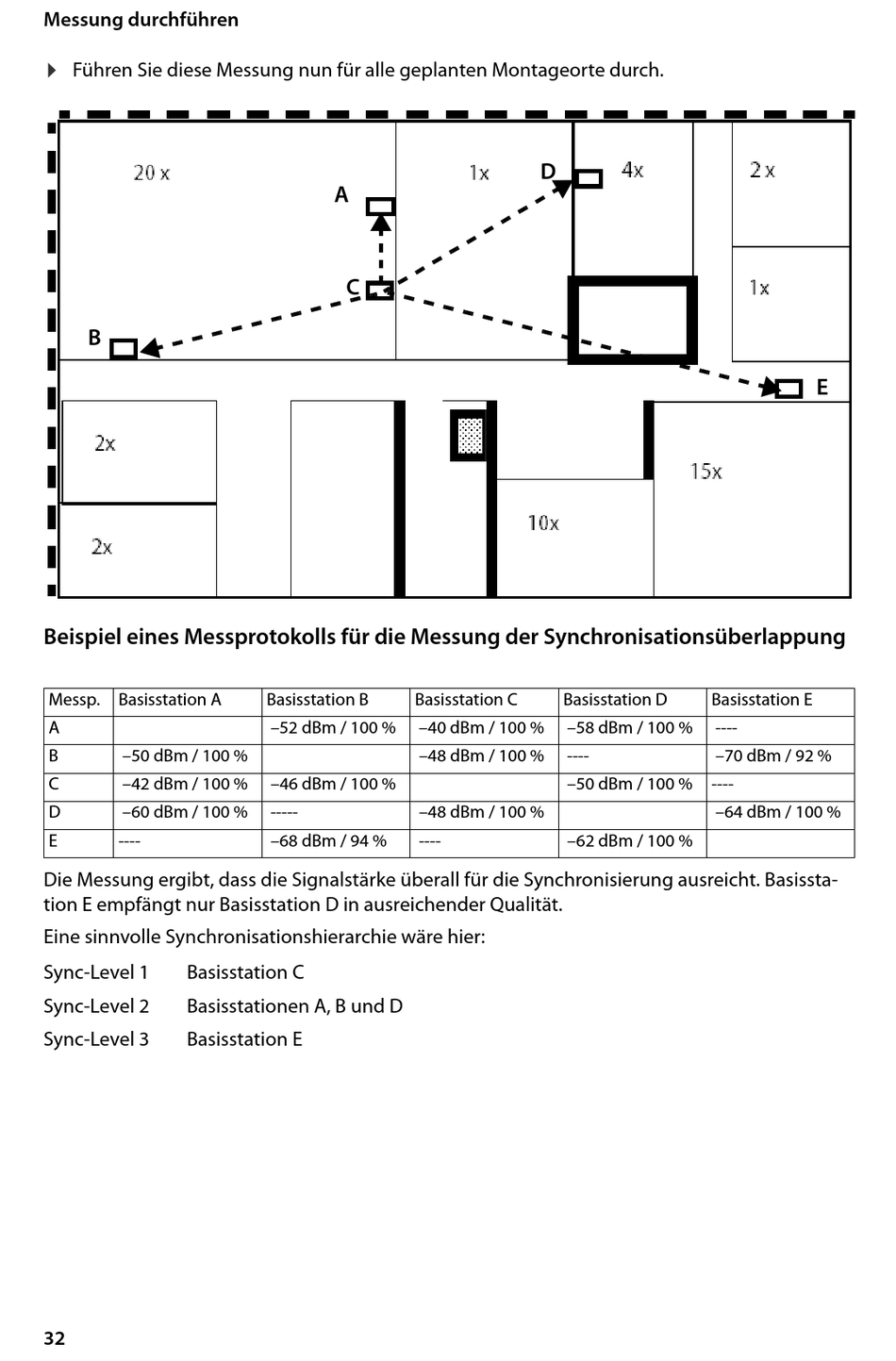

Messung durchführen
¤
Führen Sie diese Messung nun für alle geplanten Montageorte durch.
B
Beispiel eines Messprotokolls für die Messung der Synchronisationsüberlappung
Messp. Basisstation A
A
B –50 dBm / 100 %
C –42 dBm / 100 %
D –60 dBm / 100 %
E ----
Die Messung ergibt, dass die Signalstärke überall für die Synchronisierung ausreicht. Basissta-
tion E empfängt nur Basisstation D in ausreichender Qualität.
Eine sinnvolle Synchronisationshierarchie wäre hier:
Sync-Level 1 Basisstation C
Sync-Level 2 Basisstationen A, B und D
Sync-Level 3 Basisstation E
32
A
C
Basisstation B Basisstation C
–52 dBm / 100 % –40 dBm / 100 %
–48 dBm / 100 %
–46 dBm / 100 %
----- –48 dBm / 100 %
–68 dBm / 94 % ----
D
Basisstation D
–58 dBm / 100 %
----
–50 dBm / 100 %
–62 dBm / 100 %
E
Basisstation E
----
–70 dBm / 92 %
----
–64 dBm / 100 %
