Unsymmetrische Verbindungen

XLR oder Stereoklinke auf Monoklinke oder Cinch
Die Herstellung unsymmetrischer Verbindungen ist problemlos und ohne Adapter mög-

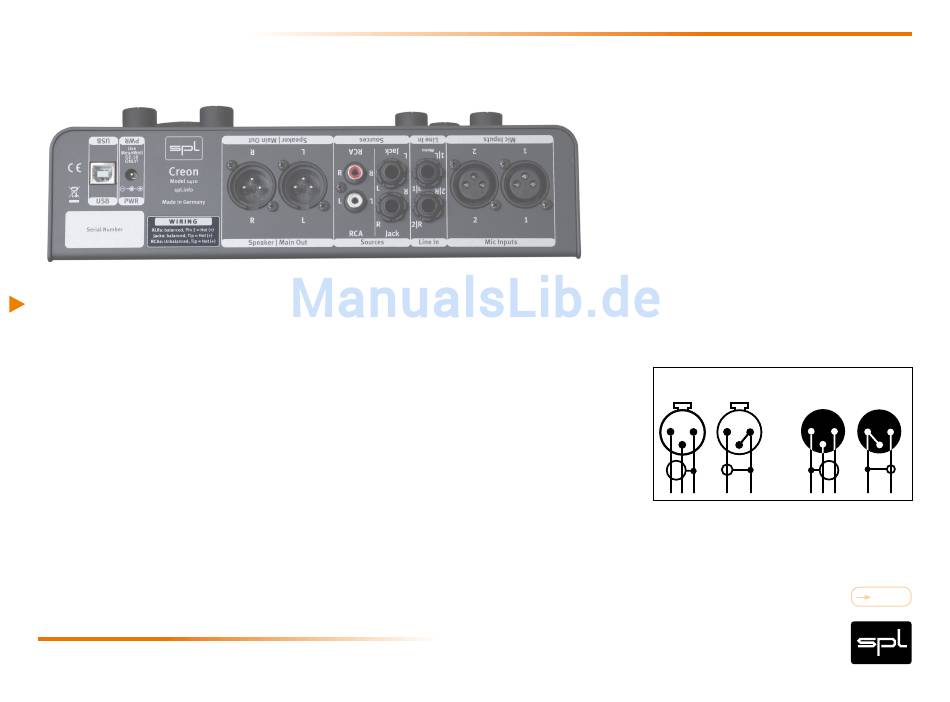

lich. Wichtig ist die korrekte Polung der drei symmetrischen Leiter. Die Abbildung zeigt
die Pinbelegung der XLR-Buchsen sowie die korrekte Polung des XLR-Ausgangsleiters
für eine Verbindung bei unsymmetrischer Verkabelung, bei der Pin 1 und 3 verbunden
werden müssen (für die Stereoklinke: Ring und Masse).
Wir empfehlen die Verwendung individuell konfigurierter Kabel von XLR/Stereoklinke
auf Cinch/Monoklinke, um auf Adapter verzichten zu können. Diese sind im Fachhandel
erhältlich. Mit der Pinbelegungsgrafik kann der Fachhändler sicherstellen, das richtig
konfigurierte Kabel zur Verfügung zu stellen.
Creon
Anschlüsse
Eingang Ausgang
symmetrisch unsymmetrisch symmetrisch unsymmetrisch
2
2 1 2 1 1
3 3 3
1=GND
2=heiss (+)
3=kalt (-)
25
1 2
3
