LED-Anzeigen

Das zentrale LED-Anzeigenfeld gibt Aufschluss über wesentliche Betriebszustände
und hilft bei der Aussteuerung von Mikrofon- und Intrumentensignalen.

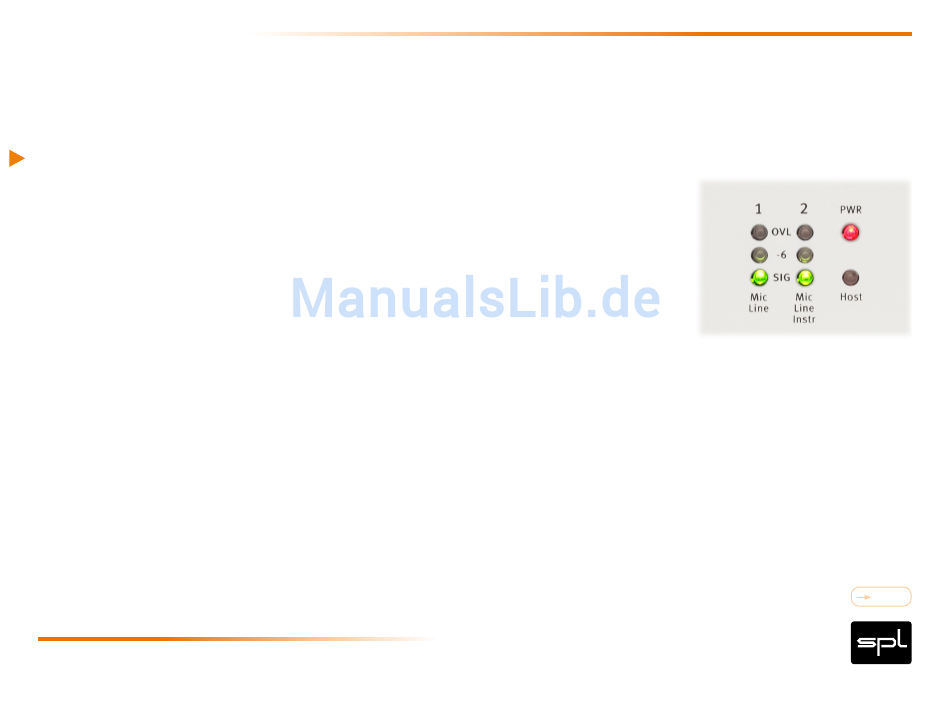

Aussteuerung mit zwei LED-Ampeln
Zwei LED-Ampeln zeigen die Pegel der vier Aufnahmekanäle an. Jede Ampel ist num-
meriert: Die Ampel 1 steht für den Mikrofonvorverstärker 1, die Ampel 2 für den
Mikrofonvorverstärker 2 und für den Instrumentenvorverstärker.
Jede der beiden Ampeln ist identisch aufgebaut:
Die OVL-LED leuchtet rot und zeigt Übersteuerungen an
Die -6 (dB fs) LED leuchtet gelb. Empfohlene Pegel erzeugen kurzes, wiederkehrendes
Aufleuchten
Die SIG-LED leuchtet grün und zeigt, dass ein Signal anliegt
Creon
Bedienelemente
OVL ab +15 dBu ( Host LED an)
ab +20 dBu ( Host LED aus)
-6 ab +9 dBu
SIG ab -20 dBu
