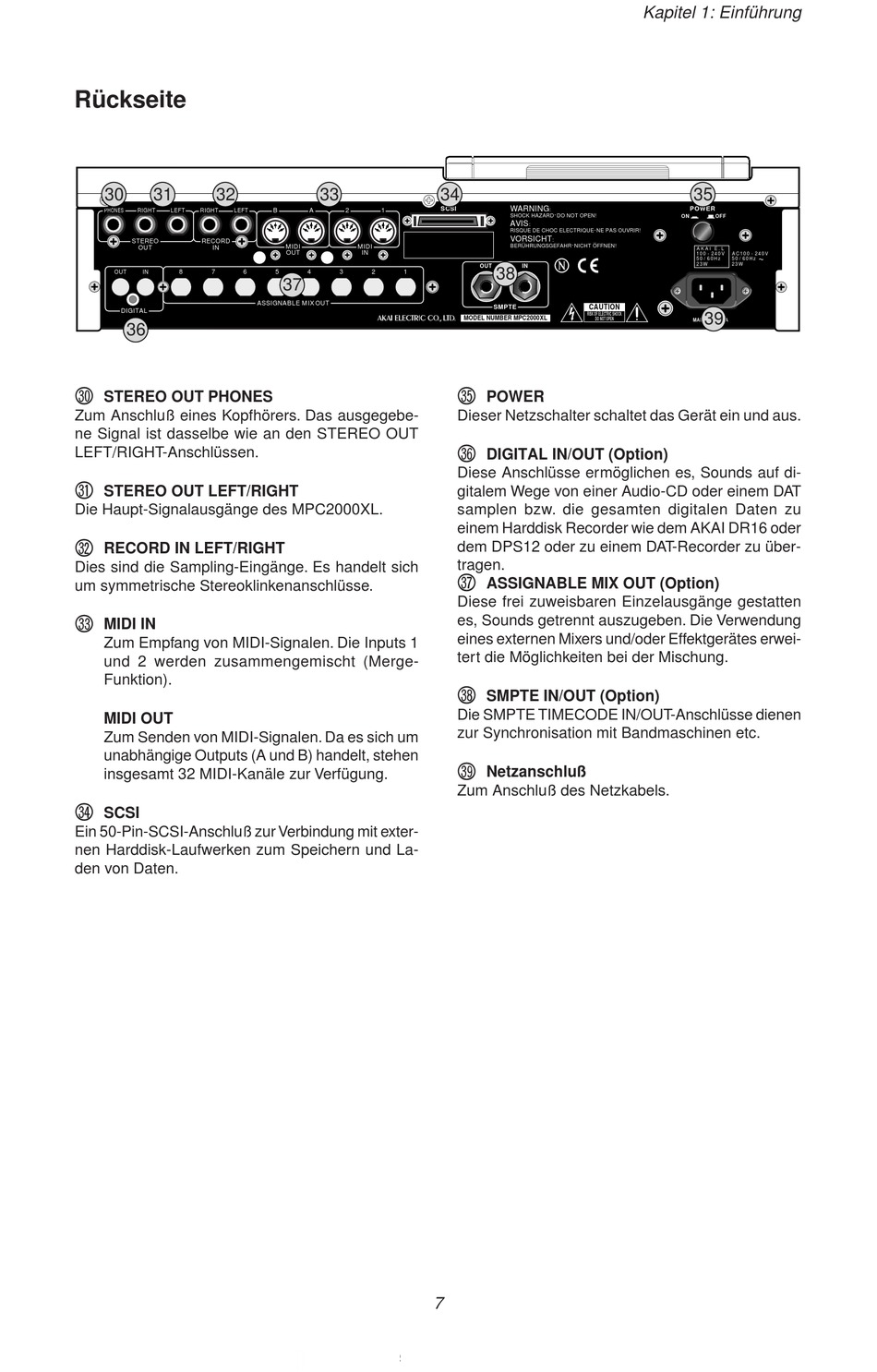

Rückseite
30
31
32
PHONES
RIGHT
LEFT
RIGHT
LEFT
STEREO
RECORD
OUT
IN
8
7
OUT
IN
DIGITAL
36
or
STEREO OUT PHONES
Zum Anschluß eines Kopfhörers. Das ausgegebe-
ne Signal ist dasselbe wie an den STEREO OUT
LEFT/RIGHT-Anschlüssen.
os
STEREO OUT LEFT/RIGHT
Die Haupt-Signalausgänge des MPC2000XL.
ot
RECORD IN LEFT/RIGHT
Dies sind die Sampling-Eingänge. Es handelt sich
um symmetrische Stereoklinkenanschlüsse.
ou
MIDI IN
Zum Empfang von MIDI-Signalen. Die Inputs 1
und 2 werden zusammengemischt (Merge-
Funktion).
MIDI OUT
Zum Senden von MIDI-Signalen. Da es sich um
unabhängige Outputs (A und B) handelt, stehen
insgesamt 32 MIDI-Kanäle zur Verfügung.
ov
SCSI
Ein 50-Pin-SCSI-Anschluß zur Verbindung mit exter-
nen Harddisk-Laufwerken zum Speichern und La-
den von Daten.
33
B
A
2
1
MIDI
MIDI
OUT
IN
6
5
4
3
2
1
37
ASSIGNABLE MIX OUT
34
SCSI
WARNING
:
SHOCK HAZARD - DO NOT OPEN!
AVIS
:
RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR!
VORSICHT
:
..
..
BERUHRUNGSGEFAHR - NICHT OFFNEN!
OUT
IN
38
SMPTE
CAUTION
RISK OF ELECTRIC SHOCK
MODEL NUMBER MPC2000XL
DO NOT OPEN
ow
POWER
Dieser Netzschalter schaltet das Gerät ein und aus.
ox
DIGITAL IN/OUT (Option)
Diese Anschlüsse ermöglichen es, Sounds auf di-
gitalem Wege von einer Audio-CD oder einem DAT
samplen bzw. die gesamten digitalen Daten zu
einem Harddisk Recorder wie dem AKAI DR16 oder
dem DPS12 oder zu einem DAT-Recorder zu über-
tragen.
oy
ASSIGNABLE MIX OUT (Option)
Diese frei zuweisbaren Einzelausgänge gestatten
es, Sounds getrennt auszugeben. Die Verwendung
eines externen Mixers und/oder Effektgerätes erwei-
tert die Möglichkeiten bei der Mischung.
oz
SMPTE IN/OUT (Option)
Die SMPTE TIMECODE IN/OUT-Anschlüsse dienen
zur Synchronisation mit Bandmaschinen etc.
o{
Netzanschluß
Zum Anschluß des Netzkabels.
7
Kapitel 1: Einführung
35
POWER
ON
OFF
A K A I E . L
1 0 0 - 2 4 0 V
A C 1 0 0 - 2 4 0 V
5 0 / 6 0 H z
5 0 / 6 0 H z
2 3 W
2 3 W
39
MADE IN CHINA
