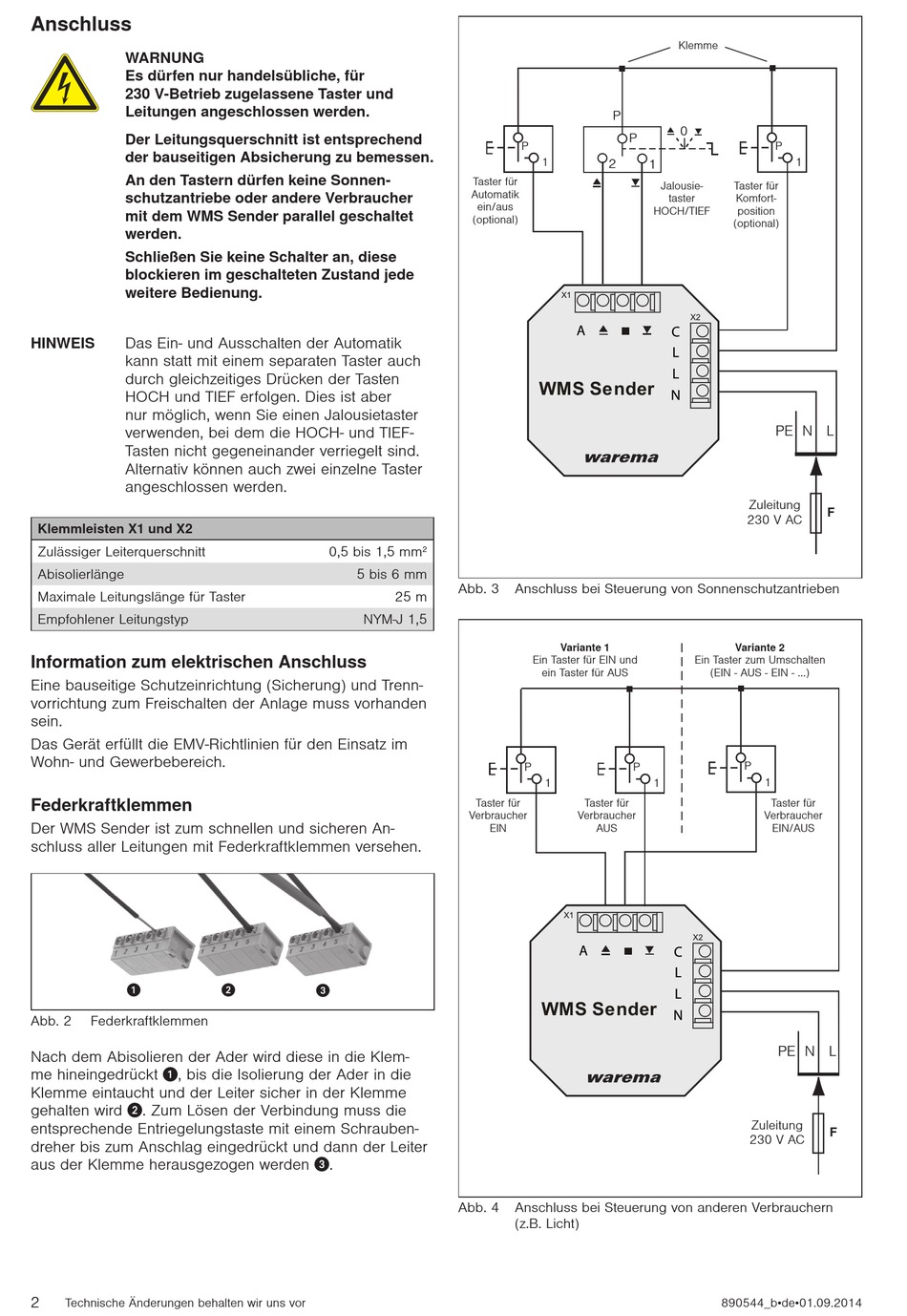

WAREMA WMS Bedienungs- Und Installationsanleitung Seite 2

Wnschluss
W WARNRN
Es dürfen nur handelsübliche, für
230 V-Betrieb zugelassene Haster und
Leitungen angeschlossen werden.
Der Leitungsquerschnitt ist entsprechend
der bauseitigen Wbsicherung zu bemessen.
Wn den Hastern dürfen keine Ronnen-
schutzantriebe oder andere Verbraucher
mit dem WMR Render parallel geschaltet
werden.
Rchließen Rie keine Rchalter an, diese
blockieren im geschalteten Zustand jede
weitere Bedienung.
C SRWESR Das Ein- und Ausschalten der Automatik
kann statt mit einem separaten Taster auch
durch gleichzeitiges Drücken der Tasten
HOCH und TIEF erfolgen. Dies ist aber
nur möglich, wenn Sie einen Jalousietaster
verwenden, bei dem die HOCH- und TIEF-
Tasten nicht gegeneinander verriegelt sind.
Alternativ können auch zwei einzelne Taster
angeschlossen werden.
Klemmleisten X1 und X2
Zulässiger Leiterquerschnitt
Abisolierlänge
Maximale Leitungslänge für Taster
Empfohlener Leitungstyp
Snformation zum elektrischen Wnschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im
Wohn- und Gewerbebereich.
Federkraftklemmen
Der WMS Sender ist zum schnellen und sicheren An-
schluss aller Leitungen mit Federkraftklemmen versehen.
Abb. 2 Federkraftklemmen
Nach dem Abisolieren der Ader wird diese in die Klem-
me hineingedrückt 1 , bis die Isolierung der Ader in die
Klemme eintaucht und der Leiter sicher in der Klemme
gehalten wird 2 . Zum Lösen der Verbindung muss die
entsprechende Entriegelungstaste mit einem Schrauben-
dreher bis zum Anschlag eingedrückt und dann der Leiter
aus der Klemme herausgezogen werden 3 .
2
Technische Änderungen behalten wir uns vor
Taster für
Automatik
ein/aus
(optional)
0,5 bis 1,5 mm
2
5 bis 6 mm
Abb. 3
25 m
NYM-J 1,5
Taster für
Verbraucher
EIN
Abb. 4
Klemme
P
0
P
P
1
2 1
Jalousie-
taster
HOCH/TIEF
WMS Sender
Anschluss bei Steuerung von Sonnenschutzantrieben
Variante 1
Ein Taster für EIN und
ein Taster für AUS
P P
1 1
Taster für
Verbraucher
AUS
WMS Sender
Anschluss bei Steuerung von anderen Verbrauchern
(z.B. Licht)
P
1
Taster für
Komfort-
position
(optional)
PE N L
Zuleitung
F
230 V AC
Variante 2
Ein Taster zum Umschalten
(EIN - AUS - EIN - ...)
P
1
Taster für
Verbraucher
EIN/AUS
PE N L
Zuleitung
F
230 V AC
890544_b•de•01.09.2014
