Einstellanleitung und
Einstellanleitung und
Anschlussplan
Anschlussplan

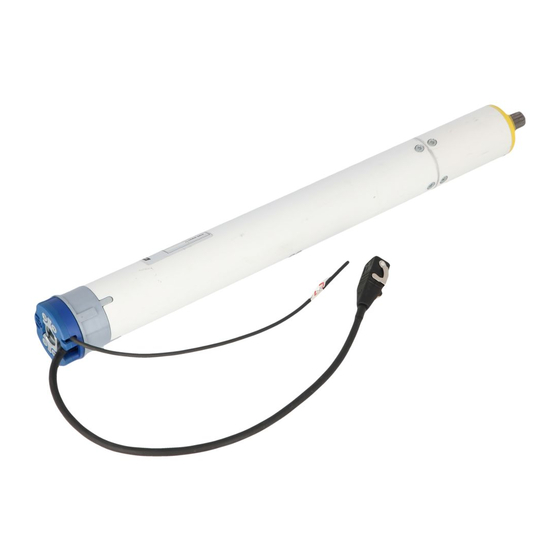

WAREMA WMS Markisenantrieb
WAREMA WMS Markisenantrieb
Typ WMS-MM
Typ WMS-MM
Gültig ab 6. August 2019
Gültig ab 6. August 2019
Dokumenten-Nummer 2006108 [Rev. 5 - de]
Dokumenten-Nummer 2006108 [Rev. 5 - de]
Nur für Fachkräfte
Nur für Fachkräfte
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WAREMA WMS-MM
Inhaltszusammenfassung für WAREMA WMS-MM
- Seite 1 Einstellanleitung und Einstellanleitung und Anschlussplan Anschlussplan WAREMA WMS Markisenantrieb WAREMA WMS Markisenantrieb Typ WMS-MM Typ WMS-MM Nur für Fachkräfte Nur für Fachkräfte Gültig ab 6. August 2019 Gültig ab 6. August 2019 Dokumenten-Nummer 2006108 [Rev. 5 - de] Dokumenten-Nummer 2006108 [Rev. 5 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu den Endlagen........................3 Hilfsmittel für die Inbetriebnahme.........................3 Motorendlagen einstellen..........................4 Probefahrt..............................6 Handsender auf Produkt einlernen.................. 7 Antriebsbeschreibung..................... 10 Antriebstyp..............................10 Funktion des Antriebs..........................10 Komfortposition lernen/anfahren..................11 Demontage/Montage steckbare Motorleitung..............11 Demontage/Montage Mitnehmer..................12 Anschlussplan......................... -
Seite 3: Hinweise Zur Sicherheit
Zulässig sind nur Tätigkeiten an dem Produkt, die in die- Automatik-LED ser Anleitung beschrieben sind. Es dürfen keinerlei sons- tige Veränderungen ohne schriftliche Genehmigung von HOCH-Taste WAREMA vorgenommen werden. STOPP-Taste Bestimmungsgemäße Verwendung TIEF-Taste Der Antrieb ist ausschließlich für den Betrieb nachfolgender Produkte bestimmt. -
Seite 4: Motorendlagen Einstellen
Inbetriebnahme Motorendlagen einstellen INFO Zur Inbetriebnahme muss am Antrieb Spannung anliegen. Es sollte allerdings immer nur an einem Produkt Spannung anliegen. Die Endlagen sind eingestellt (bei Kassetten-Markisen Gelenkarm-Markisen). Die Endlagen sind nicht einge- stellt (bei Fallarm-Markisen). Die Endlagen können auch über die WMS Zentrale (ab Rev. D) oder die PC-Software WMS Studio pro eingestellt werden. - Seite 5 Inbetriebnahme Untere Endlage anfahren (siehe Tab. 1/Seite TIEF-Taste/HOCH-Taste drücken. "Klack" Automatiktaste A oder Komforttaste C kurz drü- Antrieb klackt bzw. zuckt kurz. cken. HOCH-Taste/TIEF-Taste drücken. Obere Endlage anfahren. Automatiktaste A oder Komforttaste C kurz drü- Antrieb winkt. cken. Modustaste kurz mit einem spitzen Gegenstand Die LED und Sende-LED leuchten 2 Sekun-...
-
Seite 6: Probefahrt
Inbetriebnahme Probefahrt TIEF-Taste kurz drücken. Antrieb stoppt in unterer Endlage. HOCH-Taste kurz drücken. Antrieb stoppt in oberer Endlage. Probefahrt ist abgeschlossen. Nächster Schritt ist entweder "Einstellvorgang starten", wenn Endlagen nicht korrekt angefahren werden oder Antrieb lt. Anschlussplan anschließen. Seite 6 | 16 2006108 [Rev. -
Seite 7: Handsender Auf Produkt Einlernen
Handsender auf Produkt einlernen Handsender auf Produkt einlernen WMS-Handsender basic (Art.-Nr. 1002953) INFO Es können nur gleiche Produkttypen mit einem WMS-Handsender basic bedient werden. Zum Einlernen sollte nur bei einem Empfänger Spannung anliegen. Taste drücken, um Handsender aufzuwecken. Lerntaste ca. 5 Sek. drücken. Sende-LED ... - Seite 8 Handsender auf Produkt einlernen WMS-Handsender plus (Art.-Nr. 2016192) INFO Es können nur gleiche Produkttypen mit einem WMS-Handsender plus bedient werden. Zum Einlernen sollte nur bei einem Empfänger Spannung anliegen. Taste drücken, um Handsender aufzuwecken. Taste Kanalwechsel kurz drücken. Erster programmierter Kanal (z. B. 1) wird aus- gewählt.
- Seite 9 Handsender auf Produkt einlernen 1x blinken = Markise 2x blinken = Rollladen Pfeiltaste kurz drücken. Automatik-LED blinkt. STOPP-Taste kurz drücken. Sende-LED leuchtet 2 Sek. grün. Zuordnung ist gespeichert. Lerntaste kurz drücken. Handsender ist eingelernt. 2006108 [Rev. 5 - de]/2019-08-06 Seite 9 | 16...
-
Seite 10: Antriebsbeschreibung
Der Antrieb fährt in der oberen Endlage ein kurzes Stück WMS Studio pro vorgenommen. in die Gegenrichtung, um die Tuchspannung zu verringern und somit das Tuch zu schonen. WAREMA erklärt hiermit, dass die in dieser Anleitung beschriebenen An- Blockiererkennung triebe, wenn sie entsprechend die-... -
Seite 11: Komfortposition Lernen/Anfahren
Komfortposition lernen/anfahren Komfortposition lernen/anfahren TIEF-Taste/HOCH-Taste drücken. Gewünschte Position anfahren. Komforttaste ca. 5 Sek. drücken. Sende-LED leuchtet. Erklärung der Farben: grün = Position gespeichert rot = Vorgang fehlgeschlagen Komforttaste kurz drücken. Komfortposition wird angefahren. Demontage/Montage steckbare Motorleitung Verrastung zwischen Rastbügel und Rastna- Motorleitung zusammen mit Schraubendre- se lösen! her herausziehen! -
Seite 12: Demontage/Montage Mitnehmer
Demontage/Montage Mitnehmer Demontage/Montage Mitnehmer INFO Nur zutreffend für Antriebe mit einem Nenndrehmoment von 8 Nm bis 20 Nm. Mit Demontagewerkzeug (Art.-Nr. 2020967): Mit Demontagewerkzeug Verrastung zusam- Mitnehmer vom Motor abziehen. mendrücken und Mitnehmer über Verrastung schieben. Mit Spitzzange: Mit Spitzzange Verrastung zusammendrücken Mitnehmer vom Motor abziehen. -
Seite 13: Anschlussplan
230 V/50 Hz Stromaufnahme [A] 0,45 0,75 1,15 Leistungsaufnahme [W] Schutzart IP 44 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich [Umdrehungen] Sendefrequenz [GHz] 2,40-2,48 Sendeleistung < 10 dBm INFO Detailliertere technische Daten können bei WAREMA angefordert werden. 2006108 [Rev. 5 - de]/2019-08-06 Seite 13 | 16... -
Seite 14: Mögliche Fehler
Mögliche Fehler Mögliche Fehler Störung: Antrieb fährt nicht Ursache Hinweis Behebung Es liegt keine Spannung an. Am Handsender leuchtet bei Bedie- Sicherung überprüfen. nung die Sende-LED erst grün und oder dann rot. Fahrkabel anschließen und Produkt mit Handsender bedienen. Thermoschutz des Antriebs ist aktiv. 10 bis 20 Minuten warten, bis der An- trieb abgekühlt ist. - Seite 15 Störung: Antrieb lässt sich nicht auf den Sender einlernen Ursache Hinweis Behebung Antrieb befindet sich in einem ande- Antrieb wird beim Scanvorgang nicht Antrieb aus dem Netz löschen (siehe ren WMS-Netzwerk. angezeigt. Anleitung Handsender). Störung: Modus Endlagen einstellen wird nicht gestartet bzw. nicht am gewünschten Antrieb Ursache Hinweis Behebung...
- Seite 16 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld Deutschland www.warema.de info@warema.de...
