Verwandte Anleitungen für FLASHFORGE 3D PRINTER Adventurer3
Inhaltszusammenfassung für FLASHFORGE 3D PRINTER Adventurer3

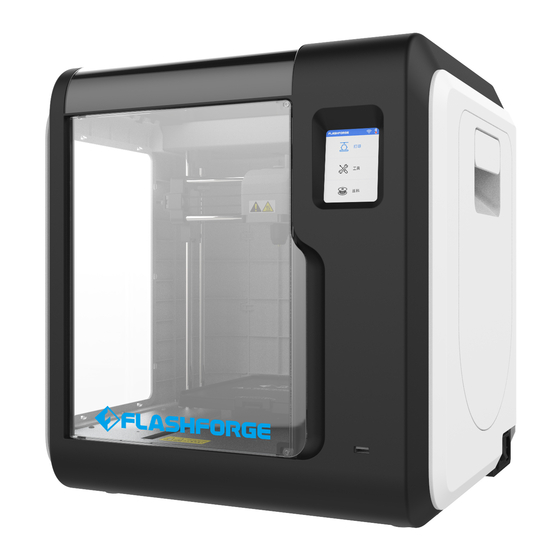

- Seite 1 SZ16- EN-A0 Bedienungsanleitung Dieses Handbuch bezieht sich ausschließlich auf den FLASHFORGE „ADVENTURER3“ 3D-Drucker.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort Hinweis Begriffe Kapitel 1: Über Adventurer 3 1.1 - Vorstellung der Komponenten 1.2 - Referenz Kapitel 2: Betrieb 2.1 - Auspacken 2.2 - Zubehör 2.3 - Oberfläche 2.3.1 - Konstruktion 2.3.2 - Werkzeuge 2.3.2.1 - Netzwerk 2.3.2.2-Vorwärmen 2.3.2.3-Einstellung 2.3.2.4-Informatioen 2.3.3 - Faden 2.4 - Druck... -
Seite 4: Vorwort
Vorwort Hinweis: Jedes Gerät wird vor dem Versand einem Werkstest unterzogen. Rückstände am Extruder oder kleinste Kratzer auf dem Konstruktionsband sind normal und haben keinen Einfluss auf die Druckqualität. FlashForge möchte diese Bedienungsanleitung zum Anlass nehmen sowohl den Technikern von FlashForge als auch den Benutzern dieses 3D-Druckers für ihren unermüdlichen Einsatz und die überaus wichtige Unterstützung zu danken. - Seite 5 Hinweis Sicherheitshinweis: BITTE LESEN UND BEFOLGEN SIE ALLE NACHSTEHENDEN SICHERHEITSHINWEISE. Sicherheit der Arbeitsumgebung Ihr Arbeitsplatz muss stets aufgeräumt sein. Bedienen Sie den Adventurer 3 nicht in der Nähe von entzündlichen Flüssigkeiten, Gas oder Staub. Bewahren Sie den Adventurer 3 außerhalb der Reichweite von Kindern und ungeschulten Personen auf. Elektrische Sicherheit Schließen Sie den Adventurer 3 ausschließlich an eine richtig geerdete Steckdose an.
- Seite 6 Anforderungen an die Umgebung Temperatur: RT 15-30℃; Feuchtigkeit: 20%-70% Aufstellung Das Gerät muss in einer trockenen und belüfteten Umgebung aufgestellt werden. Die frei Fläche an der rechten, linken und Rückseite muss mindestens 20 cm betragen. Die freie Fläche vor dem Gerät muss mindestens 35 cm betragen. Lagertemperatur des Gerätes: RT 0-40℃...
-
Seite 7: Begriffe
Begriffe Konstruktionsplattform Die Oberfläche, auf der Adventurer 3 ein Objekt aufbaut. Das schwarze Band, mit dem die Konstruktionsplattform des Adventurer 3 abgedeckt ist, damit das Objekt gut auf der Konstruktionsband Konstruktionsplattform haftet. Die dreidimensionale Fläche eines Objektes nachdem es fertiggestellt ist. -
Seite 8: Kapitel 1: Über Adventurer 3
Kapitel 1: Über Adventurer 3 1.1 - Vorstellung der Komponenten 1. Fadenführungsrohr 2. Fadenführungsrohrverbindung 3. Extrudersockel 4. Kühlgebläse 8. LED-Lampe 9. Druckluftführung 5. Abnehmbare Düse 6. Extruderkabel 7. Klammer 10. Vordertür 12. Plattformsockel 11. Y-Achse-Gleitschlitz 6. Abnehmbare Konstruktionsplattform 14. Touchscreen 15. -
Seite 9: Referenz
1.2 - Referenz Name Adventurer3 Anzahl Extruder 1. Abnehmbar Drucktechnologie Fused Filament Fabrikation (FFF) Bildschirmgröße 2,8 Zoll IPS-Farb-Touchscreen Konstruktionsvolumen 150×150×150mm Schichtauflösung 0.1-0.4mm Konstruktionsgenauigkeit ±0.2mm Positioniergenauigkeit Z-Achse 0,0025 mm, Y-Achse 0,011 mm Fadendurchmesser 1.75mm (±0.07mm) Düsendurchmesser 0.4mm 10~100 mm/s Konstruktionsgeschwindigkeit Software... -
Seite 10: Kapitel 2: Betrieb
Kapitel 2: Betrieb 2.1 - Auspacken The People's Insuranc e Company The People's Insuranc e Company of China of China KEEP DRY KEEP DRY HANDLE HANDL E WITH CARE FRAGIL E WITH CARE FRAGIL E FR AG HA ND CA RE WI TH DR Y KE EP... -
Seite 11: Kalibrierung
5. Stecken Sie das Stromkabel an der Rückseite ein und schalten Sie den Drucker mit dem Netzschalter ein. Der Touchscreen wird eingeschaltet. Netzschalter X: 20.00 Y: 45.00 Z: 36.00 Status Sprache Bewege Kamera FilamentCheck Licht Kalibrierung Home < < < <... -
Seite 12: Zubehör
Download Please refer to FlashForge official website www.flashforge.com to download the newest User's Guide, Software and Instruction Videos. (Support-Support Center-Select a Product) 本手册仅适用于闪铸科技 Adventurer3 3D打印机 This guide is only applicable to FLASHFORGE Adventurer3 3D printer Bedienungsanleitung Schraubendreher Innensechskantschlüssel Reinigungsstiftwerkzeug Fett... -
Seite 13: Vorstellung Der Bildschirm-Menüs
2.3 Vorstellung der Bildschirm-Menüs 2.3.1 Drucken Lesen der Druckdatei: 6.62GB Drucken Lokale Speicherkarte USB-Wechseldatenträger (Keine) Tools Cloud Untätig Strang Zurück: Zurück zum vorherigen Bildschirm 1. Berühren Sie [Drucken]. 2. Wählen Sie zuerst den Lesen-Pfad der Druckdatei-Dateiliste. Select all Ship-PLA.gx Ship-PLA.gx 20mm_Box- PLA.gx 20mm_Box-... -
Seite 14: Oberfläche
20mm_Box-P... Details: Einschließlich Dateibild, benötigter Zeit, benötigtem Faden. 0 10 Konstruktion: Beginn des Dateidrucks. Kopieren: Kopieren der Dateien vom USB-Wechseldatenträger auf die lokale Speicherkarte. Löschen: Löschen der Druckdatei. Druckoberfläche Abbrechen: Abbrechen des Druckauftrags. 20mm_Box-PLA.gx Pause/Fortsetzen: Aussetzen/Fortsetzen des Druckauftrags. Mehr: Überprüfung weiterer Einstellungen und detaillierter Restdauer Informationen während des Drucks. -
Seite 15: Werkzeuge
2.3.2 Werkzeuge Drucken Vorheizen kommunikation Tools Einstellung über Strang Kommunikation: Druckerverbindung mit dem PC oder Internet. Vorheizen: Vorwärmen von Extruder und Konstruktionsplattform. Einstellung: (Einstellung) Implementierung der relevanten Funktionen. über: „Informationen“ über den Drucker. 2.3.2.1 Kommunikation: WiFi WiFi Flashforge WiFi WLAN-Hotspot Netzwerk wählen ChinaNet-AnCr TP-LINK_EDC2... -
Seite 16: Ethernet-Verbindung
WLAN-Hotspot WLAN-Hotspot einrichten WLAN-Hotspot SSID: WiFi WLAN-Hotspot SSID: Kennwort: Kennwort: Einrichten Cloud-Connect Ethernet Speichern Einrichtung Ihres Druckers als WLAN-Hotspot. Hotspot-Einstellung: Einrichtung von Hotspot-Name und -Passwort. Eingabe des Hotspot-Namens mit Ziffern, Zeichen und Symbolen. Berühren, um den Namen und das Passwort zu speichern. Ethernet-Verbindung WiFi WLAN-Hotspot... - Seite 17 Cloud-Connect PolarCloud Konto: FlashCloud WiFi WLAN-Hotspot PIN: PolarCloud Cloud-Connect Ethernet Speichern Cloud-Connect ein- oder ausschalten. Stellen Sie vor der Verbindung mit der Cloud bitte die Verbindung mit dem Internet her. Login E-mail Password FlashCloud：Cloud.sz3dp.com Remember Password 1. Nach der Registrierung Ihres Konto in der FlashForge Cloud: Nachdem Sie Ihr Konto über Ihr E-Mail aktiviert Login haben, melden Sie sich mit Ihrem Konto an der...
- Seite 18 FlashCloud FlashCloud Home My Printer Add printer The current printer is empty. Please add a printer Name Register Code Type State Printer Name： My Printer Flashforge Add Printer My Model Registrierungscode： All fields must be filled in Name ABCDEF My Job Registration Code Model Library Cancel...
- Seite 19 FlashCloud Home Print para Edit model Flashforge My Printer Move Rotate Scale My Model -150 My Job ： Model Library -150 ： -150 ： Print 6. Sie können den entsprechenden Drucker aus dem Dropdown-Menü auswählen. ( Der Drucker muss unter „Mein Drucker“ hinzugefügt werden).
-
Seite 20: Vorwärmen -Einstellung
2.3.2.2 Vorwärmen -Einstellung Strangpresse ℃ Kommunikation Vorheizen Plattform ℃ Einstellung über Start EIN/AUS: Extruder- oder Plattform-Vorwärmen ein- oder ausschalten. um die Vorwärmtemperatur einzustellen. Berühren Sie das Symbol kann die Schnellvorwärmtemperatur festgelegt werden. Mit einem langen Druck auf das Symbol Oberfläche: Strangpresse-/Plattform-Vorwärmen Strangpresse Strangpresse /220℃... -
Seite 21: 2.3.2.3-Einstellung
Einstellung 2.3.2.3 Kommunikation Vorheizen Sprache Bewege Kamera Status Einstellung über Kalibrierung Home FilamentCheck Licht < < < < 1/ 3 2 / 3 Einstellung Status Sprache Kalibrierung Summer FactoryReset Home Bewege Kamera FilamentCheck Licht Summer Aktualisieren FactoryReset Aktualisieren < < 3/ 3 Status ℃... - Seite 22 Sprache Status Sprache Kalibrierung Home < < < < < < 1/ 3 Auswahl der Zielsprache. Kalibrieren Klicken sie auf den pfeil an Kalibrierung der anfänglichen Distanz der düse, so dass es berührt zwischen Extruder und Plattform. die plattform Nach der Rückkehr in die 0.00 Sprache Status...
-
Seite 23: Filamentcheck Licht
Bewege： Manuelle Anpassung der X: 20.00 Y: 45.00 Z: 36.00 Positionen von Extruder und Konstruktionsplattform. Bewege Kamera Der Extruder bewegt sich nach rechts. Der Extruder bewegt sich nach links. Die Konstruktionsplattform bewegt sich vorwärts. FilamentCheck Licht Die Konstruktionsplattform bewegt sich rückwärts. <... - Seite 24 Completed Zurücksetzen Restored to factory setting Summer FactoryReset Internen Speicher komplett löschen. Aktualisieren < < Start 3/ 3 Zurücksetzen: Alle Daten im internen Speicher werden gelöscht und der Drucker wird auf die Werkseinstellungen zurückgesetzt. Summer: Summer ein- oder ausschalten. Update: Update der Drucker-Firmware. 2.3.2.4 über: Firmwareversion: WiFi MAC:...
-
Seite 25: Faden
Strang 2.3.3 /220℃ /220℃ /220℃ Einzug Extruder Heizung ein... vorwärmung abgeschlossen, Faden stabil im Extruder geladen, laden beginnt... Faden erfolgreich gewechselt Auswurf Abbrechen Einzug • Der Extruder wird auf 220°C erwärmt. • Sobald die Temperatur erreicht ist, führen Sie den Faden in einem rechten Winkel in den Extruder ein, bis Widerstand zu spüren ist (der Faden wird durch das Zuführrad gedrückt). -
Seite 26: Druck
2.4 Drucken Stecken Sie das Stromkabel am Anschluss an der Rückseite ein und schalten Sie den Drucker mit dem Netzschalter ein. Der Touchscreen wird eingeschaltet. Netzschalter Faden laden 2.4.1 1. Öffnen Sie die Fadenabdeckung, führen Sie den Faden in die Fadenaufnahme ein. -
Seite 27: Abbrechen
/220℃ Drucken Einzug Extruder Heizung ein... Tools Auswurf Strang Abbrechen 2. Berühren Sie [Strang]--Berühren Sie [Einzug]--Nach dem Laden berühren Sie [OK] /220℃ /220℃ vorwärmung abgeschlossen, Faden stabil im Extruder geladen, laden beginnt... Faden erfolgreich gewechselt 3. Das Laden ist abgeschlossen, sobald der Faden aus dem Extruder austritt. Berühren Sie [OK]. Setzen Sie die Fadenspule in den Spulenhalter ein. -
Seite 28: Modelldateiübertragung
2.4.2 Modelldateiübertragung Nach dem Erzeugen der Gcode-Datei können Sie diesen mithilfe verschiedener Methoden auf Ihren Adventurer 3 übertragen. Einen USB-Stick mit der Datei .g/.gx verbinden Sie ggf. mit Ihrem Adventurer 3. In diesem Fall müssen Sie kein neues Netzwerk einrichten. Methode 1: WLAN-Verbindung Kommunikation... -
Seite 29: Cloud-Verbindung
Cloud-Verbindung FlashCloud Kommunikation WLAN-Hotspot Vorheizen WiFi PolarCloud Einstellung über Cloud-Connect Ethernet FlashCloud PolarCloud Konto: Printer Name: Flashforge PIN： Registrierungscode: ABCDEF Speichern 1. Aktivieren Sie die WLAN- oder Ethernet-Verbindung und verbinden Sie den Drucker mit dem Internet. 2. Berühren Sie [Tools]--Berühren Sie [Kommunikation]--Berühren Sie [Cloud-Connect] am Drucker. -
Seite 30: Druck
Drucken 2.4.3 6.62GB Drucken (Keine) Tools Untätig Strang 1. Berühren Sie [Drucken]. Wählen Sie den Dateipfad: Interner Druckerspeicher, USB-Stick, Cloud. Ship-PLA.gx 20mm_Box- PLA.gx < < 2. Suchen Sie das Modell in der Modellliste. Berühren Sie auf der rechten Seite, um den Druck zu starten. -
Seite 31: Modell Herausnehmen
Modell herausnehmen 2.4.4 Nach unten drücken und herausziehen. 1. Nehmen Sie die Konstruktionsplattform heraus. Hinweis Nach Abschluss des Drucks sind der Extruder und die Konstruktionsplattform ggf. noch heiß. Lassen Sie beides bitte zuerst abkühlen, bevor Sie fortfahren! 2. Biegen Sie die Konstruktionsplattform. Die Plattform wird sich leicht verformen. Trennen Sie die Plattform vom Boden des Modells (lösen Sie ein Modell, egal ob klein oder groß, bitte mithilfe eines Spachtels). -
Seite 32: Fadenwechsel
Fadenwechsel 2.4.5 /220℃ Einzug Extruder Heizung ein... Auswurf Abbrechen 1. Berühren Sie [Strang] --Berühren Sie [Auswurf]. Der Extruder wird vorgewärmt. 2. Ziehen Sie den Faden heraus; 3. Setzen Sie einen neuen Faden in die Fadenaufnahme siehe die vorstehende Abbildung. ein und drücken Sie den Faden in das Fadenrad, bis Sie Widerstand spüren. -
Seite 33: Kamerabedienung
Kamera-Bedienungsanleitung Kamera-Bedienungsanleitung Die Kamera und der USB-Wechseldatenträger nutzen dieselbe Schnittstelle. Deshalb unterscheidet sich die Verwendung der Kamera des Adventurer 3 von jener anderer Modelle. Die Kamera des Adventurer 3 und der USB-Stick des Adventurer 3 sind nicht miteinander kompatibel (das heißt, dass immer nur eines dieser beiden Geräte verwendet werden kann: entweder die Kamera oder die USB-Wechselfestplatte). -
Seite 34: Verwendung Von Polarcloud-Kamera
2.5.2 Verwendung von PolarCloud-Kamera 1. Für ein Polar Cloud-Konto müssen Sie sich auf der Website www.polar3D.com registrieren. 2. PolarCloud-PIN 1. Nach der Registrierung in der Polar Cloud und der Anmeldung an der Polar Cloud-Website klicken Sie oben rechts auf den Pfeil und dann auf [Einstellung]. Location Biography Website URL... - Seite 35 3. Adventurer 3-Verbindung mit dem Internet Wählen Sie die richtige Verbindung über die Netzwerkschnittstelle aus (Angaben zu den Verbindungsmöglichkeiten entnehmen Sie bitte Seite xxx). 4. Adventurer 3-Verbindung mit Polar Cloud PolarCloud PolarCloud-Schalter Konto： Auf der Cloud-Verbindungsoberfläche (klicken Sie auf „Werkzeuge-Netzwerk-Cloud“. Schalten Sie den Polar Cloud- PIN：...
- Seite 36 2.5.3. Die Umschaltung kann über die Cloud vorgenommen werden. 1. Polar Cloud-Verbindung Benutzer können die Kamera über die Polar Cloud ein- oder ausschalten. Klicken Sie auf „Werkzeuge->Kommunikation -> Cloud Connect -> Polar Cloud“. Auf der Einstellungsseite von Polar Cloud klicken Sie in die Eingabefelder für die Kontonummer und die PIN. Geben Sie nun die Kontonummer und die PIN ein.
- Seite 37 Location Biography Website URL http://www.example.com/profile Email +ADD Email PIN Code XXXX (2). Unten auf der Seite werden die Ziffern für den PIN-Code angezeigt. 2. So öffnen oder schließen Sie die Kamera über die Cloud. (1). Nachdem Sie die Kamerafunktion aktiviert haben, klicken Sie auf der ersten Seite auf das Kamera-Symbol, um auf einen Bildschirm zuzugreifen, der diesem hier vergleichbar ist.
- Seite 38 Hinweis a. Wenn die Polar Cloud in ein Intranet eingebunden ist (das heißt, Drucker und PC sind mit demselben Router verbunden), dann wird das Video angezeigt. Dann kann der Druckstatus in Echtzeit angezeigt werden. Wenn die Polar Cloud in ein Extranet eingebunden ist, werden die Bilder angezeigt (während des Druckvorgangs werden Bilder im 20-Sekunden-Intervall gesendet, andernfalls wird alle 60 Sekunden ein Bild übertragen).
-
Seite 39: Kapitel 3: Faq
Chapter 3: Q&A Q1.Was muss ich tun, wenn die Düse verstopft ist？ Methode 1: Berühren Sie [Vorheizen], um den Extruder auf 240°C zu erwärmen. Nach dem Aufwärmen drücken Sie die Luftrohrverbindung und ziehen das Fadenführungsrohr heraus. Prüfen Sie, ob der Faden gebogen oder die Fadenspitze rau ist. - Seite 40 Q3 Muss der Extruder nach dem Austausch der Düse erneut kalibriert werden? Ja, für das Erreichen der optimalen Druckqualität muss der Extruder erneut kalibriert werden. Q4 Was muss ich tun, bei fehlerhafter Temperaturanzeige nach dem Austausch der Düse tun? Die fehlerhafte Temperaturanzeige ist ein Hinweis darauf, dass der Extrudersensor keine Messung vornehmen kann.
- Seite 41 Q12 Welche Dateiformate unterstützt Adventurer 3? Eingabe: 3mf / stl / obj / fpp / bmp / png / jpg / jpeg. Ausgabe: gx/g-Dateien. Q13 Unterstützt Adventurer 3 andere Cloud-Plattformen als FlashCloud? Ja, Adventurer 3 ist mit allen anderen Cloud-Plattformen kompatibel. Q14 Ist der ABS-Druck sicher? ABS-Fäden geben während der Erwärmung giftige Gase ab.
-
Seite 42: Kapitel 4: Support Und Kundendienst
Chapter 4: Support und Kundendienst Das Team von FlashForge hilft Ihnen jederzeit gerne weiter, falls einmal Probleme mit Ihrem Adventurer 3 auftreten sollten. Falls diese Bedienungsanleitung oder die Website auf ein bestimmtes Problem nicht eingehen sollte oder es sich nicht lösen lässt, können Sie uns telefonisch kontaktieren. Lösungen und Hinweise für allgemeine Probleme finden Sie in unseren FAQ. - Seite 44 Für den Kundendienst scannen Sie bitte den QR-Code. Twitter Facebook Official Website...
