Fehler - Störungen - Pilz PNOZ X2.1VP Betriebsanleitung

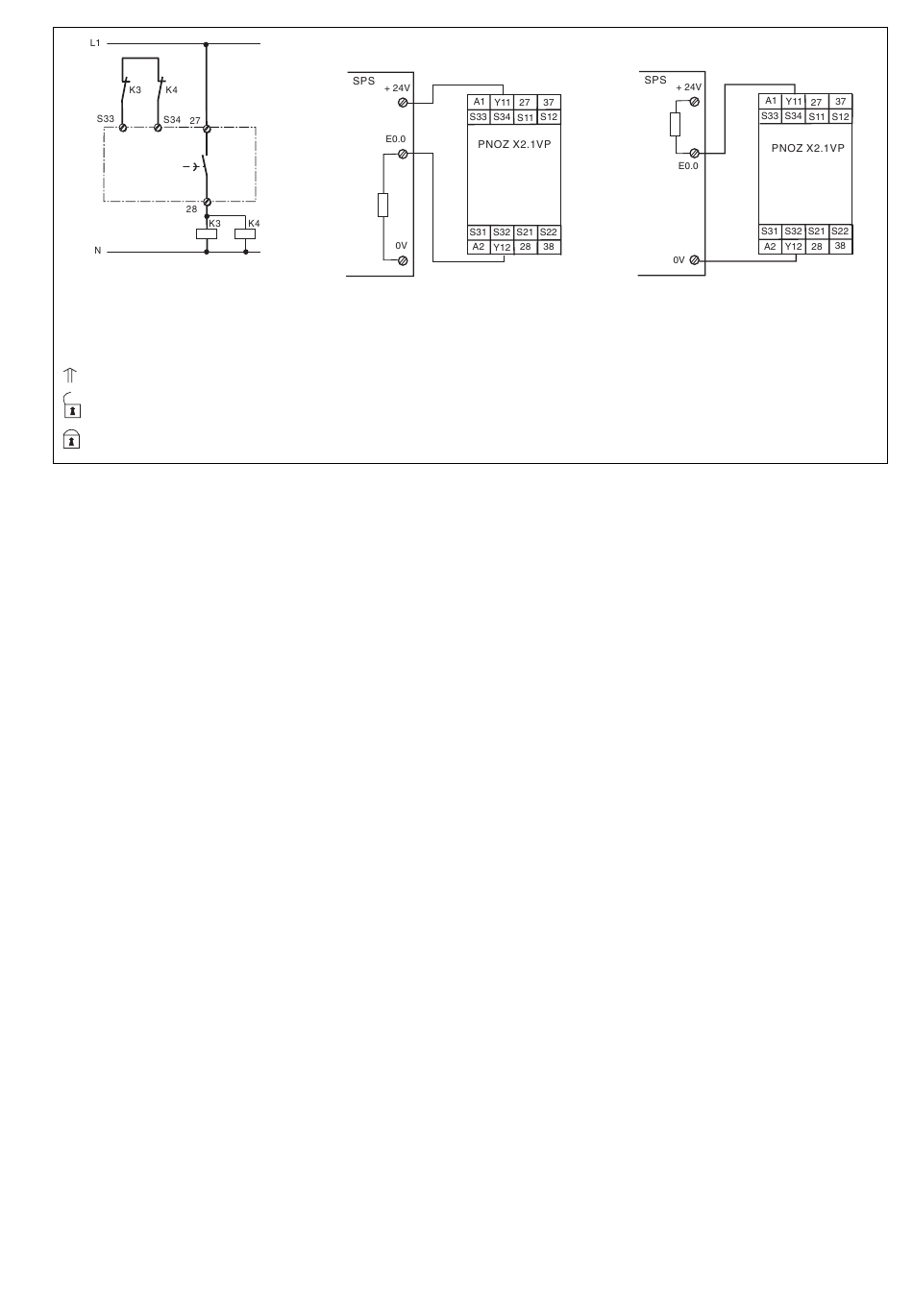

Fig. 7: Anschlussbeispiel für externe
Schütze, einkanalig/Connection example for
external contactors/relays, single-channel/
Branchement contacteurs externes,
commande par 1 canal
betätigtes Element/Switch activated/élément actionné
Tür nicht geschlossen/Gate open/porte ouverte
Tür geschlossen/Gate closed/porte fermée
Fehler - Störungen
• Erdschluss
Die Versorgungsspannung bricht zusam-
men und die Sicherheitskontakte werden
geöffnet. Eine elektronische Sicherung
bewirkt das Öffnen der Ausgangskontakte.
Nach Wegfall der Störungsursache und
Abschalten der Versorgungsspannung für
ca. 1 Minute ist das Gerät wieder betriebs-
bereit.
• Fehlfunktionen der Kontakte: Bei ver-
schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung
möglich.
• LED "Power" leuchtet nicht: Kurzschluss
oder fehlende Versorgungsspannung.
Fig. 8: Im Störfall Low-Pegel am Eingang der
Steuerung/If a fault occurs there is low level
at the controller's input/En cas de défaut,
signal bas sur entrée API
S1/S2: Not-Halt- bzw. Schutztürschalter/Emergency Stop Button, Safety
Gate Limit Switch/Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement
Faults
• Earth fault
The supply voltage fails and the safety
contacts are opened. An electronic fuse
causes the output contacts to open. Once
the cause of the fault has been removed
and operating voltage is switched off, the
unit will be ready for operation after
approximately 1 minute.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "Power" is not illuminated if short-
circuit or the supply voltage is lost.
- 5 -
Fig. 9: Im Störfall High-Pegel am Eingang
der Steuerung/If a fault occurs there is high
level at the controller's input/En cas de
défaut, signal haut sur entrée API
Erreurs - Défaillances
• Défaut de masse
La tension d'alimentation s'effondre et les
contacts de sortie s'ouvrent. Un fusible
électronique entraîne l'ouverture des
contacts de sortie. Une fois la cause du
défaut éliminée et la tension d'alimentation
coupée, l'appareil est à nouveau prêt à
fonctionner après environ 1 minute.
• Défaut de fonctionnement des contacts de
sortie: en cas de soudage d'un contact lors
de l'ouverture du circuit d'entrée, un
nouvel réarmement est impossible.
• LED "Power" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
