Verwandte Anleitungen für AUDIOLINE PMR Easy 008+
Inhaltszusammenfassung für AUDIOLINE PMR Easy 008+

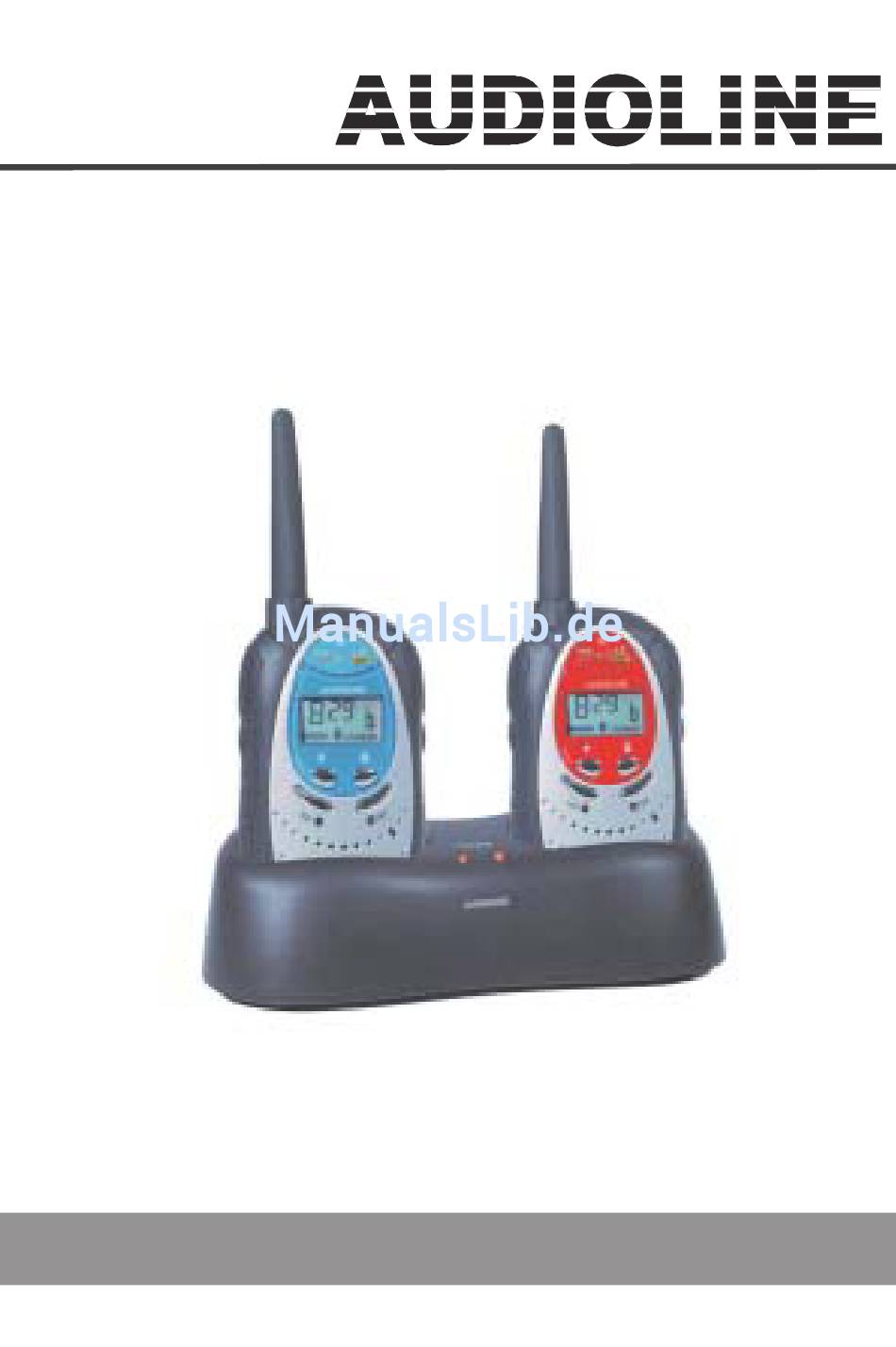

- Seite 1 Sprechfunkgeräte-Set Mobil Radio Set Bedienungsanleitung Operating Instructions PMR Easy 008+...
- Seite 2 PMR Easy 008+ Bedienungsanleitung __________ 1 Operating instructions ________ 15...
-
Seite 3: Inhaltsverzeichnis
- Inhaltsverzeichnis - Bedienelemente ......4 Inbetriebnahme ......5 Verpackungsinhalt prüfen ..... 5 Akkupacks einsetzen ......5 Gürtelclip anbringen......6 Ladestation anschließen ....... 6 Funkgeräte laden......... 6 Headset anschließen (optional)....6 Bedienung ........7 Einschalten der Funkgeräte ....7 Automatischer Energiesparmodus ..7 Kanalwahl........... -
Seite 4: Bedienelemente
- Bedienelemente - Bedienelemente Mikro- Kopfhöreranschluss Lautstärke leiser Ein/Aus-Taste Displaybeleuchtung Kanalschalter CHANNEL Taste CALL Taste MODE 10. Taste TALK Kanalsperre 11. Akkupack Lautstärke lauter... -
Seite 5: Inbetriebnahme
- Inbetriebnahme - Inbetriebnahme Verpackungsinhalt prüfen Zum Lieferumfang gehören: zwei Funkgeräte mit Gürtelclip eine Ladestation zwei Akkupacks ein Steckernetzteil eine Bedienungsanleitung Akkupacks einsetzen Ihr Funkgerät wurde mit zwei wiederaufladbaren Ni-MH Akkupacks geliefert, die vor der Inbetriebnahme eingebaut werden müssen. Entriegeln Sie den Akkufachdeckel auf der Rückseite und öffnen Sie das Fach. -
Seite 6: Gürtelclip Anbringen
- Inbetriebnahme - Gürtelclip anbringen Nachdem Sie die Akkupacks eingebaut haben, können Sie die mitgelieferten Gürtelclips befestigen. Schieben Sie den Gürtelclip von unten in die Führung, bis er hörbar einrastet. Um den Gürtelclip wieder zu lösen, ziehen Sie die Befestigungslasche etwas nach oben und ziehen Sie den Gürtelclip nach unten. -
Seite 7: Bedienung
- Bedienung - Bedienung Einschalten der Funkgeräte Um ein Funkgerät einzuschalten, halten Sie die Ein/Aus-Taste bis zu einem Signalton gedrückt. Für einige Sekunden wird das Display beleuchtet und alle Displaysymbole werden angezeigt. Danach zeigt das Display den aktuell eingestellten Kanal. Automatischer Energiesparmodus Die Funkgeräte sind mit einem Stromsparmodus ausgestattet. -
Seite 8: Ändern Des Rufcodes
- Bedienung - 3.3.1 Ändern des Rufcodes Normalerweise werden alle Gespräche auf dem gewählten Kanal an allen Funkgeräten signalisiert, die sich im Empfangsbereich befinden. Somit hören Sie eventuell auch Gespräche, die nicht für Sie bestimmt sind, wenn in der Nähe anderen Personen Funkgeräte auf demselben Kanal verwenden. -
Seite 9: Kanalsperre
- Bedienung - Die Lautstärke des ankommenden Anrufsignals hängt von Ihrer Lautstärkeeinstellung ab. Mit den Tasten VOL- und VOL+ können acht Lautstärkestufen eingestellt werden. Für 5 Sekunden wird die gewählte Lautstärke im Display angezeigt. Danach springt das Display wieder zur Kanaleinstellung. Hinweis: Während Sie die Taste TALK festhalten, können Sie keine ankommenden Anrufe hören. -
Seite 10: Reichweite Der Funkgeräte
- Bedienung - Reichweite der Funkgeräte Die Funkgeräte haben eine Reichweite von bis zu 5 km. Diese maximale Reichweite kann durch bestimmte Umstände verringert werden. Bei flachen, offenen Bedingungen erreichen Sie die maximale Reichweite. Befinden sich Gebäude oder Bäume im Signalweg, wird die Reichweite verringert. -
Seite 11: Wichtige Informationen
- Wichtige Informationen - Wichtige Informationen Technische Daten PMR Kanal Frequenzen (MHz) : Kanal 1: 446,00625 Kanal 5: 446,05625 Kanal 2: 446,01875 Kanal 6: 446,06875 Kanal 3: 446,03125 Kanal 7: 446,08125 Kanal 4: 446,04375 Kanal 8: 446,09375 38 CTCSS Ruffreqeuenzen: CH1=67.0Hz CH11= 97.4Hz CH21= 136.5Hz... -
Seite 12: Pflegeanleitung
- Wichtige Informationen - Sender: Effektive Ausgangsleistung 500 mW Trägerfrequenzbeständigkeit 500 Hz Modulationsbegrenzung 2,5 kHz Ansprechzeit Träger 30 ms Tonfrequenzverhalten bei 300 Hz -10 dB bei 2,5 kHz 2 dB Tonverzerrung Brummen und Rauschen 35 dB Vorübergehendes Frequenzverhalten Sender ein 30 ms Sender aus <10 ms... -
Seite 13: Garantie
Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind,... -
Seite 14: Konformitätserklärung
GESCHÄFTSFÜHRER Datum der Ausstellung: 15.03.2002 Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt. LIEFERANT: AUDIOLINE GmbH, HELLERSBERGSTR. 2a, D-41460 NEUSS PRODUKT: PMR Easy 008+ CE0336 Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden. Diese Produkt arbeitet... - Seite 15 - Contents - Operational Elements .....16 Commissioning......17 Check contents of pack .......17 Fitting the battery packs......17 Fitting the belt clip......18 Connecting the charging station ...18 Charging the radios ......18 Connecting the headset .......18 Operation ........19 Switching on the radios .......19 Automatic energy saving mode ....19 Channel selection .......19 3.3.1 Changing the call code ....20...
-
Seite 16: Operational Elements
- Operational elements - Operational Elements Microphone and headphone Volume louder connection Volume softer On/Off button Display illumination CHANNEL switch CALL button MODE button 10. TALK button Channel lock 11. battery pack... -
Seite 17: Commissioning
- Commissioning - Commissioning Check contents of pack The following items are supplied two radios with belt clip one charging station two battery packs one mains power supply one instruction manual Fitting the battery packs Your radio is supplied with two rechargeable Ni-MH battery packs, which must be fitted before using the equipment. -
Seite 18: Fitting The Belt Clip
- Commissioning - Fitting the belt clip After you have installed the batteries, you can fit the belt clip supplied with the unit. Slide the belt clip into the guide from below until it audibly engages. To remove the belt clip again, pull the fixing strap up slightly and pull the belt clip downwards. -
Seite 19: Operation
- Operation - Operation Switching on the radios To switch on the radio, hold the On/Off button pressed until a signal tone sounds. The display will be illuminated for some seconds and all the symbols will be shown in the display. After this the display will show the currently selected channel. -
Seite 20: Changing The Call Code
- Operation - 3.3.1 Changing the call code Normally, all calls on the selected channel are sent to all radios that are in receiving range. You may therefore also hear calls that are not intended for you when other people are using radios on the same channel in the vicinity. -
Seite 21: Channel Lock
- Operation - The volume of the incoming call signal depends on your volume setting. Eight volume levels can be set using the VOL- and VOL+ buttons. The selected volume will be shown in the display for 5 seconds. After this the display will revert to the channel setting. Note: While you are holding the TALK button, you will not be able to hear any incoming calls. -
Seite 22: Range Of The Radios
- Operation - Range of the radios The radios have a range of up to 5 km. This maximum range can be reduced under certain circumstances. You can achieve maximum range in open, flat conditions. If there are buildings or trees in the signal path then the range will be reduced. -
Seite 23: Important Information
- Important information - Important information Technical data PMR Channel Frequencies (MHz) : Channel 1: 446,00625 Channel 5: 446,05625 Channel 2: 446,01875 Channel 6: 446,06875 Channel 3: 446,03125 Channel 7: 446,08125 Channel 4: 446,04375 Channel 8: 446,09375 38 CTCSS Tone Frequencies: CH1=67.0Hz CH11= 97.4Hz CH21= 136.5Hz... -
Seite 24: Care Instructions
- Important information - Transmitter: Effective output power 500 mW Carrier frequency persistence +/- 1kHz Modulation limit 2.5 kHz Reaction time, carrier 30 ms Audio frequency response at 400Hz -10 dB at 2,5 kHz 2 dB Audio distortion Hum and noise 35 dB Transient frequency response Transmitter on... -
Seite 25: Guarantee
If your unit should develop a fault within the guarantee period, however, please contact the shop where you bought your AUDIOLINE equipment exclusively and have your purchase receipt available for inspection. The guarantee period is 24 months from the day of... -
Seite 26: Declaration Of Conformity
- Important information - Declaration of Conformity AUDIOLINE GmbH HELLERSBERGSTR. 2a D-41460 NEUSS GERMANY DECLARE UNDER OUR SOLE RESPONSIBILITY AS EU DISTRIBUTOR THAT THE PRODUCT MODEL: PMR Easy 008+ DESCRIPTION: Mobil Radio Frequence 446 MHz IS IN CONFORMITY WITH THE BASIC REQUIREMENTS OF... - Seite 27 - Important information -...
- Seite 29 AUDIOLINE GmbH Neuss Service Hotline 0180 5 00 13 88 Internet: www.audioline.de E-mail: info@audioline.de...
