Inhaltszusammenfassung für AUDIOLINE PMR Easy 010

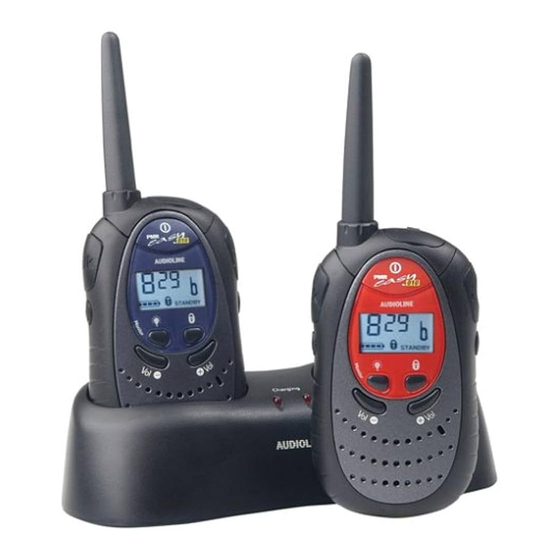

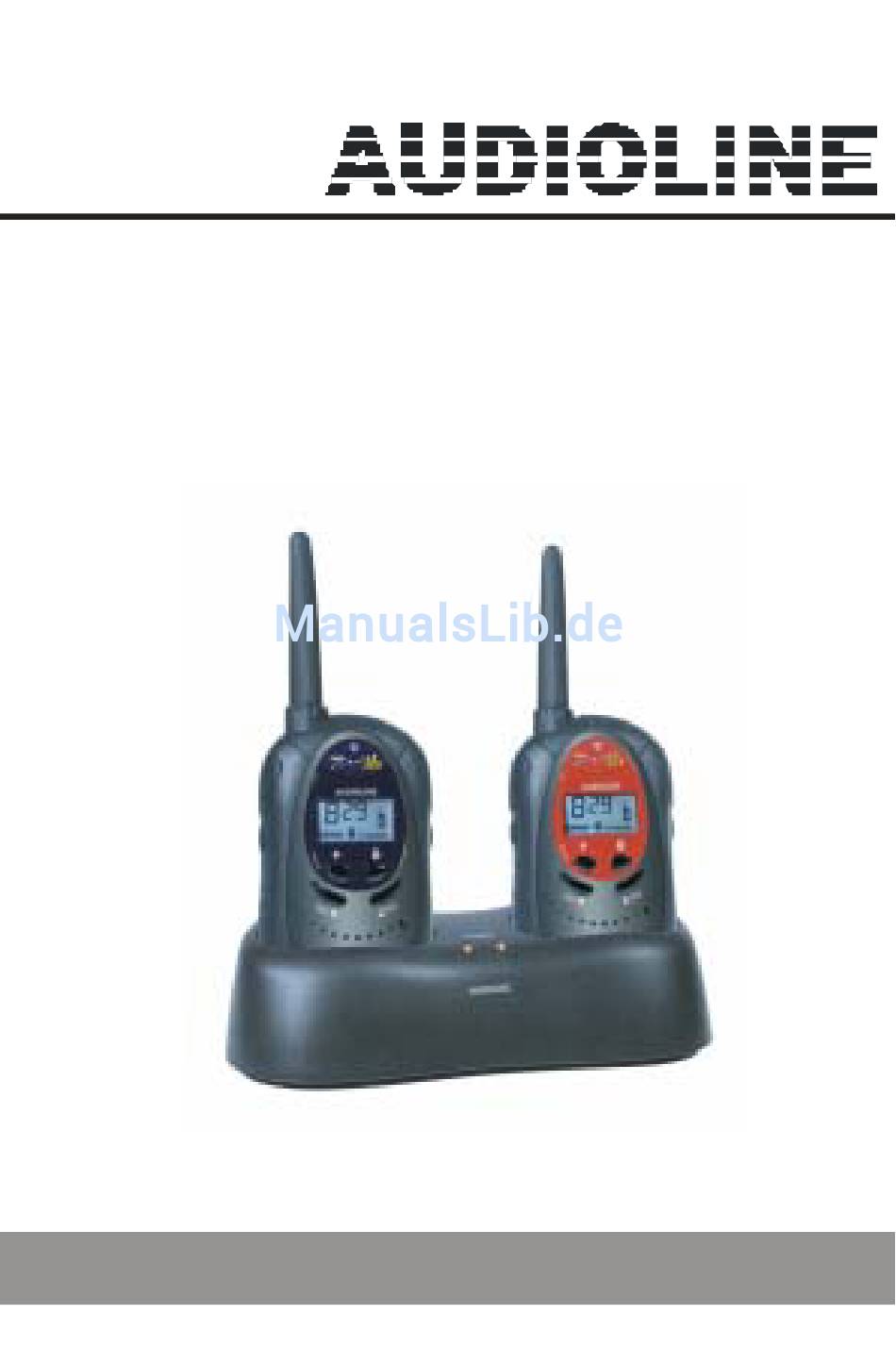

- Seite 1 Sprechfunkgeräte-Set mit UKW-Radio Walkie-Talkie Set with FM radio Bedienungsanleitung Operating Instructions PMR Easy 010...
- Seite 2 PMR Easy 010 Bedienungsanleitung __________ 1 Operating instructions ________ 19...
-
Seite 3: Inhaltsverzeichnis
- Inhaltsverzeichnis - Bedienelemente ........ 4 Inbetriebnahme ........ 5 Verpackungsinhalt prüfen ......5 Akkupacks einsetzen ....... 5 Gürtelclip anbringen........ 6 Ladestation anschliessen ......6 Funkgeräte laden........6 Headset anschliessen ......6 Bedienung ........7 Einschalten der Funkgeräte ...... 7 Kanalwahl ..........7 3.2.1 Ändern des Rufcodes ....... -
Seite 4: Bedienelemente
- Bedienelemente - Bedienelemente Mikro- Kopfhöreranschluss Lautstärke leiser Ein/Aus-Taste Displaybeleuchtung Kanalschalter CHANNEL Taste CALL Taste MODE 10. Taste TALK Tastatursperre 11. Headset Lautstärke lauter 12. Akkupack... -
Seite 5: Inbetriebnahme
- Inbetriebnahme - Inbetriebnahme Verpackungsinhalt prüfen Zum Lieferumfang gehören: zwei Funkgeräte mit Gürtelclip eine Duo-Ladestation zwei Akkupacks ein Steckernetzteil eine Bedienungsanleitung zwei Headsets Akkupacks einsetzen Ihr Funkgerät wurde mit zwei wiederaufladbaren Ni-MH Akkupacks geliefert, die vor der Inbetriebnahme eingebaut werden müssen. Entriegeln Sie den Akkufachdeckel auf der Rückseite und öffnen Sie das Fach. -
Seite 6: Gürtelclip Anbringen
- Inbetriebnahme - Gürtelclip anbringen Nachdem Sie die Akkupacks eingebaut haben, können Sie die mitgelieferten Gürtelclips befestigen. Schieben Sie den Gürtelclip von unten in die Führung bis er hörbar einrastet. Um den Gürtelclip wieder zu lösen, ziehen Sie die Befestigungslasche etwas nach oben und ziehen Sie den Gürtelclip nach unten. -
Seite 7: Bedienung
- Bedienung - Bedienung Einschalten der Funkgeräte Um ein Funkgerät einzuschalten, halten Sie die Ein/Aus-Taste bis zu einem Signalton gedrückt. Für einige Sekunden wird das Display beleuchtet und alle Displaysymbole werden angezeigt. Danach zeigt das Display den aktuell eingestellten Kanal. Kanalwahl Die Funkgeräte verfügen über 8 verschiedene Übertragungskanäle, die von dem europäischen Komitee für Funkkommunikation als... -
Seite 8: Anruf Bei Einem Anderen Teilnehmer
- Bedienung - Drücken Sie einmal kurz die Taste MODE. Im Display blinkt CTCSS. Mit den Tasten CHANNEL + und – kann nun ein neuer Code zwischen 00 und 38 gewählt werden. Wird der Code 00 gewählt, werden alle Gespräche auf dem eingestellten Kanal geführt. Funkgerät 1 Funkgerät 2 CTCSS... -
Seite 9: Tastatursperre
- Bedienung - Hinweis: Während Sie die Taste TALK festhalten, können Sie keine ankommenden Anrufe hören. Von beiden Gesprächspartnern kann, wie bei Funkgeräten üblich, nur ein Gesprächspartner sprechen. Warten Sie also immer, bis Sie den Signalton (Roger Piep) hören, bevor Sie wieder die Taste TALK drücken. Während Sie die Taste TALK drücken, erscheint im Display das Symbol . -
Seite 10: Erhöhung Der Maximalen Reichweite
- Bedienung - Erhöhung der maximalen Reichweite Die Funkgeräte sind mit einem so genannten AUTO-SQUELCH ausgestattet, mit dem automatisch schwache Übertragungen und unerwünschte Geräusche während der Benutzung ausgeblendet werden. Dieser AUTO-SQUELCH kann vorübergehend ausgeschaltet werden, um die Reichweite zu erhöhen. Halten Sie die Taste für mehr als fünf Sekunden bis zu einem Signalton gedrückt. -
Seite 11: Tastentöne Ein-/Ausschalten
- Bedienung - VOX-Modus einschalten Drücken Sie mehrmals kurz die Taste MODE, bis die Anzeige UO erscheint. Mit den Tasten CHANNEL + und – kann der VOX-Modus aus- (of) oder eingeschaltet (on) werden. Bestätigen Sie Ihre Auswahl mit der Taste TALK. Ist der VOX-Modus eingeschaltet, erscheint im Display die Meldung VOX. -
Seite 12: Rufton Auswählen
- Bedienung - 3.10 Rufton auswählen Sie können an die anderen Funkgeräte mit der Taste CALL einen Rufton senden, sobald Sie das Gespräch beginnen möchten. Es stehen dafür 5 unterschiedliche Melodien zur Verfügung. Drücken Sie mehrmals kurz die Taste MODE, bis die Anzeige CA erscheint. -
Seite 13: Ukw-Radio
- Bedienung - 3.12 UKW-Radio Ihr Funkgerät ist mit einem integrierten UKW-Radio inklusive 10 Senderspeicherplätze ausgestattet. 3.12.1 Radio ein- oder ausschalten Halten Sie die Taste MODE für eine Sekunde gedrückt. Im Display erscheint die Anzeige Mit den Tasten CHANNEL + und –... -
Seite 14: Anwählen Der Senderspeicherplätze
Im Display erlischt die Anzeige CH. 3.12.4 Funkbetrieb während des Radioempfangs Das PMR Easy 010 lässt sich auch während des Radioempfangs als Funkgerät benutzen. Sobald das Funkgerät ein Gespräch empfängt, wird der Radioempfang unterbrochen. Werkseinstellung aus. Während das Radio eingeschaltet ist, drücken Sie mehrmals kurz die... -
Seite 15: Wichtige Informationen
- Wichtige Informationen - Wichtige Informationen Werkseinstellungen Funkgerät Funkkanal Rufcode CTCSS Lautstärke VOX-Modus VOX-Empfindlichkeit Rufton Tastentöne Roger Beep Kanalsperre Radio Radiolautstärke Funkbetrieb während Radioempfang Belegung der Sendertasten keine Technische Daten PMR Kanal Frequenzen (MHz) : Kanal 1: 446,00625 Kanal 5: 446,05625 Kanal 2: 446,01875 Kanal 6: 446,06875 Kanal 3: 446,03125... -
Seite 16: Pflegeanleitung
- Wichtige Informationen - Squelch Empfindlichkeit -121 dBm Ansprechzeit 150 ms Schliesszeit 250 ms Tonfrequenzverhalten bei 400 Hz -10 dB bei 2500 Hz -12 dB Signaldistanz Bandbreite +/- 5 kHz Kanaltrennung 12.5 kHz Intermodulationsunterdrückung 60 dB Störunterdrückung 60 dB Sender: Effektive Ausgangsleistung 500 mW Trägerfrequenzbeständigkeit... -
Seite 17: Garantie
Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Diese Garantie gilt nicht für die in den Produkten verwendeten Batterien oder Akkupacks. -
Seite 18: Konformitätserklärung
Konformitätserklärung AUDIOLINE GMBH Hellersbergstr. 2a D-41460 Neuss GERMANY ALS INVERKEHRBRINGER IN DER EU ERKLÄREN VOLLVERANTWORTLICH, DASS DAS PRODUKT MODEL: PMR Easy 010 BESCHREIBUNG: Sprechfunkgerät Frequenz 446 MHz mit UKW-Radio KONFORM IST MIT DEN GRUNDLIEGENDEN ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC BEVOLLMÄCHTIGTER: Unterschrift:... - Seite 19 - Contents - Operational Elements ......20 Commissioning ........21 Check contents of pack........ 21 Fitting the battery packs ......21 Fitting the belt clip ........22 Connecting the charging station ....22 Charging the walkie-talkies ......22 Connecting the headset ....... 22 Operation ...........
-
Seite 20: Operational Elements
- Operational elements - Operational Elements Microphone and headphone Volume softer connection Display illumination On/Off button CALL button CHANNEL switch 10. TALK button MODE button 11. Headset Keypad lock 12. Akkupack Volume louder... -
Seite 21: Commissioning
- Commissioning - Commissioning Check contents of pack The following items are supplied two walkie-talkies with belt clip one double charging station two battery packs one mains power supply one instruction manual two headsets Fitting the battery packs Your walkie-talkie is supplied with two rechargeable Ni-MH battery packs, which must be fitted before using the equipment. -
Seite 22: Fitting The Belt Clip
- Commissioning - Fitting the belt clip After you have installed the batteries, you can fit the belt clip supplied with the unit. Slide the belt clip into the guide from below until it audibly engages. To remove the belt clip again, pull the fixing strap up slightly and pull the belt clip downwards. -
Seite 23: Operation
- Commissioning - Operation Switching on the walkie-talkies To switch on the walkie-talkie, hold the On/Off button pressed until a signal tone sounds. The display will be illuminated for some seconds and all the symbols will be shown in the display. After this the display will show the currently selected channel. -
Seite 24: Calling Another Subscriber
- Operation - Press the MODE button briefly once. CTCSS will flash in the display. A new code between 00 and 38 can now be selected using the CHANNEL + and – buttons. If the code 00 is selected, all calls will be signalled on the selected channel. -
Seite 25: Keypad Lock
- Operation - Note: While you are holding the TALK button, you will not be able to hear any incoming calls. As is usual with walkie- talkie units, only one of the two participants in the call can speak at any one time. Therefore, always wait until you hear the signal tone (Roger Peep) before pressing the TALK button again. -
Seite 26: Increasing The Maximum Range
- Operation - Increasing the maximum range The walkie-talkies are equipped with a so-called AUTO-SQUELCH system, by means of which weak transmissions and undesirable noises are automatically filtered out during use. This AUTO- SQUELCH system can be temporarily switched off in order to increase the range. -
Seite 27: Switching Key Tones On And Off
- Operation - Switching on VOX mode Press the MODE button repeatedly until UO appears in the display. The VOX mode can be switched on and off using the CHANNEL + and – buttons. Confirm your selection with the TALK button. When VOX mode is activated, the message VOX appears in the display. -
Seite 28: Selecting A Call Tone
- Operation - 3.10 Selecting a call tone You can transmit a call tone to the other walkie-talkies using the CALL button when you want to begin a call. 5 different melodies are available for this purpose. Press the MODE button repeatedly until CA appears in the display. -
Seite 29: Fm Radio
- Operation - 3.12 FM Radio Your walkie-talkie is equipped with an integral FM radio including 10 station memories. 3.12.1 Switching the radio on or off Press and hold the MODE button for one second. The message FM will appear in the display. -
Seite 30: Selecting The Station Memories
3.12.4 Walkie-talkie operation while listening to the radio The PMR Easy 010 can also be used as a walkie-talkie while listening to the radio. As soon as the walkie-talkie receives a call, radio reception will be interrupted. Factory setting off. -
Seite 31: Important Information
- Important Information - Important information Factory Settings Radio channel Call code CTCSS Volume VOX mode VOX sensitivity Call tone Key tones Roger beep Channel lock FM Radio Radio volume Walkie-talkie operation during radio reception Assignment of station buttons none Technical data PMR Channel Frequencies (MHz) : Channel 1: 446,00625... -
Seite 32: Care Instructions
- Important Information - Squelch Sensitivity -121 dBm Turn on time 150 ms Turn off time 250 ms Audio frequency response at 400 Hz -10 dB at 2500 Hz -12 dB Signal distance bandwidth +/- 5 kHz Channel separation 12.5kHz Intermodulation suppression 60 dB Interference suppression... -
Seite 33: Warranty
- Important Information - Warranty AUDIOLINE equipment is manufactured and tested in accordance with the most up to date production methods. Selected materials and highly developed technology ensure trouble-free operation and long life. If your unit should develop a fault within the guarantee period, however, please contact the shop where you bought your AUDIOLINE equipment exclusively and have your purchase receipt available for inspection. -
Seite 34: Declaration Of Conformity
Hellersbergstr. 2a D-41460 Neuss GERMANY DECLARE UNDER OUR SOLE RESPONSIBILITY AS EU DISTRIBUTOR THAT THE PRODUCT MODEL: PMR Easy 010 DESCRIPTION: Walkie Talkie Frequence 446 MHz with FM radio IS IN CONFORMITY WITH THE BASIC REQUIREMENTS OF DIRECTIVE: 1999/5/EC AUTHORISED SIGNATORY:... - Seite 36 AUDIOLINE GmbH Neuss Service Hotline 0180 5 00 13 88 Internet: www.audioline.de E-mail: info@audioline.de...
