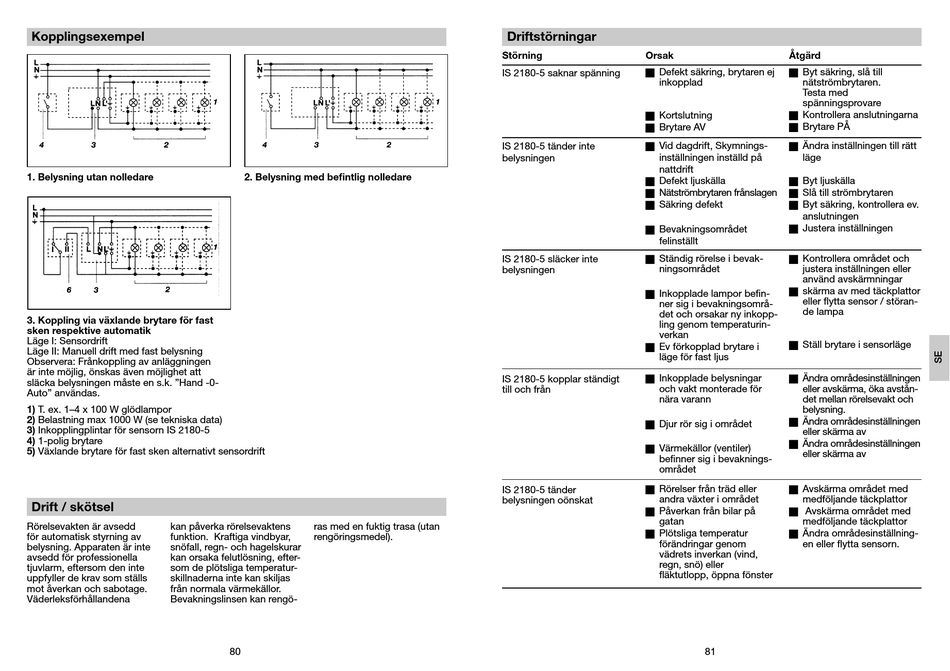

Kopplingsexempel
1. Belysning utan nolledare
3. Koppling via växlande brytare för fast
sken respektive automatik
Läge I: Sensordrift
Läge II: Manuell drift med fast belysning
Observera: Frånkoppling av anläggningen
är inte möjlig, önskas även möjlighet att
släcka belysningen måste en s.k. "Hand -0-
Auto" användas.
1) T. ex. 1–4 x 100 W glödlampor
2) Belastning max 1000 W (se tekniska data)
3) Inkopplingplintar för sensorn IS 2180-5
4) 1-polig brytare
5) Växlande brytare för fast sken alternativt sensordrift
Drift / skötsel
Rörelsevakten är avsedd kan påverka rörelsevaktens
för automatisk styrning av funktion. Kraftiga vindbyar,
belysning. Apparaten är inte snöfall, regn- och hagelskurar
avsedd för professionella kan orsaka felutlösning, efter-
tjuvlarm, eftersom den inte som de plötsliga temperatur-
uppfyller de krav som ställs skillnaderna inte kan skiljas
mot åverkan och sabotage. från normala värmekällor.
Väderleksförhållandena Bevakningslinsen kan rengö-
2. Belysning med befintlig nolledare
ras med en fuktig trasa (utan
rengöringsmedel).
80
Driftstörningar
Störning Orsak
Defekt säkring, brytaren ej
IS 2180-5 saknar spänning
W
inkopplad
Kortslutning
W
Brytare AV
W
Vid dagdrift, Skymnings-
IS 2180-5 tänder inte
W
inställningen inställd på
belysningen
nattdrift
Defekt ljuskälla
W
Nätströmbrytaren frånslagen
W
Säkring defekt
W
Bevakningsområdet
W
felinställt
Ständig rörelse i bevak-
IS 2180-5 släcker inte
W
ningsområdet
belysningen
Inkopplade lampor befin-
W
ner sig i bevakningsområ-
det och orsakar ny inkopp-
ling genom temperaturin-
verkan
Ev förkopplad brytare i
W
läge för fast ljus
Inkopplade belysningar
IS 2180-5 kopplar ständigt
W
och vakt monterade för
till och från
nära varann
Djur rör sig i området
W
Värmekällor (ventiler)
W
befinner sig i bevaknings-
området
IS 2180-5 tänder Rörelser från träd eller
W
andra växter i området
belysningen oönskat
Påverkan från bilar på
W
gatan
Plötsliga temperatur
W
förändringar genom
vädrets inverkan (vind,
regn, snö) eller
fläktutlopp, öppna fönster
Åtgärd
Byt säkring, slå till
W
nätströmbrytaren.
Testa med
spänningsprovare
Kontrollera anslutningarna
W
Brytare PÅ
W
Ändra inställningen till rätt
W
läge
Byt ljuskälla
W
Slå till strömbrytaren
W
Byt säkring, kontrollera ev.
W
anslutningen
Justera inställningen
W
Kontrollera området och
W
justera inställningen eller
använd avskärmningar
skärma av med täckplattor
W
eller flytta sensor / störan-
de lampa
Ställ brytare i sensorläge
W
Ändra områdesinställningen
W
eller avskärma, öka avstån-
det mellan rörelsevakt och
belysning.
Ändra områdesinställningen
W
eller skärma av
Ändra områdesinställningen
W
eller skärma av
Avskärma området med
W
medföljande täckplattor
Avskärma området med
W
medföljande täckplattor
Ändra områdesinställning-
W
en eller flytta sensorn.
