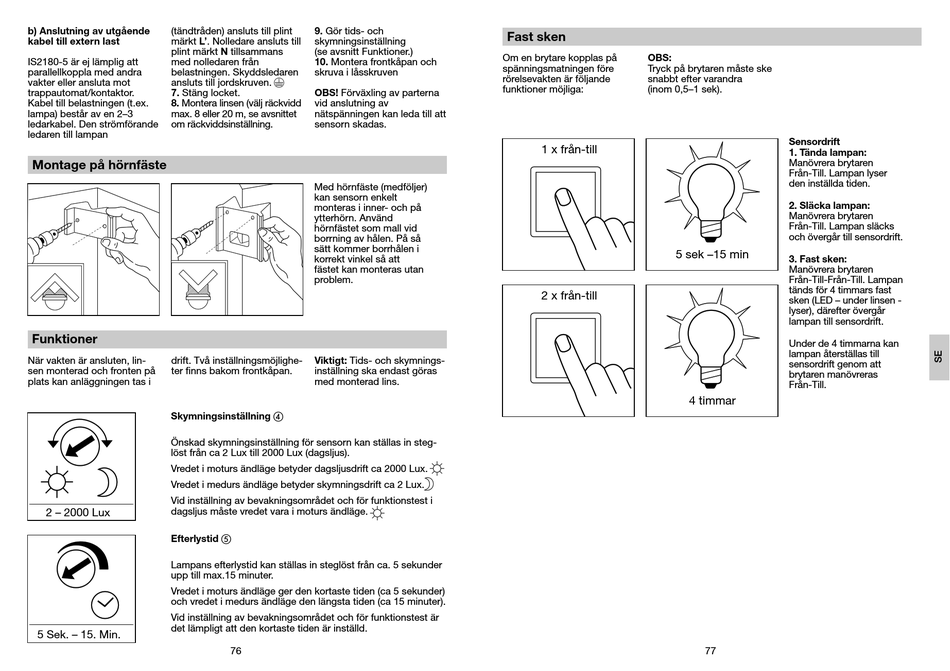

b) Anslutning av utgående (tändtråden) ansluts till plint
kabel till extern last märkt L'. Nolledare ansluts till
plint märkt N tillsammans
IS2180-5 är ej lämplig att med nolledaren från
parallellkoppla med andra belastningen. Skyddsledaren
vakter eller ansluta mot ansluts till jordskruven.
trappautomat/kontaktor. 7. Stäng locket.
Kabel till belastningen (t.ex. 8. Montera linsen (välj räckvidd
lampa) består av en 2–3 max. 8 eller 20 m, se avsnittet
ledarkabel. Den strömförande om räckviddsinställning.
ledaren till lampan
Montage på hörnfäste
Funktioner
När vakten är ansluten, lin- drift. Två inställningsmöjlighe-
sen monterad och fronten på ter finns bakom frontkåpan.
plats kan anläggningen tas i
Skymningsinställning d
Önskad skymningsinställning för sensorn kan ställas in steg-
löst från ca 2 Lux till 2000 Lux (dagsljus).
Vredet i moturs ändläge betyder dagsljusdrift ca 2000 Lux.
Vredet i medurs ändläge betyder skymningsdrift ca 2 Lux.
Vid inställning av bevakningsområdet och för funktionstest i
dagsljus måste vredet vara i moturs ändläge.
2 – 2000 Lux
Efterlystid e
Lampans efterlystid kan ställas in steglöst från ca. 5 sekunder
upp till max.15 minuter.
Vredet i moturs ändläge ger den kortaste tiden (ca 5 sekunder)
och vredet i medurs ändläge den längsta tiden (ca 15 minuter).
Vid inställning av bevakningsområdet och för funktionstest är
det lämpligt att den kortaste tiden är inställd.
5 Sek. – 15. Min.
9. Gör tids- och
skymningsinställning
(se avsnitt Funktioner.)
10. Montera frontkåpan och
skruva i låsskruven
OBS! Förväxling av parterna
vid anslutning av
nätspänningen kan leda till att
sensorn skadas.
Med hörnfäste (medföljer)
kan sensorn enkelt
monteras i inner- och på
ytterhörn. Använd
hörnfästet som mall vid
borrning av hålen. På så
sätt kommer borrhålen i
korrekt vinkel så att
fästet kan monteras utan
problem.
Viktigt: Tids- och skymnings-
inställning ska endast göras
med monterad lins.
76
Fast sken
Om en brytare kopplas på OBS:
spänningsmatningen före Tryck på brytaren måste ske
rörelsevakten är följande snabbt efter varandra
funktioner möjliga: (inom 0,5–1 sek).
1 x från-till
5 sek –15 min
2 x från-till
Sensordrift
1. Tända lampan:
Manövrera brytaren
Från-Till. Lampan lyser
den inställda tiden.
2. Släcka lampan:
Manövrera brytaren
Från-Till. Lampan släcks
och övergår till sensordrift.
3. Fast sken:
Manövrera brytaren
Från-Till-Från-Till. Lampan
tänds för 4 timmars fast
sken (LED – under linsen -
lyser), därefter övergår
lampan till sensordrift.
Under de 4 timmarna kan
lampan återställas till
sensordrift genom att
brytaren manövreras
Från-Till.
4 timmar
77
