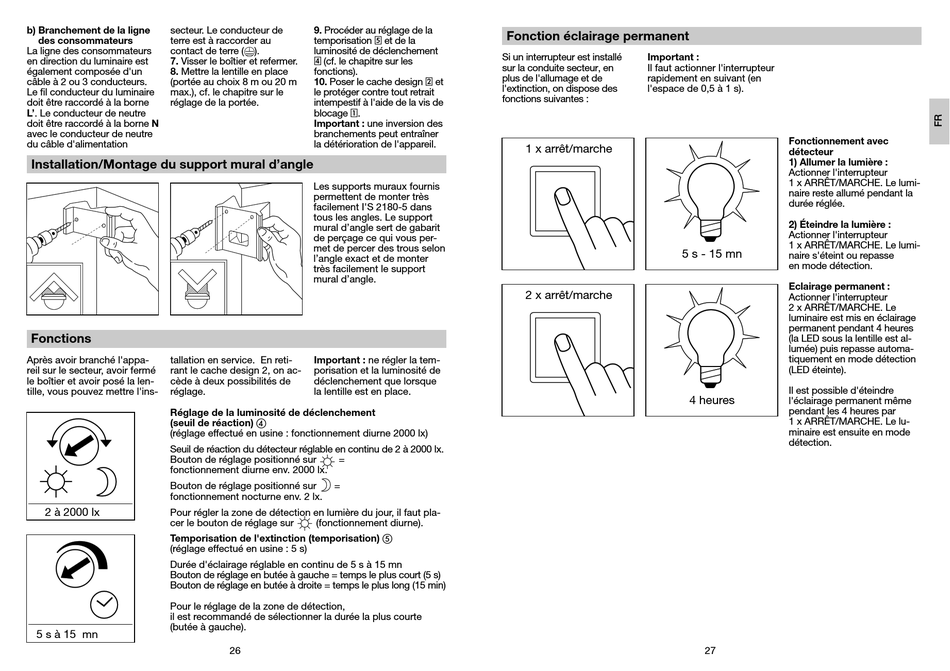

STEINEL IS 2180-5 Information Seite 14

b) Branchement de la ligne secteur. Le conducteur de
des consommateurs terre est à raccorder au
La ligne des consommateurs contact de terre (
en direction du luminaire est 7. Visser le boîtier et refermer.
également composée d'un 8. Mettre la lentille en place
câble à 2 ou 3 conducteurs. (portée au choix 8 m ou 20 m
Le fil conducteur du luminaire max.), cf. le chapitre sur le
doit être raccordé à la borne réglage de la portée.
L'. Le conducteur de neutre
doit être raccordé à la borne N
avec le conducteur de neutre
du câble d'alimentation
Installation/Montage du support mural d'angle
Fonctions
Après avoir branché l'appa- tallation en service. En reti-
reil sur le secteur, avoir fermé rant le cache design 2, on ac-
le boîtier et avoir posé la len- cède à deux possibilités de
tille, vous pouvez mettre l'ins- réglage.
Réglage de la luminosité de déclenchement
(seuil de réaction) d
(réglage effectué en usine : fonctionnement diurne 2000 lx)
Seuil de réaction du détecteur réglable en continu de 2 à 2000 lx.
Bouton de réglage positionné sur
fonctionnement diurne env. 2000 lx.
Bouton de réglage positionné sur
fonctionnement nocturne env. 2 lx.
2 à 2000 lx
Pour régler la zone de détection en lumière du jour, il faut pla-
cer le bouton de réglage sur
Temporisation de l'extinction (temporisation) e
(réglage effectué en usine : 5 s)
Durée d'éclairage réglable en continu de 5 s à 15 mn
Bouton de réglage en butée à gauche = temps le plus court (5 s)
Bouton de réglage en butée à droite = temps le plus long (15 min)
Pour le réglage de la zone de détection,
il est recommandé de sélectionner la durée la plus courte
(butée à gauche).
5 s à 15 mn
9. Procéder au réglage de la
temporisation 5 et de la
). luminosité de déclenchement
4 (cf. le chapitre sur les
fonctions).
10. Poser le cache design 2 et
le protéger contre tout retrait
intempestif à l'aide de la vis de
blocage 1.
Important : une inversion des
branchements peut entraîner
la détérioration de l'appareil.
Les supports muraux fournis
permettent de monter très
facilement I'S 2180-5 dans
tous les angles. Le support
mural d'angle sert de gabarit
de perçage ce qui vous per-
met de percer des trous selon
l'angle exact et de monter
très facilement le support
mural d'angle.
Important : ne régler la tem-
porisation et la luminosité de
déclenchement que lorsque
la lentille est en place.
=
=
(fonctionnement diurne).
26
Fonction éclairage permanent
Si un interrupteur est installé Important :
sur la conduite secteur, en Il faut actionner l'interrupteur
plus de l'allumage et de rapidement en suivant (en
l'extinction, on dispose des l'espace de 0,5 à 1 s).
fonctions suivantes :
1 x arrêt/marche
2 x arrêt/marche
Fonctionnement avec
détecteur
1) Allumer la lumière :
Actionner l'interrupteur
1 x ARRÊT/MARCHE. Le lumi-
naire reste allumé pendant la
durée réglée.
2) Éteindre la lumière :
Actionner l'interrupteur
1 x ARRÊT/MARCHE. Le lumi-
5 s - 15 mn
naire s'éteint ou repasse
en mode détection.
Eclairage permanent :
Actionner l'interrupteur
2 x ARRÊT/MARCHE. Le
luminaire est mis en éclairage
permanent pendant 4 heures
(la LED sous la lentille est al-
lumée) puis repasse automa-
tiquement en mode détection
(LED éteinte).
Il est possible d'éteindre
4 heures
l'éclairage permanent même
pendant les 4 heures par
1 x ARRÊT/MARCHE. Le lu-
minaire est ensuite en mode
détection.
