Bild 1

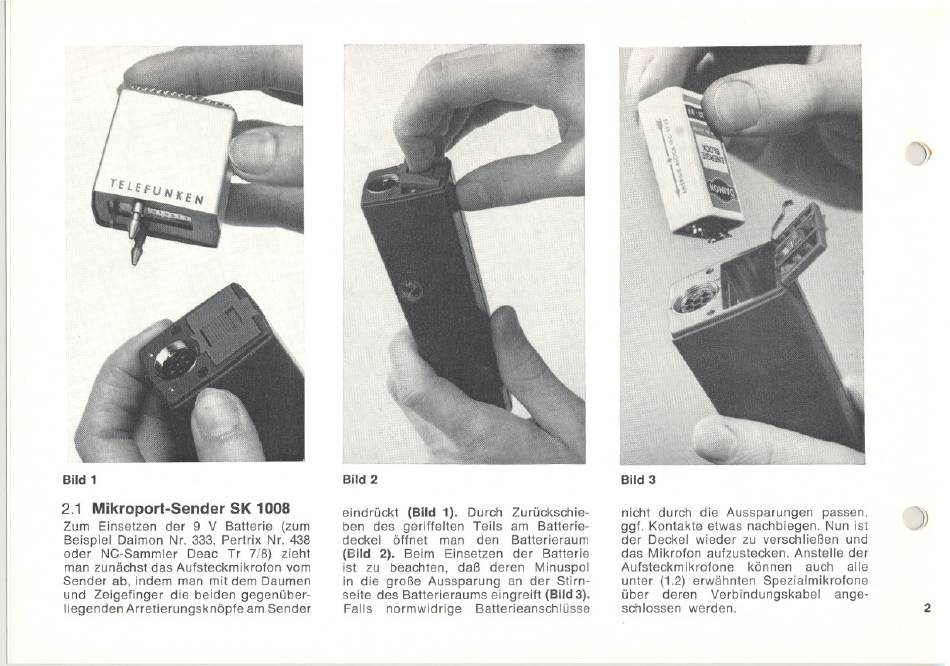

2.1 Mikroport-Sender
SK 1008
Zum Einsetzen der 9 V Batterie (zum
Beispiel Daimon Nr. 333, Pertrix Nr. 438
oder NC-Sammler Deac Tr 7/8) zieht
man zunächst das Aufsteckmikrofon vom
Sender ab, indem man mit dem Daumen
und Zeigefinger die beiden gegenüber-
liegenden Arretierungsknöpfe am Sender
Bild 2
eindrückt (Bild 1). Durch Zurückschie-
ben des geriffelten
Teils am Batterie-
deckel
öffnet
man den Batterieraum
(Bild 2). Beim Einsetzen der Batterie
ist zu beachten, daß deren Minuspol
in die große Aussparung an der Stirn-
seite des Batterieraums eingreift (Bild 3).
Falls
normwidrige
Batterieanschlüsse
--
»
Bild 3
nicht durch die Aussparungen
passen,
gg1. Kontakte etwas nachbiegen. Nun ist
der Deckel wieder zu verschließen und
das Mikrofon aufzustecken. Anstelle der
Aufsteckmikrofone
können
auch
alle
unter (1.2) erwähnten Spezialmikrofone
über
deren
Verbindungskabel
ange-
schlossen werden.
r)
2
