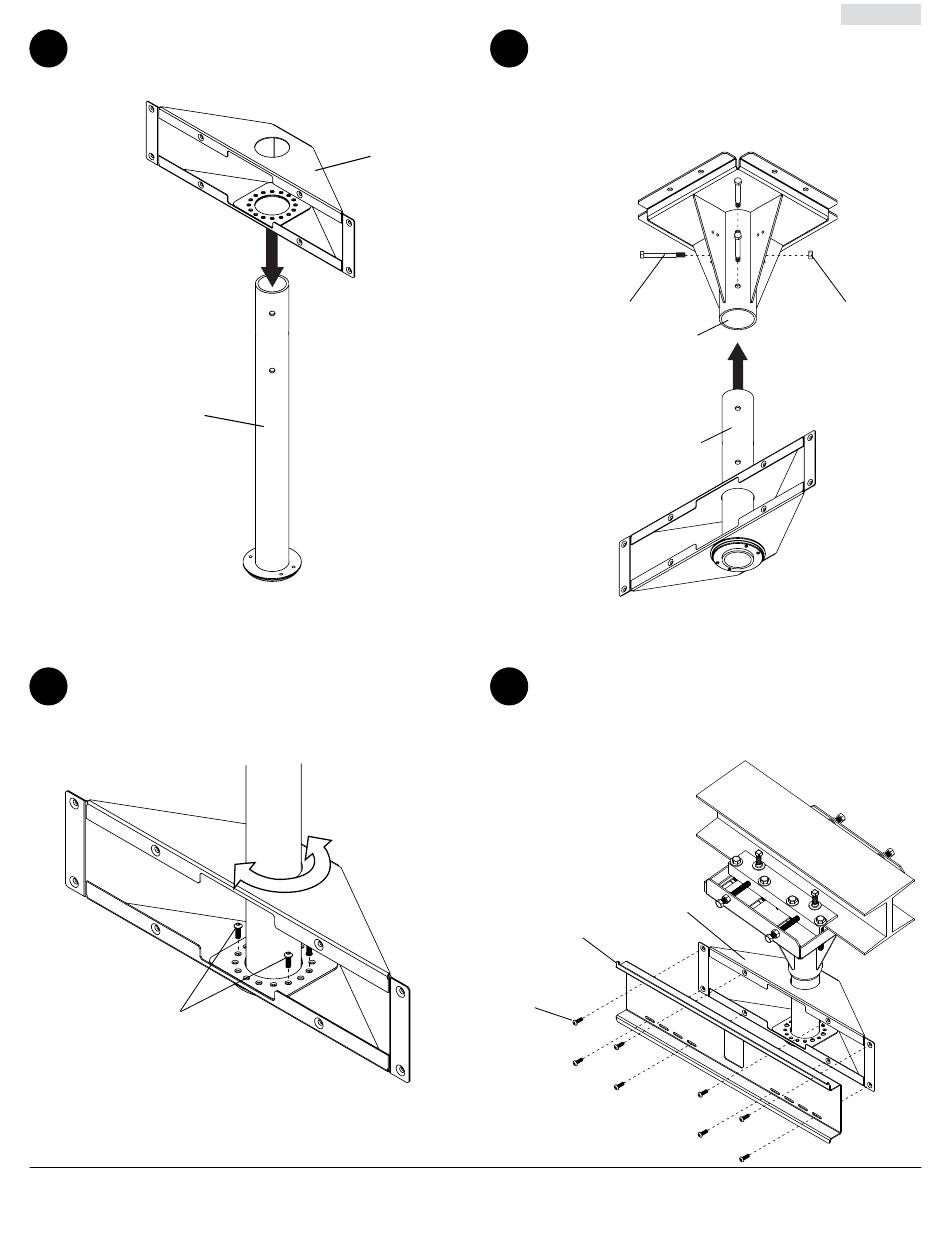

Coloque la caja adaptadora (D) en la columna de
6
apoyo (B) como se muestra.
B
Ajuste el giro a la posición deseada, como se
8
muestra. Fije la caja adaptadora a la columna de
apoyo con cuatro tornillos de cabeza hueca de 1"
(E) con una llave Allen de 3/16", como se muestra.
E
Inserte la columna de apoyo (B) en la unidad de
7
techo (A). Alinee los agujeros de la columna de
apoyo con los agujeros de la unidad de techo y
fíjela con tres pernos de 7/16" x 4" (F) y tres tuer-
cas de 7/16" (G) como se muestra.
D
Fije la placa adaptadora (H) a la caja adaptadora
9
(D) con ocho tornillos de 3/4" (I) usando una llave
Allen de 5/32", como se muestra.
I
14 de 36
F
A
B
D
H
PUBLICADO: 06-22-10 HOJA#: 061-9055-7 07-08-15
Español
