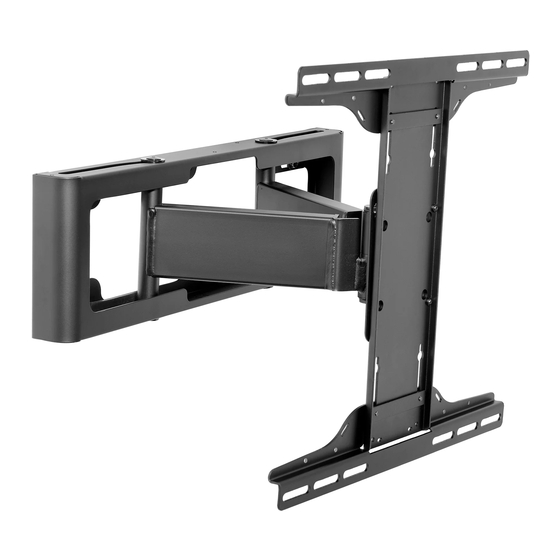

- Seite 1 HPF650 32" - 55" 60 lb (81 - 140 cm) (27 kg) ČEŠ TÜR 2014-06-30 #:203-9404-4 (2015-08-21)
- Seite 2 WARNING ENG - This product is designed to be installed on wood stud, metal stud, solid concrete or cinder block walls. Hardware is included for wood stud, metal stud, solid concrete and cinder block installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured.
- Seite 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su montanti di legno, montanti di metallo, calcestruzzo solido o pareti con mattoni di cemento. Sono compresi i dispositivi di fi ssaggio per l’installazione su montanti di legno, montanti di metallo, calcestruzzo solido e pareti con mattoni di cemento. Prima di iniziare l’installazione, accertarsi che la superfi...
- Seite 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Seite 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
-
Seite 6: Parts List
Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie). Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo). Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun). TÜR Parts List HPF650 Description Part # A wall plate 096-1345... - Seite 7 F ( 4 ) G ( 4 ) 8mm concrete anchor #14 x 2-1/2" wood screw H ( 4 ) I ( 4 ) J ( 4 ) K ( 4 ) L ( 4 ) M4 x 12mm M4 x 25mm M6 x 12mm M6 x 25mm M8 x 12mm...
- Seite 8 Wood stud wall. Concrete/Cinder block. Pared de madera. Concreto/Bloque de hormigón. Mur en bois. Béton/bloc de béton. Holzwand. Beton/Porenbetonstein. Houten muur. Beton/B2-blokken. Parete di legno. Calcestruzzo solido/forato. ČEŠ Dřevěná stěna. ČEŠ Betonový/škvárový blok. Drevená stena. Betónový/škvarový blok. Parede de madeira. Betão/bloco de cimento.
- Seite 9 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete con montanti di legno ricoperti con muro a secco (cartongesso), verifi care che i montanti di legno abbiano una dimensione nominale minima di 5 cm x 10 cm. Non installare su cartongesso spesso più di 1,60 cm. VÝSTRAHA ČEŠ...
- Seite 10 1a-1 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
- Seite 11 1a-3 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
- Seite 12 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi...
- Seite 13 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifi...
- Seite 14 1b-1 Level wallplate. Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. Montaj deliklerini işaretleyin.
- Seite 15 1b-3 Insert anchor fl ush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo. ČEŠ...
- Seite 16 WARNING ENG - When installing Peerless wall mounts on a metal stud wall covered with gypsum board (drywall), verify that the metal studs are a minimum of 1 1/4" x 3 5/8" nominal size and 25 gauge or heavier. The steel studs shall comply to the North American Specifi...
- Seite 17 AVISO POR - Ao instalar suportes para parede Peerless numa parede de escoras metálicas coberta com painéis de gesso (estuque), verifi que se as escoras metálicas têm um tamanho nominal mínimo de 2,54 mm x 9,21 mm e um tamanho 25 ou superior. As escoras de aço devem cumprir os requisitos da Especifi cação norte-americana para o Design de membros estruturais em aço formados a frio, AISI S100 ou AISI S211.
- Seite 18 1c-3 5/32" 1/2" 1/2" (4mm) (13mm) (13mm) Mounting hole must center on stud. El orifi cio debe quedar centrado en el montante. Le trou doit être centré sur le montant. Das Loch muss am Ständer zentriert sein. Boorgat moet midden op de balk liggen. Drill 5/32"...
- Seite 19 1c-4 1c-5 Level wallplate. Install using screws provided. Nivele la placa de pared. Instale usando los tornillos provistos. Mettez la plaque murale à niveau. Procédez à l’installation à l’aide des vis fournies. Richten Sie die Wandplatte waagerecht aus und bringen Sie sie mithilfe der mitgelieferten Schrauben an.
- Seite 20 Optional Opcional Facultatif Fakultativ Facultatief 16.49" Opzionale (419mm) ČEŠ Volitelné Volitel'né Opcional Ísteğe bağli TÜR X = 200-300mm X = 300-400mm 2a-1 2b-1 2014-06-30 #:203-9404-4 (2015-08-21)
- Seite 21 2a-1 2b-1 C (2) C (2) 2a-2 2b-2 Do not tighten the screws. Do not tighten the screws. No apriete los tornillos. No apriete los tornillos. Ne serrez pas les vis. Ne serrez pas les vis. Ziehen Sie die Schrauben Ziehen Sie die Schrauben nicht an.
- Seite 22 Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.
- Seite 23 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR 1/8" (3mm) W (2) 2014-06-30 #:203-9404-4 (2015-08-21)
- Seite 24 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR W (2) 2014-06-30 #:203-9404-4 (2015-08-21)
- Seite 25 +/- 30° Loosen, adjust, tighten. Afl oje, ajuste, apriete. Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen. Losdraaien, aanpassen, aandraaien. Allentare, regolare, stringere. ČEŠ Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť. Desaperte, ajuste, aperte. Gevşetin, ayarlayın, sıkın. TÜR +/- 1° 2014-06-30 #:203-9404-4 (2015-08-21)
- Seite 26 S (2) Optional Q (2) Opcional Facultatif Fakultativ Facultatief Opzionale ČEŠ Volitelné Volitel'né Opcional Ísteğe bağli TÜR Optional: loosen, adjust, tighten Opcional: afl oje, ajuste, apriete Facultatif: desserrez, réglez, puis serrez Fakultativ: lösen, einstellen, anziehen Facultatief: losdraaien, aanpassen, aandraaien Opzionale: allentare, regolare, stringere Volitelné: uvolnit, nastavit, přitáhnout ČEŠ...
- Seite 27 2014-06-30 #:203-9404-4 (2015-08-21)
- Seite 28 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
- Seite 29 BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.
- Seite 30 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
- Seite 31 BEŞ YILLIK SINIRLI GARANTİ Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları...
