7links NX-4490 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser WLAN-IP-Überwachungs-
kamera. Dank Autotracking und IR-Nachtsicht haben Sie Ihr
Zuhause immer im Blick. Bitte lesen Sie diese
Bedienungsanleitung und befolgen Sie die aufgeführten
Hinweise und Tipps, damit Sie Ihre neue WLAN-IP-
Überwachungskamera optimal einsetzen können.
Lieferumfang

WLAN-IP-Überwachungskamera IPC-450.track

Micro-USB-Kabel

Montagematerial

Schnellstartanleitung
Zusätzlich benötigt:

microSD-Karte bis 128 GB (z.B. ZX-2560)
Empfohlene App:

Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrer Kamera und Ihrem Mobilgerät herstellen
kann. Wir empfehlen hierzu die kostenlose App YCC365.
Technische Daten
Stromversorgung 5 V DC, 2 A
Leistungsaufnahme 8 W
Standard IEEE 802.11 b/g/n
Funkfrequenz 2.400,0-2.483,5 MHz
max. Sendeleistung 15,21 dBm
WLAN
TCP/IP, UDO/IP, http,
Protokolle SMTP, FTP, DHCP,
DDNS, UPNP
Blende f/1,2
Objektiv Brennweite 3,6 mm
Sensor-Auflösung 3 MP
1920 x 1080
Video-Auflösung
Pixel (HD 1080p)
Bild-Auflösung 1 MP
Bild-Rate 1-25 Bilder/Sekunde
Videokompression H.264
Audiokompression G.711, ADPCM/32 kbps
IR-LEDs 6
Nachtsicht
Reichweite bis zu 8 m
90° vertikal
Neigungs-/Schwenkwinkel
355° horizontal
Speicherkarte microSD bis zu 128 GB
Lautsprecher
Mikrofon
Gegensprechfunktion
ONVIF-Standard
Objekt-Tracking
Betriebstemperatur -20° bis 55°C
Betriebsluftfeuchtigkeit 10-90 %
Micro-USB-Buchse
Anschlüsse
microSD-Kartenschacht
Maße (Ø x H) 68 x 104 mm
Gewicht 198 g

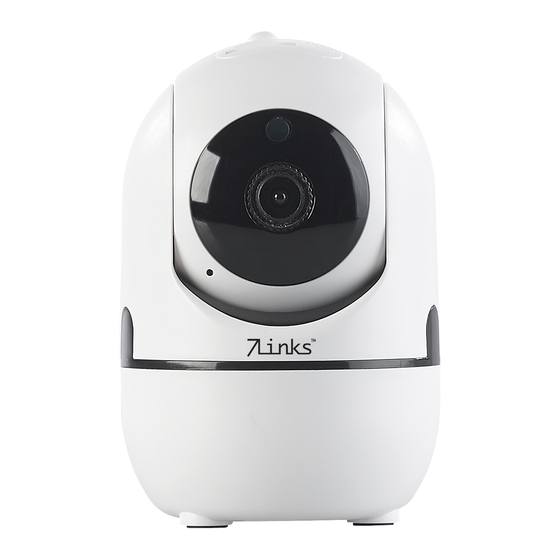

Produktdetails
3
2
4
5
6
7
1
8
12
1. Kamera-ID 7. IR-LEDs
2. microSD-Kartenschacht 8. Mikrofon
3. RESET-Taste 9. Lautsprecher
4. Antenne 10. Micro-USB-Buchse
5. Sensor 11. Standfüße
6. Kamera-Linse 12. Halterungs-Gewinde
Inbetriebnahme
Speicherkarte einsetzen
Schieben Sie eine microSD-Karte (bis 128 GB, Class 10) mit der
abgerundeten Ecke voraus in den microSD-Kartenschacht Ihrer
Kamera. Die goldenen Kontaktpunkt zeigen dabei zur Kamera-

Linse. Ein leichter Federwiderstand muss überwunden werden,

damit die microSD-Karte einrastet.


HINWEIS:

Zur Entnahme drücken Sie die microSD-Karte einfach
ein Stück tiefer in den Kartenschacht hinein und ziehen
Sie dann heraus. Einlegen und Entnehmen der
Speicherkarte sollte nur in ausgeschaltetem
Kamerazustand erfolgen.
App installieren
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrer Kamera und Ihrem Mobilgerät herstellen kann.
Wir empfehlen hierzu die kostenlose App YCC365. Suchen Sie
9
diese im Google Play Store (Android) oder App-Store (iOS) und
installieren Sie sie auf Ihrem Mobilgerät.
Oder scannen Sie den entsprechenden QR-Code mit Hilfe einer
QR-Code-App:
10
11 11
Registrierung
1. Öffnen Sie die App YCC365. Gestatten Sie gegebenenfalls
die Zugriffsrechte.
2. Tippen Sie unten links auf Registrieren.
3. Geben Sie im ersten Feld Ihre Email-Adresse ein.
4. Legen Sie im zweiten Feld ein Passwort an.
HINWEIS:
Dass Passwort muss aus 6-26 Zeichen bestehen und
mindestens einen Groß-, einen Kleinbuchstaben und
eine Zahl enthalten.
Android iOS
