Montage

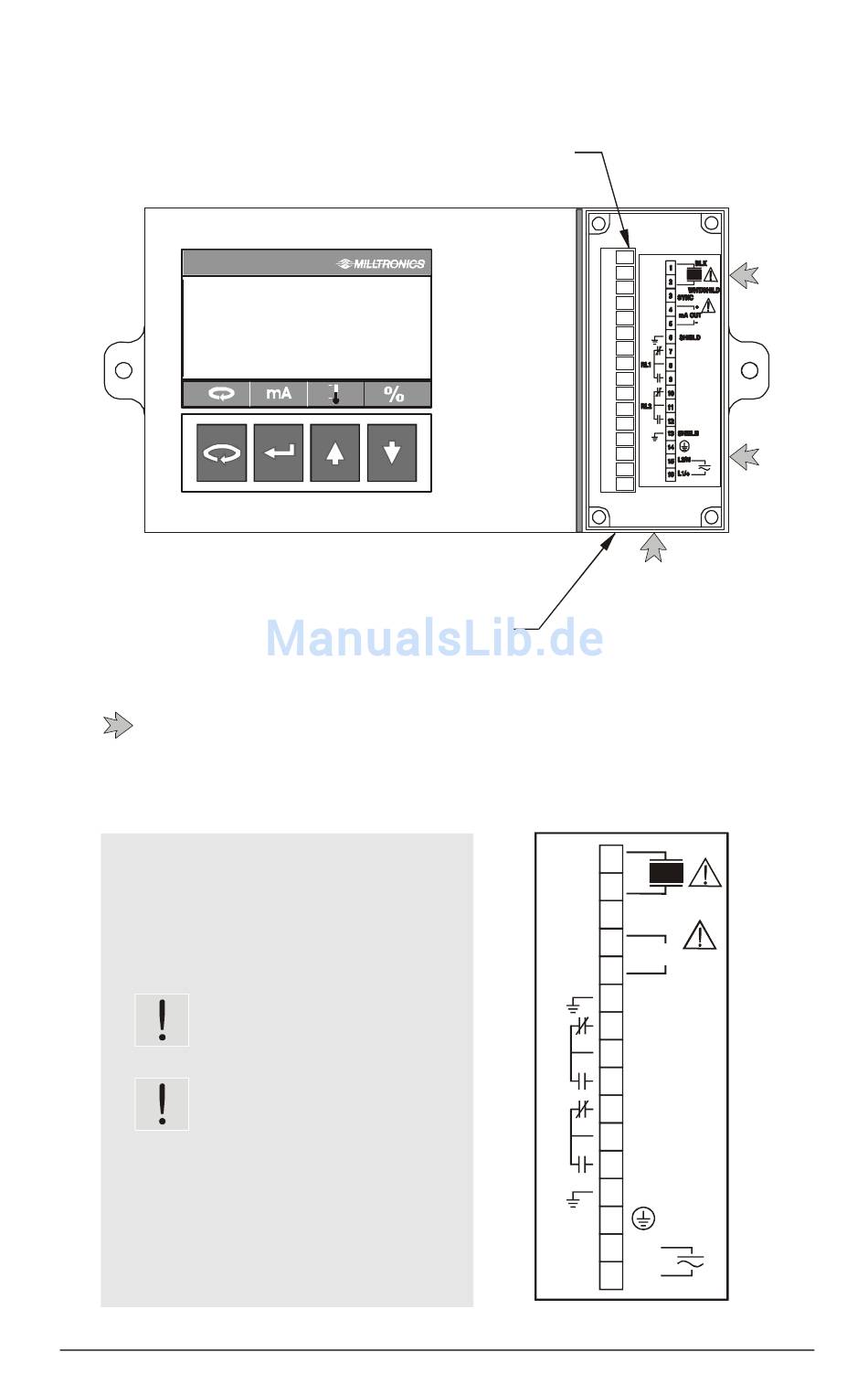

Feldgehäuse
MiniRanger Plus
integrierter Anschlusskasten (ohne Deckel
abgebildet) mit Klemmleiste
Kabeleinführung. Es wird empfohlen, das Gehäuse mit einem entsprechenden
Bohrer zu bohren und Kabelverschraubungen zu verwenden, die die Schutzart
gewährleisten.
Layout der Klemmleiste (Feldgehäuse)
Hinweise:
Das Gehäuse ist schutzisoliert und besitzt
keine Erdverbindung zu der Klemmleiste.
Verwenden Sie geeignete Durchführun-
gen und Steckbrücken.
Alle Feldanschlüsse
müssen gegen mind.
250 V isoliert sein.
Während des Betriebes
liegt an den Sensorklem-
men eine gefährliche
Spannung an.
Die Relaiskontaktklemmen müssen mit
Geräten verwendet werden, die keine frei
zugänglichen, stromführenden Teile
haben. Die Verkabelung muss gemäß den
VDE-Vorschriften erfolgen.
Seite 8
MiniRanger Plus – BETRIEBSANLEITUNG
Klemmleiste
1
2
3
SYNC
4
mA OUT
5
6
SHIELD
7
RL1
8
9
10
RL2
11
12
13
SHIELD
14
L2/N
15
L1/+
16
BLK
WHT/SHILD
+
-
7ML19981CJ32
