Volumenberechnung
Der Messwert kann vom Füllstand ausgehend in einen Volumenwert umgewandelt wer-
den.
Die Volumenberechnung ist eine Option. Geräte, die mit dieser Funktion
Hinweis:
ausgestattet sind, haben folgendes Symbol auf der Vorderseite abgebildet:
Es gelten folgende Voraussetzungen:
•

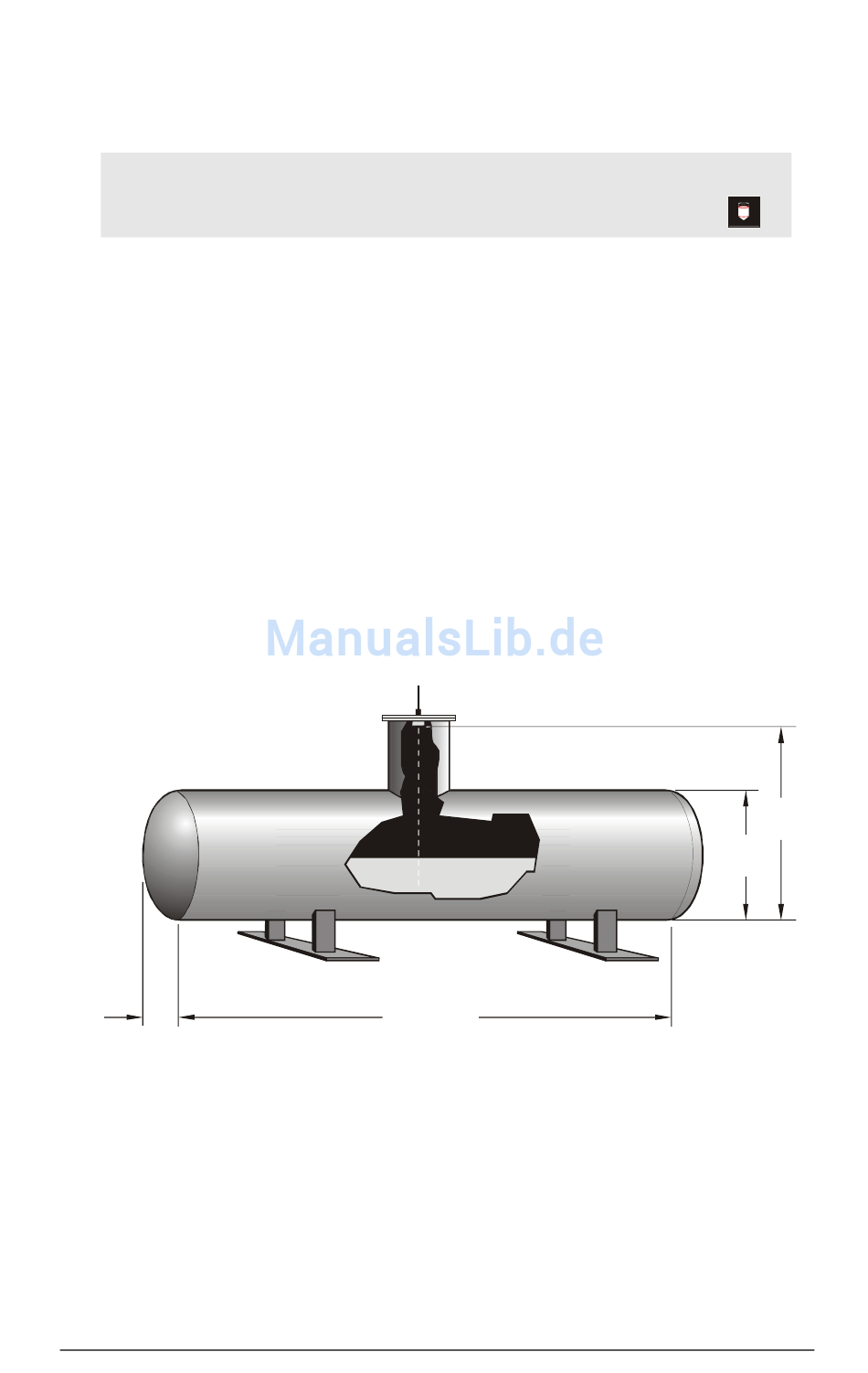

Der Behälter ist ein Zylinder mit 3 ft Durchmesser und 15 ft Länge (einschließlich der
Parabolenden von jeweils 1,5 ft Länge).
•
Die maximale Füllgeschwindigkeit beträgt 1 ft pro Minute (verlangsamt bei
mittlerem Füllstand).
•
Ein mA Ausgangssignal ist für den Anschluss an eine SPS erforderlich: 4 mA beim
Vollpunkt, 20 mA beim Nullpunkt.
•
Bei Messschwierigkeiten soll die Failsafe Funktion nach 6 Sekunden aktiviert
werden.
•
Werden die Schwierigkeiten nicht behoben, soll der mA Ausgang sofort auf Max.
übergehen.
•
Ein XCT-8 Sensor ist in einem Standrohr montiert, so dass sich seine Sendefläche 18
Inch über der Behälterdecke befindet.
1,5 ft
(P052)
7ML19981CJ32
12,00 ft
(P053)
MiniRanger Plus – BETRIEBSANLEITUNG
.
3 3
X X
4,50 ft
(P006)
3,00 ft
(P007)
Seite 43
