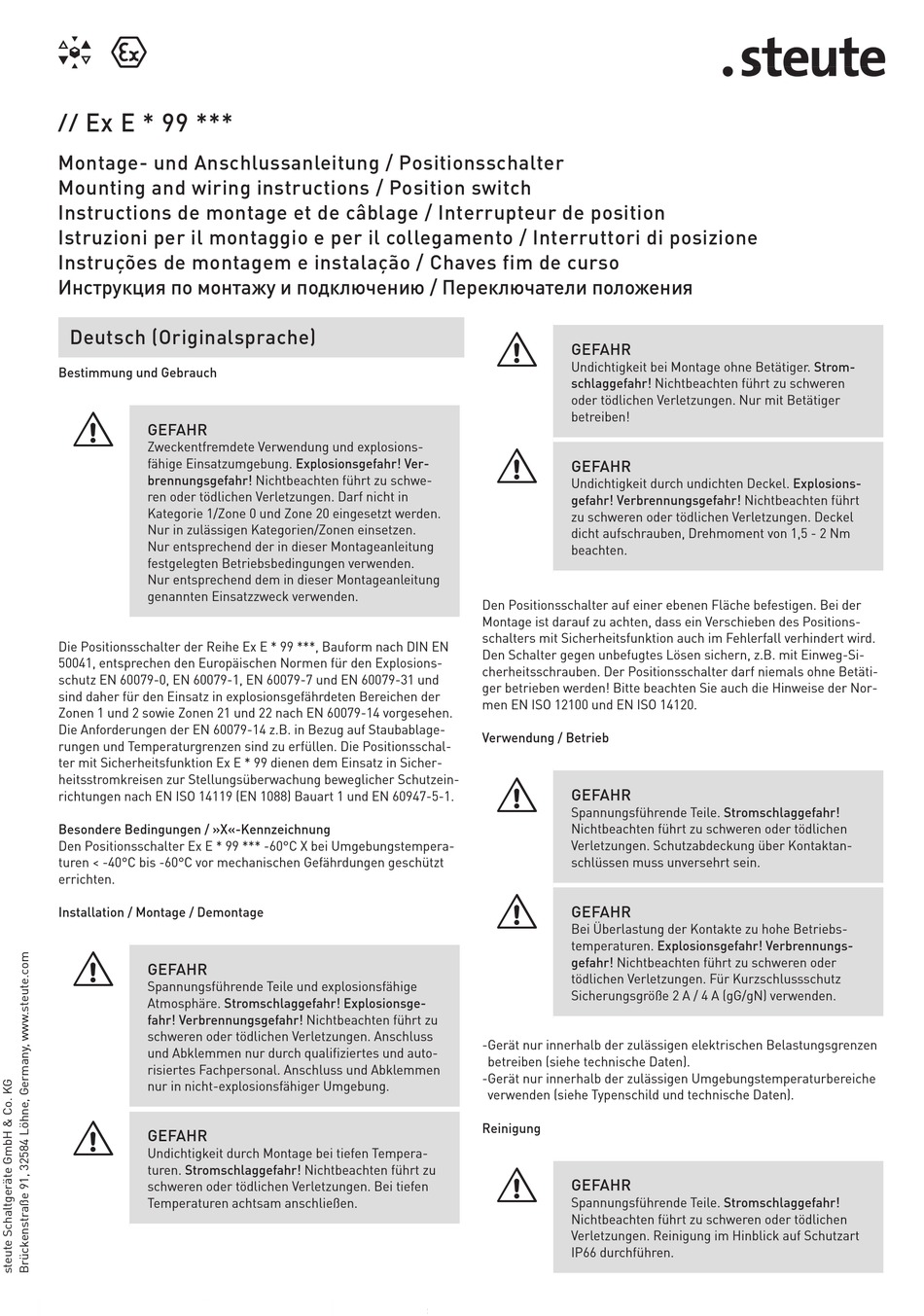

Ex E * 99 ***
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni per il montaggio e per il collegamento / Interruttori di posizione
Instruções de montagem e instalação / Chaves fim de curso
Инструкция по монтажу и подключению / Переключатели положения
Deutsch (Originalsprache)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montageanleitung
festgelegten Betriebsbedingungen verwenden.
Nur entsprechend dem in dieser Montageanleitung
genannten Einsatzzweck verwenden.

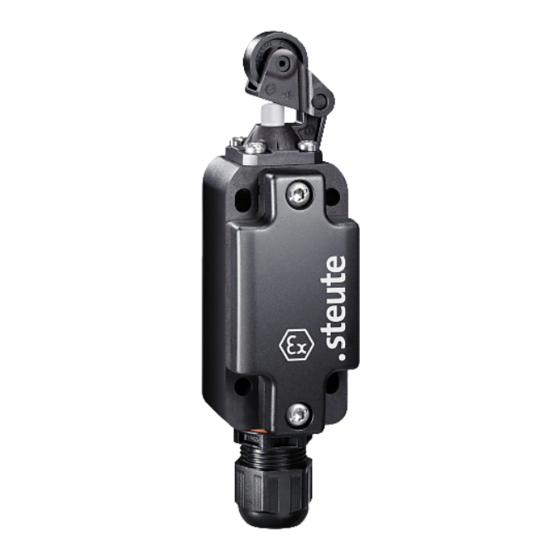

Die Positionsschalter der Reihe Ex E * 99 ***, Bauform nach DIN EN
50041, entsprechen den Europäischen Normen für den Explosions-
schutz EN 60079-0, EN 60079-1, EN 60079-7 und EN 60079-31 und
sind daher für den Einsatz in explosionsgefährdeten Bereichen der
Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14 z.B. in Bezug auf Staubablage-
rungen und Temperaturgrenzen sind zu erfüllen. Die Positionsschal-
ter mit Sicherheitsfunktion Ex E * 99 dienen dem Einsatz in Sicher-
heitsstromkreisen zur Stellungsüberwachung beweglicher Schutzein-
richtungen nach EN ISO 14119 (EN 1088) Bauart 1 und EN 60947-5-1.
Besondere Bedingungen / »X«-Kennzeichnung
Den Positionsschalter Ex E * 99 *** -60°C X bei Umgebungstempera-
turen < -40°C bis -60°C vor mechanischen Gefährdungen geschützt
errichten.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch Montage bei tiefen Tempera-
turen. Stromschlaggefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Bei tiefen
Temperaturen achtsam anschließen.
=
GEFAHR
Undichtigkeit bei Montage ohne Betätiger. Strom-
schlaggefahr! Nichtbeachten führt zu schweren
oder tödlichen Verletzungen. Nur mit Betätiger
betreiben!
=
GEFAHR
Undichtigkeit durch undichten Deckel. Explosions-
gefahr! Verbrennungsgefahr! Nichtbeachten führt
zu schweren oder tödlichen Verletzungen. Deckel
dicht aufschrauben, Drehmoment von 1,5 - 2 Nm
beachten.
Den Positionsschalter auf einer ebenen Fläche befestigen. Bei der
Montage ist darauf zu achten, dass ein Verschieben des Positions-
schalters mit Sicherheitsfunktion auch im Fehlerfall verhindert wird.
Den Schalter gegen unbefugtes Lösen sichern, z.B. mit Einweg-Si-
cherheitsschrauben. Der Positionsschalter darf niemals ohne Betäti-
ger betrieben werden! Bitte beachten Sie auch die Hinweise der Nor-
men EN ISO 12100 und EN ISO 14120.
Verwendung / Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 2 A / 4 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Reinigung im Hinblick auf Schutzart
IP66 durchführen.
