Seite 1: Inhaltsverzeichnis

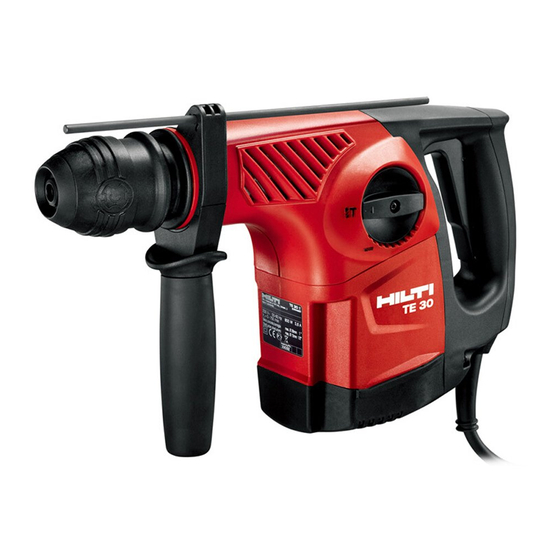

TE 30 TE 30-AVR Deutsch English Français Magyar Polski Русский Česky Slovenčina Hrvatski Slovenščina Български Română Türkçe ‫ﻲ‬ ‫ﺑ ﺮ‬ ‫ﻋ‬ Українська Қазақ 日本語 한국어 繁體中文中文 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 2 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 3 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 4 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 5 TE 30 TE 30-AVR Original-Bedienungsanleitung ........
Seite 6 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 7: Angaben Zur Dokumentation
1 Angaben zur Dokumentation 1.1 Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Seite 8: Produktinformationen
1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
Seite 9: Zusätzliche Sicherheitshinweise Meisselhammer
Sicherheit von Personen ▶ Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
Seite 10: Beschreibung
▶ Halten Sie das Gerät immer mit beiden Händen an den isolierten Handgriffen fest. Halten Sie die Handgriffe trocken und sauber. Der Kontakt mit einer spannungsführenden Leitungen kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. ▶...
Seite 11: Geräuschinformation Und Schwingungswerte
Bohrhammer, Seitenhandgriff, Tiefenanschlag, Fett, Putzlappen, Bedienungsanleitung. Hinweis Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Center oder unter: www.hilti.com 4 Technische Daten 4.1 Kombihammer...
Seite 12: Bedienung
5.1.3 Werkzeug einsetzen 1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein. ◁ Verwenden Sie nur Originalfett von Hilti. Ein falsches Fett kann Schäden am Gerät verursachen. 2. Stecken Sie das Einsatzwerkzeug in die Werkzeugaufnahme und drehen Sie es unter leichtem Anpress- druck, bis es hörbar einrastet.
Seite 13 ▶ Stellen Sie den Funktionswahlschalter auf dieses Symbol: 5.2.4 Bohren mit Schlag (Hammerbohren) ▶ Stellen Sie den Funktionswahlschalter auf dieses Symbol: 5.2.5 Meißel positionieren (nur TE 30-AVR) VORSICHT Verletzungsgefahr Verlust der Kontrolle über die Meißelrichtung. ▶ Arbeiten Sie nicht in der Stellung "Meißel positionieren". Stellen Sie den Funktionswahlschalter auf die Stellung "Meißeln", bis er einrastet.
Seite 14: Entsorgung
9 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 10 Herstellergewährleistung...
Seite 15: About This Documentation
1 Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Seite 16: Product Information
1.4 Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be informed of any particular hazards that may be encountered. The product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used not in accordance with the intended use.
Seite 17 ▶ Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents. ▶...
Seite 18: Intended Use
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Center or online at: www.hilti.com English Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 19 Please refer to the power tool’s rating plate for details of its voltage, frequency, current and input power ratings. Model TE 30 TE 30AVR Weight in accordance with EPTA procedure 01 4.1 kg 4.2 kg...
Seite 20 1. Apply a little grease to the connection end of the accessory tool. ◁ Use only genuine Hilti grease. Using the wrong grease can result in damage to the tool. 2. Push the accessory tool into the chuck as far as it will go, turning it and applying light pressure until it engages with an audible click.
Seite 21: Transport And Storage
5.2.5 Positioning the chisel (only TE 30-AVR) CAUTION Risk of injury! Loss of control over the chisel direction. ▶ Do not operate the tool when the selector switch is set to “Chisel positioning”. Turn the function selector switch until it engages in the “Chiseling” position.
Seite 22 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Seite 23: Explication Des Symboles
1 Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité...
Seite 24: Informations Produit
1.4 Informations produit Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié...
Seite 25 ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes ▶...
Seite 26: Utilisation Conforme À L'usage Prévu
▶ Lors de travaux d'ajourage, protéger l'espace du côté opposé aux travaux. Des morceaux de matériaux risquent d'être éjectés et / ou de tomber, et de blesser d'autres personnes. ▶ Toujours tenir l'appareil des deux mains par les poignées isolées. Tenir les poignées toujours sèches et propres.
Seite 27: Dispositifs De Sécurité
Remarque Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti ou sous : www.hilti.com 4 Caractéristiques techniques...
Seite 28 5.1.3 Mise en place de l'outil 1. Graisser légèrement l'emmanchement de l'outil amovible. ◁ Utiliser exclusivement de la graisse Hilti d'origine. Une graisse inadéquate peut provoquer des dommages sur l'appareil. 2. Emmancher l’outil amovible à fond dans le porte-outil et le tourner en appuyant légèrement jusqu'à ce qu'il s'encliquette de manière audible.
Seite 29: Entretien Du Produit
▶ Tourner le sélecteur de fonction sur ce symbole : 5.2.4 Perçage avec percussion ▶ Tourner le sélecteur de fonction sur ce symbole : 5.2.5 Positionnement du burin (TE 30-AVR uniquement) ATTENTION Risque de blessures Perte de contrôle du sens de burinage.
Seite 30 ▶ Ne pas jeter les appareils électriques dans les ordures ménagères ! 10 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Français Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 31: Szimbólumok A Terméken
1 A dokumentáció adatai 1.1 A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Seite 32: Termékinformációk
Átmérő 1.4 Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a készüléket csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.
Seite 33 ▶ Használjon hibaáram-védőkapcsolót, ha az elektromos kéziszerszám nedves környezetben tör- ténő üzemeltetése nem kerülhető el. A hibaáram-védőkapcsoló használata csökkenti az elektromos áramütés kockázatát. Személyi biztonsági előírások ▶ Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll.
Seite 34: Lehetséges Hibás Használat
▶ Használja a géppel együtt szállított kiegészítő fogantyút. A gép feletti ellenőrzés elvesztése sérülést okozhat. ▶ Áttörési munkáknál biztosítsa a munkavégzés helyszínével szemközti területet. A letöredező darabok ki- és/vagy leeshetnek, és személyi sérüléseket okozhatnak. ▶ A gépet mindig két kézzel tartsa a szigetelt markolatoknál fogva. A markolatot tartsa mindig szárazon és tisztán.
Seite 35: Szállítási Terjedelem
Tudnivaló A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. Az általunk engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Központban és az alábbi címen: www.hilti.com 4 Műszaki adatok 4.1 Kombikalapács Generátorral vagy transzformátorral való működtetés esetén annak leadott teljesítménye legyen legalább a duplája a gép típustábláján megadott névleges teljesítményfelvételi értékeknek.
Seite 36 5.1.3 Szerszám behelyezése 1. Enyhén zsírozza be a betétszerszám befogószárát. ◁ Csak eredeti Hilti gépzsírt használjon. Nem megfelelő zsír használata a gép károsodásához vezethet. 2. Helyezze a betétszerszámot a tokmányba, és enyhén rászorítva fordítsa el, amíg az hallhatóan be nem kattan a vezetőhornyokba.
Seite 37 ▶ Állítsa a funkcióválasztó kapcsolót a következő szimbólumra: 5.2.4 Ütvefúrás (kalapácsfúrás) ▶ Állítsa a funkcióválasztó kapcsolót a következő szimbólumra: 5.2.5 Véső pozicionálása (csak TE 30-AVR) VIGYÁZAT Sérülésveszély A vésés iránya feletti ellenőrzés elvesztése. ▶ A „véső pozicionálása” állásban ne dolgozzon a géppel. Állítsa a funkcióválasztó kapcsolót „vésés”...
Seite 38 9 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos szerszámokat ne dobja a háztartási szemétbe! 10 Gyártói garancia...
Seite 39: Objaśnienie Symboli
1 Dane dotyczące dokumentacji 1.1 O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie.
Seite 40: Informacje O Produkcie
Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpieczeństwo 2.1 Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Seite 41 Bezpieczeństwo osób ▶ Należy być czujnym, uważać na to, co się robi i do pracy przy użyciu elektronarzędzi przystępować z rozwagą. Nie używać elektronarzędzia będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji elektronarzędzia może prowadzić...
Seite 42: Użytkowanie Zgodne Z Przeznaczeniem
▶ Użytkownik i osoby znajdujące się w pobliżu pracującego urządzenia muszą używać odpowiednich okularów ochronnych, kasku ochronnego, ochraniaczy słuchu, rękawic ochronnych oraz lekkiej maski przeciwpyłowej. ▶ Do wymiany narzędzi zakładać rękawice ochronne. Dotknięcie narzędzia roboczego może spowodować zranienia i poparzenia. ▶...
Seite 43: Zakres Dostawy
Młotowiertarka, uchwyt boczny, ogranicznik głębokości, smar, ściereczka, instrukcja obsługi. Wskazówka W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti oraz na: www.hilti.com 4 Dane techniczne 4.1 Młot kombi...
Seite 44: Przygotowanie Do Pracy
5.1.3 Mocowanie narzędzia 1. Lekko nasmarować końcówkę wtykową narzędzia roboczego. ◁ Należy stosować wyłącznie oryginalny smar firmy Hilti. Nieodpowiedni smar może prowadzić do uszkodzenia urządzenia. 2. Wsunąć narzędzie robocze w uchwyt narzędziowy i obracać z lekkim dociskiem, póki narzędzie nie zaskoczy słyszalnie na swoje miejsce.
Seite 45 ▶ Ustawić przełącznik wyboru funkcji na ten symbol: 5.2.4 Wiercenie z udarem (wiercenie udarowe) ▶ Ustawić przełącznik wyboru funkcji na ten symbol: 5.2.5 Mocowanie dłuta (tylko TE 30-AVR) OSTROŻNIE Niebezpieczeństwo obrażeń ciała Utrata kontroli nad kierunkiem kucia. ▶ Nie wolno pracować w położeniu "Mocowanie dłuta". Ustawić przełącznik wyboru funkcji na pozycję...
Seite 46 9 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Seite 47 10 Gwarancja producenta na urządzenia ▶ W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti. Polski Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 48: Русский
1 Указания к документации 1.1 Об этом документе • Ознакомьтесь с этим документом перед началом работы. Это является залогом безопасной работы и бесперебойной эксплуатации. • Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии. •...
Seite 49: Информация Об Изделии
директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия 2 Безопасность 2.1 Общие указания по технике безопасности для электроинструментов...
Seite 50 Безопасность персонала ▶ Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с элек- троинструментом. Не пользуйтесь электроинструментом, если вы устали или находитесь под действием наркотиков, алкоголя или медикаментов. Незначительная ошибка при невниматель- ной работе с электроинструментом может стать причиной серьезного травмирования. ▶...
Seite 51: Использование По Назначению
▶ Внесение изменений в конструкцию электроинструмента или его модификация категорически запрещаются. ▶ Используйте дополнительные рукоятки, которые входят в комплект электроинструмента. Потеря контроля над электроинструментом может привести к травмам. ▶ При сквозном сверлении ограждайте опасную зону с противоположной стороны стены. Вылетаю- щие...
Seite 52: Комплект Поставки
Указание Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного электроинструмента спрашивайте в ближайшем сервисном центре Hilti или смотрите на www.hilti.com. 4 Технические данные 4.1 Комбинированный перфоратор...
Seite 53: Эксплуатация
5.1.3 Установка рабочего инструмента 1. Слегка смажьте хвостовик рабочего инструмента. ◁ Используйте только оригинальную консистентную смазку фирмы Hilti. Использование неподхо- дящей консистентной смазки может стать причиной повреждений электроинструмента. 2. Вставьте рабочий инструмент в зажимной патрон и проверните его с небольшим усилием, пока...
Seite 54: Выполнение Работ
▶ Установите переключатель режимов работы на этот символ: 5.2.4 Сверление с ударом (ударное сверление) ▶ Установите переключатель режимов работы на этот символ: 5.2.5 Выбор положения зубила (только TE 30-AVR) ОСТОРОЖНО Опасность травмирования Потеря контроля над направлением долбления. ▶ Не работайте с электроинструментом, если переключатель режимов работы находится в...
Seite 55 После продолжительной транспортировки или длительного хранения перед использованием про- веряйте электроинструмент на отсутствие повреждений. 8 Помощь при неисправностях В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина Решение...
Seite 56 Большинство материалов, из которых изготовлены электроинструменты Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы. Во многих странах фирма Hilti уже организовала прием старых (электро)инструментов (изделий) для утилизации. Допол- нительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у...
Seite 57: Vysvětlení Značek
1 Údaje k dokumentaci 1.1 O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený...
Seite 58: Informace O Výrobku
1.4 Informace o výrobku Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně...
Seite 59 ▶ Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Používání osobních ochranných pomůcek, jako jsou dýchací maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná helma nebo chrániče sluchu (podle druhu použití elektrického nářadí), snižuje riziko úrazu. ▶ Zabraňte neúmyslnému uvedení do provozu. Před zapojením elektrického nářadí do sítě a/nebo vložením akumulátoru, před uchopením elektrického nářadí...
Seite 60: Použití V Souladu S Určeným Účelem
Vrtací kladivo, postranní rukojeť, hloubkový doraz, tuk, hadr, návod k obsluze. Upozornění Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete ve středisku Hilti nebo na: www.hilti.com. Česky...
Seite 61: Technické Údaje
Údaje platí pro jmenovité napětí 230 V. Při odlišném napětí a specifických provedeních pro jednotlivé země mohou být údaje odlišné. Jmenovité napětí a frekvenci a dále jmenovitý příkon, resp. jmenovitý proud naleznete na typovém štítku. Model TE 30 TE 30AVR Hmotnost podle standardu EPTA 01 4,1 kg 4,2 kg 4.2 Informace o hlučnosti a hodnoty vibrací...
Seite 62 5.1.3 Nasazení nástroje 1. Mírně namažte upínací stopku nástroje. ◁ Používejte pouze originální tuk Hilti. Nesprávný tuk může způsobit poškození nářadí. 2. Nasaďte nástroj do upínání a pod mírným tlakem s ním otáčejte, dokud slyšitelně nezaskočí. 3. Po vložení tahem za nástroj zkontrolujte, zda je spolehlivě zajištěný.
Seite 63: Pomoc Při Poruchách
◁ Sekáč je možné zaaretovat ve 12 různých polohách (po 30°). Tak lze s plochými a tvarovými sekáči vždy pracovat v optimální pracovní poloze. 5.2.6 Sekání (pouze TE 30-AVR) ▶ Nastavte volič funkcí na tento symbol: 6 Péče o výrobek VÝSTRAHA...
Seite 64: Záruka Výrobce
9 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Elektrické nářadí nevyhazujte do komunálního odpadu! 10 Záruka výrobce...
Seite 65: Vysvetlenie Značiek
1 Údaje k dokumentácii 1.1 O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Seite 66: Informácie O Produkte
1.4 Informácie o produkte Výrobky značky Hilti sú určené pre profesionálneho používateľa a smie ich obsluhovať, udržiavať a opravo- vať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezpe- čenstvách, ktoré sa môžu vyskytnúť. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpe- čenstva v prípade, že s nimi bude manipulovať...
Seite 67 Bezpečnosť osôb ▶ Pri práci buďte pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viesť k závažným poraneniam.
Seite 68: Používanie V Súlade S Určením
▶ Aj pri výmene nástrojov noste ochranné rukavice. Dotknutie sa vkladacieho nástroja môže viesť k rezným poraneniam a k vzniku popálenín. ▶ Používajte ochranu očí. Odlamujúci sa materiál môže poraniť telo a oči. ▶ Pred začatím práce si ujasnite triedu nebezpečnosti prachu, ktorý vzniká pri práci. Používajte vysávač na stavebný...
Seite 69: Rozsah Dodávky
Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Nami schválené náhradné diely, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom centre Hilti alebo na stránke: www.hilti.com 4 Technické údaje 4.1 Kombinované kladivo Pri prevádzkovaní na generátore alebo transformátore musí byť jeho výstupný výkon minimálne dvakrát taký...
Seite 70: Príprava Práce
5.1.3 Vkladanie nástroja 1. Vsúvací koniec vkladacieho nástroja mierne namažte. ◁ Používajte iba originálny tuk od firmy Hilti. Nesprávny tuk môže spôsobiť poškodenia náradia. 2. Zasuňte vkladací nástroj až na doraz do upínania nástrojov a ľahkým prítlakom ho otočte tak, aby počuteľne zapadol.
Seite 71: Starostlivosť O Výrobok
▶ Nastavte volič funkcií na tento symbol: 5.2.4 Vŕtanie s príklepom (vŕtanie s funkciou kladiva) ▶ Nastavte volič funkcií na tento symbol: 5.2.5 Umiestnenie sekáča (len TE 30-AVR) POZOR Nebezpečenstvo poranenia Strata kontroly nad smerom sekania. ▶ Nepracujte v polohe „Nastavenie polohy sekáča“. Nastavte prepínač na voľbu funkcie na pozíciu „Sekanie“...
Seite 72 Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. ▶ Elektrické náradie/zariadenia/prístroje neodhadzujte do domového odpadu! 10 Záruka výrobcu...
Seite 73: Objašnjenje Znakova
1 Podaci o dokumentaciji 1.1 Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Seite 74: Informacije O Proizvodu
1.4 Informacije o proizvodu Hilti proizvodi su namijenjeni profesionalnom korisniku i smije ih posluživati, održavati i servisirati samo ovlašteno kvalificirano osoblje. To osoblje mora biti posebno podučeno o mogućim opasnostima. Proizvod i njemu pripadajuća pomoćna sredstva mogu biti opasna ako ih nepropisno i neispravno upotrebljava neosposobljeno osoblje.
Seite 75 ▶ Nosite zaštitnu opremu i uvijek nosite zaštitne naočale. Nošenje zaštitne opreme, kao što su zaštitna maska, sigurnosne cipele koje ne klize, zaštitna kaciga ili štitnik za sluh, ovisno o vrsti i primjeni električnog alata, smanjuje opasnost od nezgoda. ▶ Izbjegavajte nehotično stavljanje u pogon. Uvjerite se da je električni alat isključen prije nego što priključite opskrbu naponom i/ili akumulatorsku bateriju, ili ga primite ili nosite.
Seite 76: Namjenska Uporaba
Udarna bušilica, bočni rukohvat, graničnik dubine, mast, krpa, upute za uporabu. Napomena Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji smo odobrili za vaš proizvod, pronaći ćete u vašem Hilti centru ili na: www.hilti.com Hrvatski...
Seite 77: Hrvatski
Podaci vrijede za dimenzionirani napon od 230 V. Podaci mogu varirati u slučaju napona koji se razlikuju i izvedbi koje su specifične za zemlju. Dimenzionirani napon i frekvenciju, kao i dimenzioniranu potrošnju odn. dimenzioniranu struju pronaći ćete na označnoj pločici. Model TE 30 TE 30AVR Težina prema EPTA-postupku 01 4,1 kg 4,2 kg 4.2 Informacije o buci i vrijednosti vibracije...
Seite 78 5.1.3 Umetanje alata 1. Lagano podmažite usadnik nastavka. ◁ Koristite samo originalnu mast Hilti. Pogrešna mast može prouzročiti oštećenje uređaja. 2. Umetnite nastavak u steznu glavu i okrećite ga uz lagani potisak dok ne uskoči u ležište. 3. Nakon umetanja povucite alat kako biste provjerili je li uskočio.
Seite 79: Čišćenje Proizvoda
• Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. 8 Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Seite 80 9 Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima Vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod Vašeg prodajnog predstavnika.
Seite 81: Simboli Na Izdelku
1 Informacije o dokumentaciji 1.1 O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Seite 82: Informacije O Izdelku
1.4 Informacije o izdelku Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje, in če se uporabljajo v nasprotju z namembnostjo.
Seite 83 ▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Uporaba osebne zaščitne opreme, na primer protiprašne maske, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. ▶ Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje in/ali akumulatorsko baterijo, ga dvignete ali nosite, se prepričajte, da je izključeno.
Seite 84: Namenska Uporaba
Vrtalno kladivo, stranski ročaj, omejevalnik globine, mast, krpa za čiščenje, navodila za uporabo. Nasvet Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete pri servisu Hilti ali na spletni strani: www.hilti.com Slovenščina...
Seite 85: Tehnični Podatki
Podatki veljajo za nazivno napetost 230 V. Pri različnih izvedbah v posameznih državah ali drugačni napetosti se lahko podatki razlikujejo. Nazivna napetost, frekvenca in nazivna poraba moči oz. nazivni tok orodja so navedeni na tipski ploščici. Model TE 30 TE 30AVR Teža v skladu s postopkom EPTA 01 4,1 kg 4,2 kg 4.2 Informacije o hrupu in vrednosti nihanja...
Seite 86 5.1.3 Vstavljanje nastavka 1. Natični del nastavka rahlo namažite z mastjo. ◁ Uporabljajte le originalno mast Hilti. Neustrezna mast lahko poškoduje orodje. 2. Nastavek vstavite v vpenjalno glavo in ga ob rahlem pritiskanju zavrtite, da se slišno zaskoči. 3. Po vstavitvi povlecite nastavek, da se prepričate, ali je pravilno nameščen.
Seite 87 5.2.6 Dletenje (samo TE 30-AVR) ▶ Stikalo za izbiro funkcij nastavite na ta simbol: 6 Nega izdelka OPOZORILO Nevarnost zaradi električnega udara! Nepravilna popravila na električnih delih lahko povzročijo težke poškodbe in opekline. ▶ Električne komponente smejo popravljati samo strokovnjaki električarji.
Seite 88 9 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Seite 89: Български
1 Данни за документацията 1.1 Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други...
Seite 90: Информация За Продукта
1.4 Информация за продукта Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- ления...
Seite 91 ▶ Ако не можете да избегнете работа с електроинструмента във влажна среда, използвайте ключ с дефектнотокова защита. Използването на ключ с дефектнотокова защита намалява риска от електрически удар. Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа...
Seite 92: Употреба По Предназначение
2.2 Допълнителни указания за безопасност за ударен секач Безопасен начин на работа ▶ Използвайте продукта само в технически изправно състояние. ▶ Никога не извършвайте манипулации или промени по уреда. ▶ Използвайте доставените заедно с уреда допълнителни ръкохватки. Загубата на контрол може да доведе...
Seite 93: Обем На Доставката
Указание За безопасна работа използвайте само оригинални резервни части и кинсумативи. Разрешените от нас резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Център на Hilti или на: www.hilti.com 4 Технически данни 4.1 Комбинирана ударно-пробивна машина При работа с генератор или трансформатор мощността им на отдаване трябва да бъде най-малко...
Seite 94 5.1.3 Поставяне на инструмент 1. Смажете леко опашката за захващане на сменяемия инструмент. ◁ Използвайте само оригинална смазка на Hilti. Неправилната смазка може да причини повреди по уреда. 2. Поставете сменяемия инструмент в патронника и го завъртете с минимална сила на натиск, докато...
Seite 95 ▶ Поставете превключвателя за избор на функции върху този символ: 5.2.4 Ударно пробиване (пробиване с удар) ▶ Поставете превключвателя за избор на функции върху този символ: 5.2.5 Позициониране на секач (само TE 30-AVR) ВНИМАНИЕ Опасност от нараняване Загуба на контрол върху посоката на къртене.
Seite 96 инструмента. 9 Третиране на отпадъци Уредите на Hilti са произведени в по-голямата си част от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Български Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 97 или Вашия търговски представител. ▶ Не изхвърляйте електроинструменти заедно с битови отпадъци! 10 Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. Български Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 98: Română
1 Date privind documentaţia 1.1 Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Seite 99: Informaţii Despre Produs
1.4 Informaţii despre produs Produsele Hilti sunt destinate utilizatorilor profesionişti, iar operarea cu acestea, întreţinerea şi repararea lor sunt activităţi permise numai personalului autorizat şi instruit. Acest personal trebuie să fie instruit în mod special cu privire la potenţialele pericole. Produsul şi mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinaţiei de către personal neinstruit.
Seite 100 Securitatea persoanelor ▶ Procedaţi cu atenţie, concentraţi-vă la ceea ce faceţi şi lucraţi în mod raţional atunci când manevraţi o sculă electrică. Nu folosiţi nicio sculă electrică dacă sunteţi obosit sau dacă vă aflaţi sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase.
Seite 101: Utilizarea Conformă Cu Destinaţia
▶ Ţineţi întotdeauna ferm maşina cu ambele mâini de mânerele izolate. Ţineţi mânerele uscate şi curate. Contactul cu un conductor parcurs de curent poate pune sub tensiune şi piesele metalice ale maşinii şi poate duce la electrocutări. ▶ Pe parcursul utilizării, dumneavoastră şi persoanele din apropiere purtaţi ochelari de protecţie, cască de protecţie, căşti antifonice, mănuşi de protecţie şi o mască...
Seite 102: Dispozitive De Siguranţă
Pentru o exploatare sigură utilizaţi numai piese de schimb şi materiale consumabile originale. Piese de schimb, materiale consumabile şi accesorii avizate de noi pentru produs găsiţi la centrul dumneavoastră Hilti sau la: www.hilti.com 4 Date tehnice 4.1 Maşină de perforat multifuncţională...
Seite 103: Modul De Utilizare
1. Gresaţi cu puţină unsoare coada de fixare a dispozitivului de lucru. ◁ Utilizaţi numai unsoare originală de la Hilti. Un unsoare greşită poate cauza deteriorări la maşină. 2. Introduceţi dispozitivul de lucru în mandrină şi rotiţi-l cu o uşoară presiune de apăsare, până când se înclichetează...
Seite 104 ▶ Fixaţi selectorul de funcţii pe acest simbol: 5.2.4 Găurire cu percuţie (perforare cu ciocanul) ▶ Fixaţi selectorul de funcţii pe acest simbol: 5.2.5 Poziţionare daltă (numai TE 30-AVR) AVERTISMENT Pericol de accidentare Pierderea controlului asupra direcţiei de dăltuire. ▶ Nu lucraţi în poziţia "Poziţionare daltă". Fixaţi selectorul de funcţii pe poziţia "Dăltuire" , până când se fixează.
Seite 105 Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări.
Seite 106 10 Garanţia producătorului ▶ Pentru relaţii suplimentare referitoare la condiţiile de garanţie, vă rugăm să vă adresaţi partenerului dumneavoastră local Hilti. Română Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 107: Türkçe
1 Dokümantasyon verileri 1.1 Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Seite 108: Ürün Bilgileri
Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Güvenlik 2.1 Elektrikli el aletleri için genel güvenlik uyarıları...
Seite 109 ▶ Kişisel koruyucu donanım ve her zaman bir koruyucu gözlük takınız. Elektrikli el aletinin türüne ve kullanımına göre toz maskesi, kaymayan güvenlik ayakkabısı, koruyucu kask veya kulaklık gibi kişisel koruma donanımlarının kullanılması yaralanma riskini azaltır. ▶ İstem dışı çalışmayı önleyiniz. Güç kaynağına ve/veya aküyü bağlamadan, girişini yapmadan veya taşımadan önce elektrikli el aletinin kapalı...
Seite 110: Usulüne Uygun Kullanım
Kırıcı-delici, yan tutamak, derinlik mesnedi, gres, temizleme bezi, kullanım kılavuzu. Uyarı Güvenli çalışma için sadece orijinal yedek parçalar ve sarf malzemeleri kullanınız. Tarafımızdan onaylanmış yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Center veya www.hilti.com adresinde bulabilirsiniz: Türkçe Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 111: Teknik Veriler
Veriler, 230 V bir nominal gerilimi için geçerlidir. Farklı gerilimlerde ve ülkeye özgü modellerde veriler değişebilir. Aletinizin nominal gerilimini ve frekansını, ayrıca nominal akım tüketimini veya nominal akımını tip plakasından öğrenebilirsiniz. Model TE 30 TE 30AVR 01 EPTA Prosedürü'ne göre ağırlık 4,1 kg 4,2 kg 4.2 Ses bilgisi ve titreşim değerleri...
Seite 112 5.1.3 Aletin takılması 1. Ek aletin giriş ucunu gresle hafifçe yağlayın. ◁ Sadece Hilti marka orijinal gres kullanınız. Yanlış bir gres alette hasara neden olabilir. 2. Ek aleti alet bağlantı yerine takınız ve hafifçe bastırarak duyulur şekilde yerine oturana kadar döndürünüz.
Seite 113 • Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. 8 Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza Olası sebepler Çözüm Alet çalışmıyor veya çalışma...
Seite 114 9 İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini çöpe atmayınız! 10 Üretici garantisi...
Seite 115 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ • ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬...
Seite 116 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Seite 117 ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﺷ‬ ‫ﻷ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺳ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ‫. ﺎ‬ ‫ﻬ ﺑ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﻨ‬ ‫ﻋ‬ ‫ﻞ‬ ‫ﻘ‬ ‫ﻌ‬ ‫ﺘ ﺑ‬ ‫ﺔ‬ ‫ﻴ...
Seite 118 ‫ﻥ‬ ‫ﺇ‬ ‫ﺚ‬ ‫ﻴ ﺣ‬ ‫ﺾ‬ ‫ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻓ ﺎ‬ ‫ﻈ‬ ‫ﻧ ﻭ‬ ‫ﻑ‬ ‫ﺎ ﻔ‬ ‫ﺟ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻆ‬ ‫ﻓ‬ ‫ﺎ ﺣ‬ ‫ﻝ‬ ‫ﻭ‬ ‫ﺰ ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺾ‬ ‫ﺒ ﻘ‬ ‫ﻤ‬ ‫ﻟ...
Seite 119 ‫ﻦ‬ ‫ﻣ‬ ‫ﻙ‬ ‫ﺯ‬ ‫ﺎ ﻬ‬ ‫ﺠ ﻟ‬ ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻳ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ TE 30AVR TE 30 ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ EPTA 01 ‫ﻝ‬ ‫ﻮ‬ ‫ﻛ‬ ‫ﻮ‬ ‫ﺗ‬ ‫ﻭ‬ ‫ﺮ ﺒ‬...
Seite 120 TE 30AVR TE 30 ‫² ﺔ‬ ‫ﻴ ﻧ‬ / ‫ﺎ ﺛ‬ ‫ﻡ‬ ‫² ﺔ‬ ‫ﻴ ﻧ‬ / ‫ﺎ ﺛ‬ ‫ﻡ‬ ‫ﺕ‬ ‫ﻭ‬ ‫ﺎ‬ ‫ﻔ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻧ‬ ‫² ﺔ‬ ‫ﻴ ﻧ‬ / ‫ﺎ ﺛ‬ ‫ﻡ‬ •...
Seite 121 ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ ﻟ‬ ‫ﺍ ﺭ‬ ‫ﺎ ﻴ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺡ ﺎ‬ ‫ﺘ ﻔ‬ ‫ﻣ‬ ‫ﻂ‬ ‫ﺒ‬ ‫ﺿ‬ ‫ﺍ‬ ◀ TE 30-AVR ‫ﺯ‬ ‫ﺍ ﺮ‬ ‫ﻄ‬ ‫ﻟ ﺍ‬ ‫ﻂ‬ ‫ﻘ‬ ) ‫ﻓ‬ ‫ﻞ‬ ‫ﻴ‬ ‫ﻣ‬ ‫ﺯ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬...
Seite 122 ‫ﻛ‬ ‫ﺬ‬ ‫ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ Hilti ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺨ‬ ‫ﻟ ﺍ‬...
Seite 123: Пояснення Символів
1 Інформація про документацію 1.1 Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Seite 124: Сертифікат Відповідності
діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Безпека 2.1 Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Seite 125: Українська
гострих кромок або рухомих частин інструмента. Пошкоджені або заплутані кабелі підвищують ризик ураження електричним струмом. ▶ Працюючи з електроінструментом під відкритим небом, використовуйте лише подовжуваль- ний кабель, придатний для зовнішнього застосування. Використання подовжувального кабелю, призначеного для зовнішнього застосування, зменшує ризик ураження електричним струмом. ▶...
Seite 126 ▶ Під час експлуатації електроінструмента, приладдя до нього, робочих інструментів тощо до- тримуйтесь наведених у цьому документі вказівок. При цьому завжди враховуйте умови в місці виконання робіт та дії, яких вимагає поставлене завдання. Використання електроінструментів не за призначенням може призвести до виникнення небезпечних ситуацій. Сервісне...
Seite 127: Використання За Призначенням
Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Із рекомендованими запасними частинами, видатковими матеріалами та приладдям для Вашого інструмента Ви можете ознайомитися у найближчому сервісному центрі Hilti або на веб-сайті www.hilti.com 4 Технічні дані 4.1 Комбінований перфоратор...
Seite 128: Підготовка До Роботи
вживати додаткових заходів безпеки з метою захисту працівників від дії шуму та/або вібрації, зокрема: проводити своєчасне технічне обслуговування електроінструмента та змінних робочих інструментів до нього, утримувати руки у теплі, належним чином організовувати робочий процес. Рівень шуму, визначений згідно зі стандартом EN 60745-2-6 TE 30 TE 30AVR Рівень шумової потужності (L 103 дБ(А) 103 дБ(А)
Seite 129: Під Час Роботи
5.1.3 Установлення змінного робочого інструмента 1. Нанесіть мастило тонким шаром на хвостовик змінного робочого інструмента. ◁ Використовуйте лише оригінальне мастило виробництва компанії Hilti. Використання неналеж- ного мастила може спричинити несправність інструмента. 2. Уставте змінний робочий інструмент у затискний патрон та, злегка натиснувши на нього, прокрутіть...
Seite 130 ◁ Зубило може бути виставлене в 12 різних позиціях (через кожні 30°). Це надає можливість працювати пласкими та фасонними зубилами в оптимальному для кожного їх різновиду робочому положенні. 5.2.6 Довбання отворів (тільки TE 30-AVR) ▶ Установіть перемикач функцій у положення, відмічене символом: 6 Догляд за виробом...
Seite 131 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Seite 132: Қазақ
1 Құжаттама бойынша деректер 1.1 Бұл құжаттама туралы • Іске қосу алдында осы құжаттаманы оқып шығыңыз. Бұл қауіпсіз жұмыс пен ақаусыз басқару үшін алғышарт болып табылады. • Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз. • Пайдалану бойынша нұсқаулықты әрдайым өнімде сақтаңыз және оны басқа тұлғаларға тек осы нұсқаулықпен...
Seite 133 Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Қауіпсіздік 2.1 Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Барлық қауіпсіздік нұсқауларын және жалпы нұсқауларды оқып шығыңыз. Төменде...
Seite 134 ▶ Егер электр құралмен ылғалдылық жағдайларында жұмыс істеуді болдырмау мүмкін емес болса, шығып кететін токтан қорғау автоматын қолданыңыз. Шығып кететін токтан қорғау автоматын қолдану электр тогының соғу қаупін азайтады. Адамдардың қауіпсіздігі ▶ Ұқыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және электр құралмен жұмыс істеуге дұрыс қараңыз.
Seite 135 ▶ Аспап жинағына кіретін қосымша тұтқыштарды қолданыңыз. Аспапты басқаруды жоғалту жарақат- тарға әкелуі мүмкін. ▶ Тесіп өтетін бұрғылау кезінде қауіпті аймақты қабырғаның қарама-қарсы жағынан қоршаңыз. Сыртқа шығатын және/немесе төмен түсетін сынықтар адамдарға жарақат тигізуі мүмкін. ▶ Әрқашан аспапты екі қолмен оқшауланған тұтқыштарынан берік ұстаңыз. Тұтқышты құрғақ әрі таза күйінде...
Seite 136: Жеткізілім Жинағы
Нұсқау Қауіпсіз жұмысты қамтамасыз ету үшін тек түпнұсқа қосалқы бөлшектер мен шығын материалдарын қолданыңыз. Біз рұқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti орталығында немесе келесі сайтта қолжетімді: www.hilti.com 4 Техникалық сипаттамалар 4.1 Құрама перфоратор Генераторда немесе трансформаторда жұмыс істеген кезде, осы шығыс қуат аспаптың түр кестесінде...
Seite 137: Қызмет Көрсету
2. Құрал бекіткішін орнатыңыз/бөлшектеңіз. 5.1.3 Құралды орнату 1. Алмалы-салмалы аспап ұшын аздап майлаңыз. ◁ Тек Hilti компаниясы ұсынған түпнұсқа жағармай қолданыңыз. Қате майды қолдану аспапқа зақым келтіруі мүмкін. 2. Алмалы-салмалы аспапты құрал бекіткішіне енгізіңіз және оны шерту дыбысы естілгенше сәл басып...
Seite 138 ▶ Функцияны таңдау қосқышын осы белгіге орнатыңыз: 5.2.4 Соққымен бұрғылау (соғатын бұрғылау) ▶ Функцияны таңдау қосқышын осы белгіге орнатыңыз: 5.2.5 Кескішті орналастыру (тек TE 30-AVR) АБАЙЛАҢЫЗ Жарақат алу қаупі Кескіш бағытының бақылауын жоғалту. ▶ «Қашау күйін таңдау» күйінде жұмыс істемеңіз. Функцияны таңдау қосқышын тірелгенше...
Seite 139 сақтаңыз. • Электр аспапты ұзақ уақыт тасымалдаған не сақтаған соң, оны пайдалану алдында зақымдарының бар-жоғын тексеріңіз. 8 Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп Шешім Аспап жұмыс істемейді...
Seite 140 аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз. ▶ Электр құралдарды үй қоқысымен бірге тастамаңыз! 10 Өндіруші кепілдігі ▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне хабарласыңыз. Қазақ Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 141 1 記録データ 1.1 本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。 1.2 記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。記号と組み合わせて以下の注意喚起語が使用されています：危険！この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告事項！この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意！この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください...
Seite 142 製品世代製造番号： 1.5 適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 安全 2.1 電動工具の一般安全注意事項警告事項安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）およびバッテ...
Seite 143 ▶ 電動工具の不意な始動は避けてください。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。電動工具の使用および取扱い...
Seite 144 接触圧が高すぎてモーターが過負荷になると、本体の出力が著しく低下するか、本体が動作を停止することがあります。過負荷により停止または回転数の低下が発生した場合は、本体を負荷から解放して約 30 秒間無負荷回転数で作動させてください。 3.6 本体標準セット構成品ロータリーハンマードリル、サイドハンドル、デプスゲージ、グリス、ウエス、取扱説明書。注意事項安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti センターにお問い合わせいただくか、あるいはwww.hilti.com でご確認ください。日本語 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 145 4.1 コンビハンマードリル発電機または変圧器を使用しての作業の場合は、それらは本体の銘板に記載されている定格電力より 2 倍以上大きな出力がなければなりません。変圧器または発電機の作動電圧は、常に本体の定格電圧の +5 %...-15 % の範囲になければなりません。値は 230 V の定格電圧に対するものです。電圧の違いおよび国別仕様の相違により値は異なります。本体の銘板に記載されている定格電圧と周波数、および定格電力または定格電流を確認してください。モデル TE 30 TE 30AVR 重量（EPTA プロシージャ 01 に準拠） 4.1 kg 4.2 kg 4.2 騒音および振動値について本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適してい...
Seite 146 5.2.3 回転のみ ▶ 機能切り替えスイッチをこの記号に合わせてください：。 5.2.4 回転＋打撃（打撃穿孔） ▶ 機能切り替えスイッチをこの記号に合わせてください：。 5.2.5 チゼル角度調整（TE 30-AVR のみ）注意負傷の危険ハツリ方向のコントロールの喪失。 ▶ 機能切り替えスイッチが「チゼル角度調整」位置で作業をしないでください。機能切り替えスイッチを「ハツリ作業」の位置にし、その位置にロックさせます。日本語 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 147 ▶ 機能切り替えスイッチをこの記号に合わせてください：。 ◁ チゼルは 12 の異なる位置に（30° ステップで）調整することができます。これによってコールドチゼルでもスケーリングチゼルでも、最適の角度で作業できます。 5.2.6 ハツリ作業（TE 30-AVR のみ） ▶ 機能切り替えスイッチをこの記号に合わせてください：。 6 製品の手入れ警告感電による危険！電気部品の誤った修理は、重傷事故および火傷の原因となることがあります。 ▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリストだけです。 ▶ 本製品、特にグリップ表面を乾燥させ、清潔に保ち、オイルやグリスが付着しないようにしてください。洗剤、磨き粉等のシリコンを含んだ清掃用具は使用しないでください。...
Seite 148 ない。トップ位置まで引き戻し、先端工具を取り外す。 9 廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 本体を一般ゴミとして廃棄してはなりません。 10 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。日本語 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 149 1 문서 관련 기재사항 1.1 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 1.2 기호...
Seite 150 1.4 제품 정보 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기구에 의해 부상을 당할 위험이...
Seite 151 ▶ 실수로 기기가 작동하지 않도록 주의하십시오. 전동공구를 전원 그리고/또는 배터리에 연결하기 전, 보관 또는 운반 전에 전동공구가 스위치 OFF 상태인지 확인하십시오. 전동공구 운반 시 스위치에 손가락을 대거나 스위치가 켜진 상태에서 전원을 연결하면 사고를 유발할 수 있습니다. ▶ 전동공구의 스위치를 켜기 전, 조정공구 또는 렌치를 제거하십시오. 기기 회전부에 남아있는 공구나 렌치로...
Seite 152 로터리 함마 드릴, 사이드 핸들, 깊이 게이지, 그리스, 천, 사용설명서. 지침 안전한 사용을 위해서 순정 예비 부품 및 소모품만을 사용하십시오. 해당 제품에 허용되는 예비 부품, 소모품 및 액세서리는 Hilti 서비스 센터 또는 www.hilti.com에서 확인할 수 있습니다. 4 기술 제원 4.1 콤비 해머...
Seite 153 모델 TE 30 TE 30-AVR EPTAProcedure 01에 따른 무게 4.1kg 4.2kg 4.2 소음 정보 및 진동 값 이 지침에 제시된 음압 및 진동수준은 표준화된 측정방법에 따라 측정된 것이며, 전동 공구를 서로 비교하기 위한 용도로 사용할 수 있습니다. 음압 및 진동 수준은 노출 정도를 사전에 예측하는 데에도 유용하게 사용할...
Seite 154 5.1.3 공구 삽입 1. 드릴 섕크식 공구 비트를 가볍게 기름칠하십시오 ◁ Hilti의 순정 그리스만 사용하십시오. 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. 2. 공구 비트를 척 아답타에 끼운 다음, 잠기는 소리가 날 때까지 공구 비트를 가볍게 누르면서 돌리십시오. 3. 장착 후 공구를 잡아 당겨, 제대로 잠겨졌는지를 점검하십시오.
Seite 155 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동 공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 8 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책...
Seite 156 9 폐기 Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담자에게 문의하십시오. ▶ 전동공구를 일반 가정의 쓰레기처럼 폐기해서는 안 됩니다. 10 제조회사 보증...
Seite 157 1 文件相關資訊 1.1 關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。 1.2 已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。下列標示和符號會搭配使用：危險！此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告！此標語警示可能會發生造成人員受傷或死亡之危險。小心！此標語警示可能會發生造成人員輕微受傷或材料損壞之危險情況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作手冊使用操作說明與其他資訊 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。項目參考編號用於總覽圖解，並請參閱產品總覽部分中使用的編號。本符號是為了讓您在操作本產品時可以注意某些重點。 1.3 產品專屬符號 1.3.1 產品上的符號產品上採用下列符號：以鎚擊動作進行鑽孔（鎚擊鑽孔）鑿孔鑿子定位防護等級II（雙重絕緣）每分轉數無負載下的額定速率...
Seite 158 詳細資訊。產品資訊鑽鑿兩用電鎚鑽 TE 30 / TE 30AVR 產品代別序號 1.5 符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔並存放在： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 2 安全性 2.1 一般電動機具安全警告警告請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中所稱的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。...
Seite 159 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座，或將電池匣自電動機具卸下。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先修理再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用途可能會造成危險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 2.2 鑿破機的其他安全操作說明人員安全 ▶ 請使用狀態良好無瑕疵的產品。 ▶ 勿嘗試以任何方式改裝機具。 ▶ 請使用機具輔助握把。機具失控可能導致人員受傷。 ▶ 若工作包含鑿穿作業，請於工件另一面一併採取適當的防護措施。鑿穿的碎片會掉落和 / 或造成他人受傷。 ▶ 保持以雙手緊握機具絕緣握把。請保持機具握把清潔和乾燥。若配件工具與帶電纜線接觸，機具的金屬零件也會通電，而造成觸電的情況。 ▶ 機具運轉時，您與附近的所有人都必須配戴合適的護目鏡及安全帽、聽力保護耳罩、保護性手套和呼吸保護口罩。...
Seite 160 如果馬達壓力過載，機具效能便會明顯下降或完全停住。如果機具空轉或是因過載造成轉速大幅降低，請鬆開所施加的壓力，讓它在無負載下運轉約30秒。 3.6 配備及數量旋轉鎚、側向握把、深度計、潤滑劑、清潔擦拭布、操作說明。注意為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti維修中心或網站：www.hilti.com選購Hilti認可的備件、耗材和配件。 4 技術資料 4.1 鑽鑿兩用電鎚鑽如果要使用發電機或變壓器供電，必須至少能提供兩倍於機具額定銘板上標示的額定輸入值電力。發電機或變壓器的操作電壓必須隨時介於機具額定電壓+5%和–15%以內。此處提供的資料適用於230V的額定電壓。資料可能會因為與額定電壓的偏差以及特定國家版本的系統而有所差異。關於機具的電壓、頻率、電流和輸入電源功率的詳細資訊，請參閱機具的額定銘牌。型號 TE 30 TE 30AVR 重量（依據EPTA程序01） 4.1 kg 4.2 kg 4.2 噪音資訊及震動值操作說明中所提供之音壓和震動值已參照標準測量，並可用來比較不同電子機具之噪音。它們也可作為噪音量的初步評估。提供之資料表示電子機具主要應用時之數值。若電子機具應用於不同之用途，搭配不同的配件工具或在保養不良的情況下，其數據可能有所不同。在作業過程中，這有可能大量提高其噪音量。當機具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。如此一來，作業過程中的總噪音量將大幅降低。確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養電子機具與其配件、操作前保持雙手溫暖、作業型式之安排等。噪音值（依據EN 60745-2-6） TE 30 TE 30AVR...
Seite 161 5.1.2 安裝 / 拆下夾頭注意有受傷的危險若有安裝深度計但未使用，可能會阻礙操作。 ▶ 請將深度計自充機具卸下。 1. 將功能選擇開關設定至此位置：。 2. 安裝 / 移除夾頭。 5.1.3 安裝配件工具 1. 在配件工具的連接頭添加少量的潤滑油。 ◁ 務必使用原廠Hilti潤滑劑。使用錯誤的油脂會造成機具損壞。 2. 盡可能將配件工具推入夾頭內，轉動並輕壓直到發出咬合的喀搭聲為止。 3. 裝上配件工具後，請將其抓住並拉動以確認是否已咬合至定位。 ◁ 產品已可以使用。 5.1.4 卸下配件工具 ▶ 將夾頭拉回直到移除配件工具為止。 5.1.5 調整深度計（選配） 1. 拉起深度計釋放扣鉤。 2. 將深度計調整至需要的鑽孔深度。 5.2 工作類型...
Seite 162 5.2.3 無鎚擊鑽孔 ▶ 將功能選擇開關設定至本符號：。 5.2.4 以鎚擊動作進行鑽孔（鎚擊鑽孔） ▶ 將功能選擇開關設定至本符號：。 5.2.5 定位鑿子（僅TE 30-AVR）注意有受傷的危險！無法掌控鑿子方向。 ▶ 當選擇開關設定為「鑿子定位」時，請勿操作機具。將功能選擇開關轉到「鑿孔」位置。 ▶ 將功能選擇開關設定至本符號：。 ◁ 鑿子可調整在12種不同位置（每30°一段）。這樣便可確保扁鑿和各形狀鑿子可以設定在最佳運作位置。 5.2.6 鑿孔（僅TE 30-AVR） ▶ 將功能選擇開關設定至本符號：。 6 產品保養警告電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 ▶ 保持產品尤其是握把表面清潔，避免油脂及潤滑油。勿使用含硅樹脂的清潔或亮光劑。 ▶ 通風口阻塞時請勿使用產品。請使用乾燥的刷子小心清潔通風口。勿讓異物進入產品內部。...
Seite 163 ▶ 請確認電源供應的額定電壓是否正確。鑽頭無法旋轉。 ▶ 將功能選擇開關設定至「無鎚擊功能選擇開關未啟用或在「鑿鑽孔」或「鎚擊鑽孔」。孔」或「鑿位調整」位置。鑽頭無法鬆開。夾頭未完全拉回。 ▶ 將夾頭拉回直到移除配件工具為止。 9 廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。 ▶ 請勿將電子機具或設備與一般家用廢棄物一同回收！ 10 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。繁體中文 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 164 1 文档信息 1.1 关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。 1.2 使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。以下信号词与符号结合使用：危险！用于提醒人们注意可能导致严重或致命人身伤害的迫切危险。警告！用于提醒人们注意可能导致严重或致命人身伤害的潜在危险。小心！用于提醒人们注意可能导致轻微人身伤害或财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明使用说明和其他有用信息 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用项目参考号，指的是产品概览部分中使用的按键编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。 1.3 取决于产品的符号 1.3.1 产品上的符号产品上使用下列符号：通过锤击作用钻孔 (锤击钻孔) 凿边凿子定位保护等级 II (双重绝缘) 每分钟转数...
Seite 165 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息组合锤 TE 30 / TE 30AVR 分代号序列号 1.5 符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档的存档和存放位置为： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 2 安全 2.1 电动工具通用安全警告 -警告- 警告!阅读所有警告和所有说明! 不遵照以下警告和说明会导致电击、着火和／或严重伤害。保存所有警告和说明书以备查阅。在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。工作场地的安全 ▶ 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。...
Seite 166 ▶ 如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。 ▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/ 或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。 ▶ 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。 ▶ 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。 ▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 2.2 破碎机的其它附加安全说明人身安全 ▶ 只有产品处于良好的技术状态时才能使用。 ▶ 切勿试图以任何方式篡改或改造电动工具。 ▶ 应使用随电动工具提供的辅助把手。对工具失去控制可能会导致人身伤害。 ▶ 在需要穿透的待加工工件的对侧采取适当的安全措施。被钻下的工件部分可能会弹出或掉落并伤害到其他人。 ▶ 应始终用双手通过绝缘把手稳稳握住工具。保持把手清洁干燥。如果配套工具接触到带电电缆，电动工具的金属部件也将带电，从而导致电击。 ▶ 当使用本电动工具时，您和附近的任何其他人员都必须戴上适当的护目装置、安全帽、护耳装置、防护手套和呼吸防护装置。...
Seite 167 产品可以选配 Active Vibration Reduction (AVR) 系统，它能显著减轻振动。 3.5 安全装置该电动工具配备了电机保护系统。系统监测电流输入和电机温度，从而防止工具出现过热。如果因施加过高的工作压力而使电机过载，则电动工具的性能明显降低或可能完全停止。如果电动工具因过载而停止或明显减速，则释放对工具施加的压力，然后使其空载运行约 30 秒。 3.6 供货提供的部件：旋转电锤、侧面手柄、深度计、润滑脂、清洁布、操作说明。 -注意- 为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。喜利得所推荐的和产品配套的备件、消耗品和附件可到您当地的 Hilti 中心购买或通过网址 www.hilti.com 在线订购。 4 技术数据 4.1 组合锤当通过发电机或变压器供电时，发电机或变压器的输出功率必须至少达到本电动工具铭牌上显示的额定输入功率的两倍。变压器或发电机的工作电压必须始终保持在本电动工具额定电压的 +5% 和 -15% 范围内。给出的信息适用于 230 V 额定电压。在偏离额定电压的情况下，或针对特定国家的版本不同，数据可能有所区别。有关电动工具额定电压、频率、电流和输入功率的详细信息，请参见其铭牌。模型 TE 30 TE 30-AVR 重量...
Seite 168 5.1.2 安装 / 拆卸夹头 -小心- 伤害风险安装而不使用深度计可能对操作者造成阻碍。 ▶ 从工具上拆下深度计。 1. 将功能选择开关设置至该位置： 2. 安装 / 拆卸夹头。 5.1.3 安装配套工具 1. 在配套工具的连接端涂抹少量润滑脂。 ◁ 只能使用原装 Hilti 润滑脂。使用错误的润滑脂可能会导致工具损坏。 2. 将配套工具推入夹头 (推到底为止)，转动配套工具并略微施力，直至其咔哒一声咬合。 3. 安装配套工具后，请务必握住并拉动它，确认其已可靠接合。 ◁ 本产品处于备用状态。 5.1.4 拆卸配件工具 ▶ 向后拉动夹头，直到拉不动为止，然后拆下配套工具。 5.1.5 调整深度计 (选装) 1. 拉动深度计释放挂钩。 2. 调整深度计至期望的钻孔深度。...
Seite 169 5.2.2 功能选择开关 ▶ 将功能选择开关设置到所需的工作位置。 ◁ 电机运行时请勿操作功能选择开关。损坏风险！ 5.2.3 不带锤击作用的钻孔 ▶ 将功能选择开关设置到该符号： 5.2.4 通过锤击作用钻孔 (锤击钻孔) ▶ 将功能选择开关设置到该符号： 5.2.5 设置凿子的位置 (仅限 TE 30-AVR) -小心- 人身伤害的危险！失去对凿子方向的控制。 ▶ 当选择开关被设置到“凿子定位”位置时，不要操作工具。将功能选择开关转到“凿边”位置。 ▶ 将功能选择开关设置到该符号：。 ◁ 可以将凿子调整至 12 个不同位置 (以 30° 为增量)。这样可确保总是可以将平头和成形凿子设置到最佳工作位置。 5.2.6 凿边 (仅限 TE 30-AVR) ▶...
Seite 170 或“锤击置。钻孔”位置。无法释放钻头。夹头未完全向后拉回。 ▶ 向后拉动夹头，直到拉不动为止，然后拆下配套工具。 9 废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多信息。 ▶ 不允许将电动工具或设备与家用垃圾一起处理。 10 制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。中文 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 171 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...
Seite 172 *2143375* 2143375 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20161207 Printed: 11.01.2017 | Doc-Nr: PUB / 5324616 / 000 / 00...

Diese Anleitung auch für:

Te 30-avr

Hilti TE 30 Original Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Hilti TE 30

Inhaltszusammenfassung für Hilti TE 30

Diese Anleitung auch für:

Inhaltsverzeichnis
