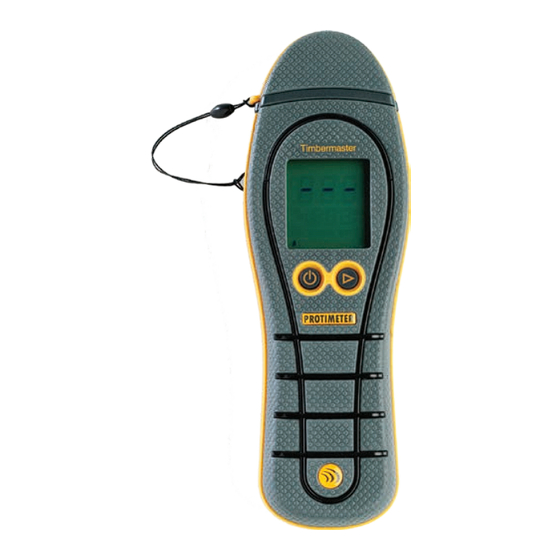

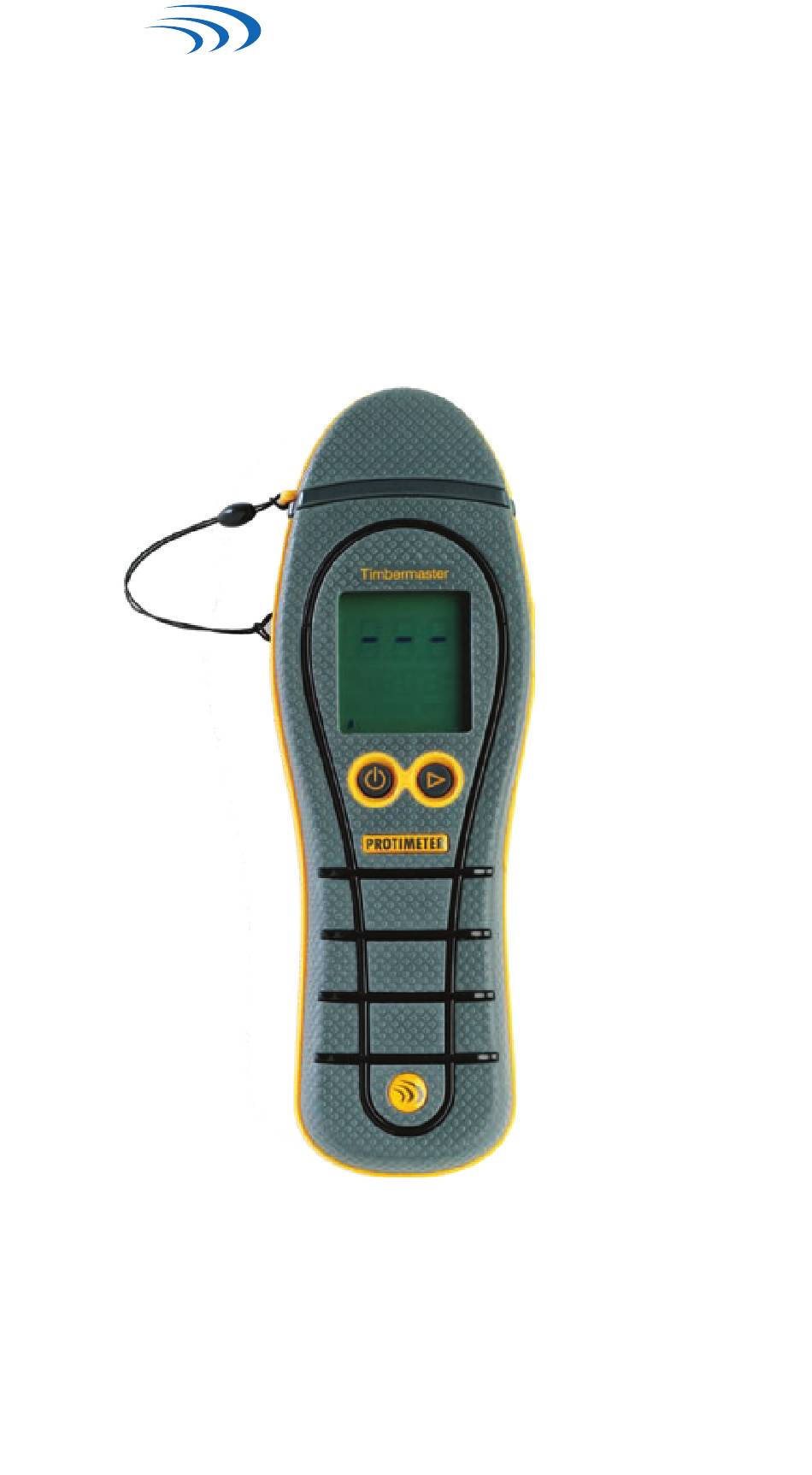

- Seite 1 PROTIMETER TimberMaster Protimeter Moisture Meter (Feuchtigkeitsmessgerät) (BLD5605, BLD5609, BLD5605-SW, BLD5609-SW) Bedienungsanleitung Amphenol INS5605-DE Rev. B Advanced Sensors Oktober 2017...
- Seite 2 Leitfähige Materialien wie Salze, Kohlenstoff und Metall können falsche positive Messwerte liefern. Fühlerspitzen-Betriebsart (WME) Der Protimeter TimberMaster ist ein Leitfähigkeits-Feuchtig- keitsmessgerät das für den Gebrauch in Holz bestimmt ist. Feuchtigkeitsmessungen können mit den integrierten Elektrodenspitzen durchgeführt werden. Bei Verwendung mit dem Temperaturfühler werden die Feuchtemessungen...
-
Seite 3: Messung Mit Den Integrierten Spitzenelektroden
Anwendung des Protimeter TimberMaster ohne Temperaturfühler Der TimberMaster ist für Holz bei einer Temperatur von 20 °C (68 °F) kalibriert. Im Allgemeinen kann der Einfluss der Temperatur auf die Feuchtigkeitsmessungskalibrierung ungefähr wie folgt kompensiert werden: Ziehen Sie für jeweils 5 °C über 20 °C 0,5 % mc vom angezeigten Wert ab. -
Seite 4: Automatisch Temperaturkorrigierte (Atc) Messwerte
Anwendung des Protimeter TimberMaster mit Temperaturfühler Wenn das zu messende Holz deutlich über oder unter 20 °C (68 °F) liegt, sollte der TimberMaster in Verbindung mit dem Temperaturfühler verwendet werden. Wenn dieser Fühler angeschlossen ist, korrigiert der TimberMaster automatisch den gemessenen Feuchtigkeitswert in Bezug auf die Temperatur. -
Seite 5: Einschalten
Pflege und Wartung Wenn der TimberMaster nicht benutzt wird, bewahren Sie ihn zusammen mit seinem Zubehör in seiner Tasche auf. Bewahren Sie den Satz in einer stabilen, staubfreien, vor direkter Sonneneinstrahlung geschützten Umgebung auf. Entfernen Sie die Batterie vom Gerät, wenn es länger als vier Wochen aufbewahrt werden soll oder wenn das Symbol für niedrige Batteriespannung auf der Anzeige erscheint. -
Seite 6: Referenzmodus Der Messung
Halten Sie die Taste gedrückt und schalten Sie das Gerät durch Drücken von ein. Halten Sie beide Tasten gedrückt, bis der TimberMaster die Version anzeigt. Lassen Sie beide Tasten los, sobald die Versionsnummer angezeigt wird. Das Gerät wechselt in den Einstellungsmodus. Seite 6... -
Seite 7: Hinterleuchtung-Einstellungen
Wenn das Gerät im Einstellungsbildschirm 2 Sekunden lang keinen Tastendruck registriert, wechselt es zur nächsten Einstellung. Durch Drücken der Taste nachdem Sie die gewünschte Einstellung eingegeben haben, wird die Einstellung gespeichert und der Bildschirm wechselt zur nächsten Einstellung. Protimeter TimberMaster Seite 7... -
Seite 8: Auto-Aus-Zeiteinstellungen
Gerät nicht automatisch aus. Ein Benutzer muss es manuell durch 5 Sekunden langes Drücken der Taste ausschalten. Die Ausschaltzeit wird durch Drücken der Taste eingestellt und durch Drücken der Taste gespeichert. Nach dem Speichern der Einstellung wechselt das Gerät zum Bildschirm Messen. Seite 8 Protimeter TimberMaster... -
Seite 9: Halten/Einfrieren Der Messwertanzeige
(ANHALTEN). Ersetzen der Batterie Eine 550mAh Batterie hält für mehr als 20 Stunden ununterbrochen Betrieb des TimberMaster. Eine Batterie niedrig Anzeige auf dem Bildschirm zeigt an, dass die Batterie bald ersetzt werden muss. Entfernen Sie die zum Festhalten des Batteriedeckels an der Rückseite des Geräts angebrachte Schraube. - Seite 10 Druck mit dem Daumen nach unten, um das Batteriefach zu öffnen. Entfernen Sie und ersetzen Sie die Batterie. Achten Sie darauf, dass die Polarität korrekt ist, wie unten angegeben. Legen Sie die Batterie in das Fach ein. Seite 10 Protimeter TimberMaster...
- Seite 11 19 cm x 6,5 cm x 3,5 cm (7,5" x 2,5" x 1,4") Brutto-Gewicht (ohne Batterie): ~228 g Maximale Nadeltiefe Für WME-Spitzen: 0,4” (10 mm) Summer: Akustischer Summer für Tastentöne und Messanzeige, vom Benutzer konfigurierbar Einhaltung gesetzlicher Bestimmungen: CE, RoHS, ETL Protimeter TimberMaster Seite 11...
- Seite 12 15857 USA Priorswood Road Taunton, TA2 8QY, UK T: +1 814-834-9140 T: +44 1823 335 200 www.protimeter.com www.amphenol-sensors.com Amphenol Copyright ® 2017 Amphenol Thermometrics, Inc. Alle Rechte vorbehalten. Protimeter TimberMaster® ist ein eingetragenes Advanced Sensors Warenzeichen von Amphenol Thermometrics, Inc.
