- Seite 1 PROTIMETER ReachMaster Pro BLD5777 BEDIENUNGSANLEITUNG Amphenol INS5777 Rev. B Advanced Sensors 05/2020...

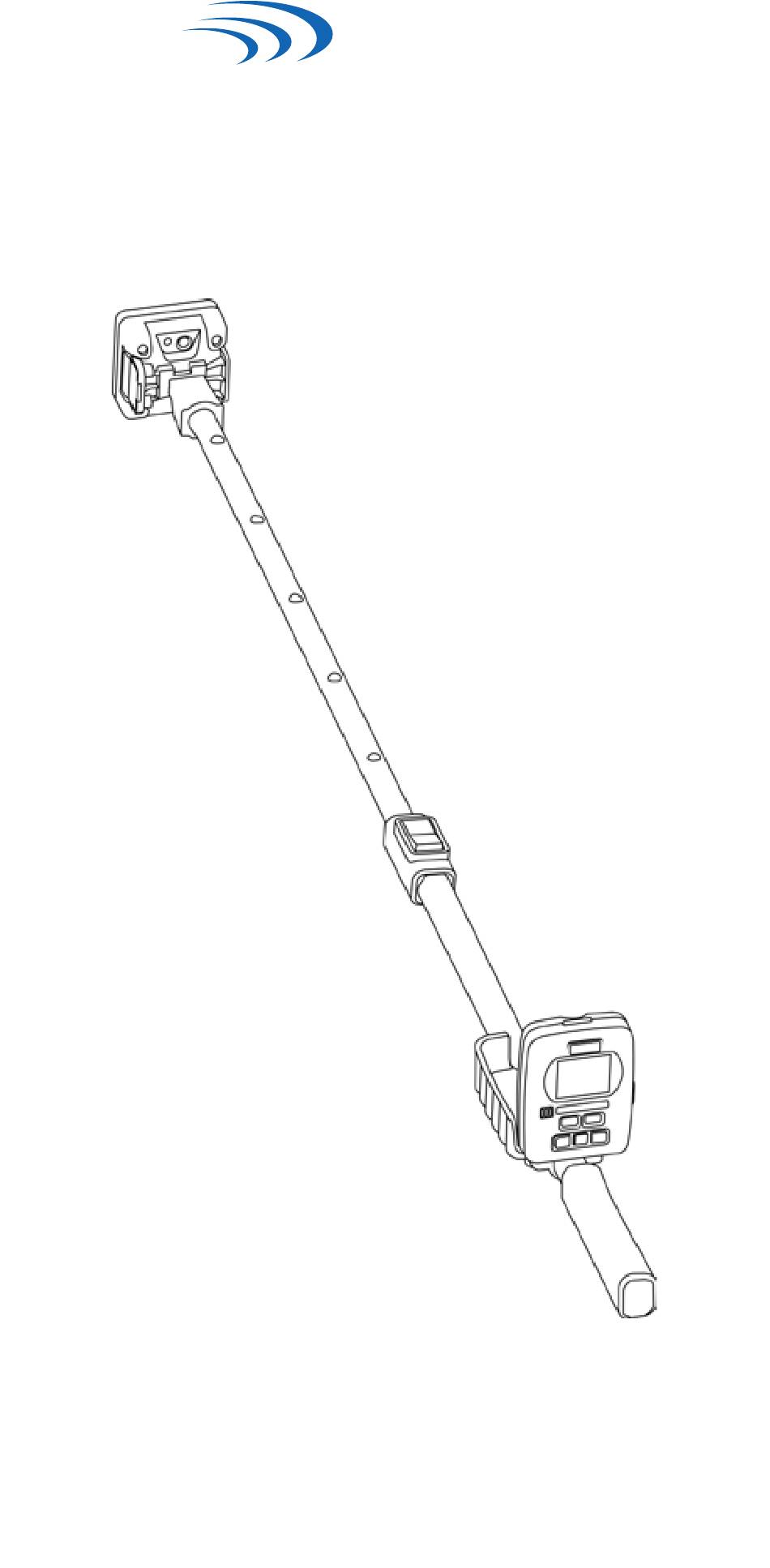

- Seite 2 Schnellstartanleitung Der ReachMaster Pro verfügt über eine Sensor- und eine Anzeigeeinheit, die auf eine Teleskopstange montiert sind, um schwer zugängliche Stellen erreichen zu können. Bevor Sie mit der Arbeit beginnen, müssen Sie Sensor- und Anzeigeeinheit EINschalten. Ziehen Sie dafür zunächst die montierte Batterieisolierung sowohl vom Sensor- als auch vom Anzeigemodul ab.
-
Seite 3: Inhaltsverzeichnis
5.2.6. Kalibrierung ..........14 5.2.7. Informationen ...........14 6. Pflege und Wartung .............14 7. Technische Spezifikationen .........15 7.1. Betriebsbedingungen ..........15 7.2. Maßangaben ............15 7.3. Physische Spezifikationen ........15 7.4. Einhaltung gesetzlicher Bestimmungen ....15 7.5. Benutzeroberfläche ..........15 Protimeter ReachMaster Pro – Bedienungsanleitung | 3... -
Seite 4: Einführung

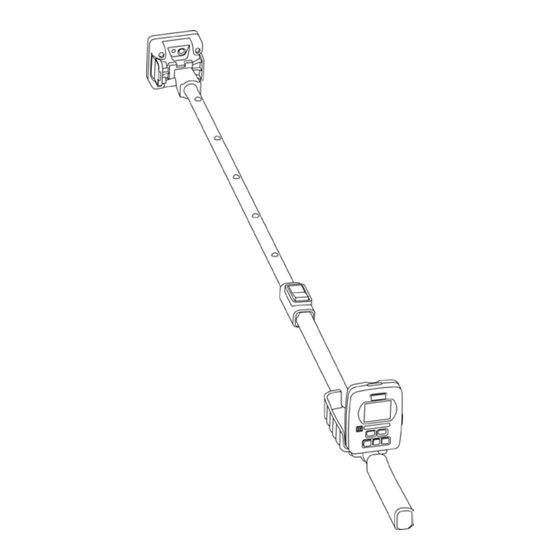

1. Einführung Der Protimeter ReachMaster Pro ist ein Gerät zur nichtinvasiven Feuchtigkeitsmessung, das auf eine ausfahrbare Stange montiert ist, um entlegene Bereiche einfach erreichen zu können. Die Sensoreinheit ist auf die Spitze der Teleskopstange montiert und kommuniziert mit der Anzeigeeinheit, die mit einer Andockvorrichtung in der Nähe des Griffs angebracht ist. -
Seite 5: Austausch Der Batterien
Die Anzeigeeinheit kann auf einen Winkel von 0° bis 90° eingestellt werden, um die Ablesbarkeit während der Messung zu verbessern. 1.1.1 Austauschen und Einsetzen der Batterien des Anzeigemoduls Batteriefach Abdeckung des Batteriefachs Protimeter ReachMaster Pro – Bedienungsanleitung | 5... -
Seite 6: Sensormodul
4 Stück Alkali-Batterien AA 1,5 V müssen wie in der obigen Abbildung gezeigt in das Batteriefach auf der Rückseite des Geräts eingesetzt werden. Die Polung ist im Batteriefach gekennzeichnet. Es muss darauf geachtet werden, die Batterien entsprechend der Kennzeichnung richtig herum einzusetzen. -
Seite 7: Austauschen Von Batterien Und Verschleißplatte
Sie die Abdeckung des Batteriefachs und anschließend die Batterien, um die Einheit neu zu starten. Um Benachrichtigungen zu Softwareupdates zu erhalten, registrieren Sie Ihren ReachMaster Pro unter www.registeryourmeter.com. Der Abtastbereich wurde mit einer Verschleißplatte konstruiert, die ausgetauscht werden kann, wenn sie abgenutzt ist. Der Verschleiß... - Seite 8 Tauschen Sie die Batterien aus und achten Sie dabei auf die Polungsmarkierungen auf der Abdeckung des Batteriefachs. Schließen Sie danach die Abdeckung und ziehen Sie die Schrauben fest. Batteriefach Abdeckung des Batteriefachs Schrauben zum Befestigen der Abdeckung Die Verschleißplatte sollte ausgetauscht werden, wenn die 1-mm-Markierung erreicht ist.
-
Seite 9: Sicherheitsbetrachtungen
► Austausch der Batterien: Verwenden Sie beim Austauschen die empfohlenen Batterien. 3. Produktkomponenten und Zubehör: Der Protimeter ReachMaster Pro hat eine austauschbare Verschleißauflage, die bei Verschleiß separat erhältlich ist. 4. Erste Schritte mit dem Gerät (EIN- und AUSschalten): Stellen Sie vor dem ersten Gebrauch sicher, dass die Batterieisolierungen entfernt wurden. -
Seite 10: Modi Des Reachmaster Pro
Wird der Sensor auf einer Oberfläche platziert, zeigt die Anzeigeeinheit den Messwert an, den die Sensoreinheit misst. 5. Modi des „ReachMaster Pro“ Der Protimeter ReachMaster Pro dient dem Abtasten von Dach und Boden, um die Feuchtigkeit in verschiedenen Materialien zu messen. 5.1 Messmodus: Der Messmodus ist der Standardmodus, wenn das Gerät... -
Seite 11: Einstellungen
Messwerte damit vergleichen, ohne den als Referenz verwendeten Trockenmesswert manuell erfassen zu müssen. 5.2 Einstellungen Der ReachMaster Pro bietet die Möglichkeit, verschiedene Funktionen, u. a. Summer, Helligkeit der Anzeige, Datenübertragungsrate usw., zu aktivieren, zu deaktivieren oder zu ändern. Wenn das Gerät EINgeschaltet ist, können Sie jederzeit die Taste... -
Seite 12: Einstellen Der Helligkeit
5.2.2 Einstellen der Helligkeit Die Helligkeit der Hintergrundbeleuchtung kann erhöht oder verringert werden. Wählen Sie dazu BRIGHTNESS (Helligkeit) aus und drücken Sie . Sie können mit den Tasten oder die Helligkeit in 10 Stufen einstellen. Drücken Sie , um die Auswahl zu bestätigen und das Menü verlassen. 5.2.3 Summer EIN/AUS: Der Benutzer kann den Summer je nach Bedarf EIN- oder AUSschalten. -
Seite 13: Kalibrierung
Feuchtigkeitsmesssystem für schwer zugängliche Stellen, das bei Beachtung der folgenden Punkte viele Jahre lang einen zuverlässigen Betrieb gewährleistet: ► Wenn der ReachMaster Pro nicht in Gebrauch ist, bewahren Sie ihn in der zugehörigen Verpackung auf. Bewahren Sie die Verpackung an einem staubfreien Ort ohne Temperaturschwankungen und ohne direkte Sonneneinstrahlung auf. -
Seite 14: Technische Spezifikationen
7. Technische Spezifikationen: 7.1 Betriebsbedingungen: Temperatur – 0 °C bis 50 °C – 0 bis 95 % nicht kondensierend 7.2 Maßangaben: Nichtinvasive Feuchtigkeitsmessung: Messtiefe: mindestens 70 mm (steigt mit der Materialspezifikation) Messwert: unverzüglicher Messwert von 60 bis 999 ppm, Oberflächenfeuchtigkeit wird nicht beeinträchtigt. 7.3 Physische Spezifikationen: 7.3.a Energieversorgung des Sensormoduls Batterien:... - Seite 15 (mit Schrauben) Sensoreinheit BLD5777-S (mit Schrauben) BLD5777-P Extension Pole Hinge for Display BLD5777-HD (mit Schrauben) Hinge for Sensor BLD5777-HS (mit Schrauben) Batteriekappe für BLD5777-D-CAP Anzeige Batteriekappe für BLD5777-S-CAP Sensor Abriebplatten-Kit BLD5777-A (mit Schrauben) Protimeter ReachMaster Pro – Bedienungsanleitung | 15...
-
Seite 16: Kundendienst
St. Marys, Pennsylvania 15857, USA T: +1 814-834-9140 VEREINIGTES KÖNIGREICH Amphenol Thermometrics (U.K.) Limited Crown Industrial Estate Priorswood Road Taunton, TA2 8QY, UK T: +44 1823 335 200 www.protimeter.com www.amphenol-sensors.com Amphenol Advanced Sensors ©2020 Amphenol Thermometrics, Inc. INS5777 Rev. B Alle Rechte vorbehalten.
