Protimeter Aquant Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Aquant:
- Bedienungsanleitung (19 Seiten) ,
- Bedienungsanleitung (4 Seiten)
Verwandte Anleitungen für Protimeter Aquant
Inhaltszusammenfassung für Protimeter Aquant

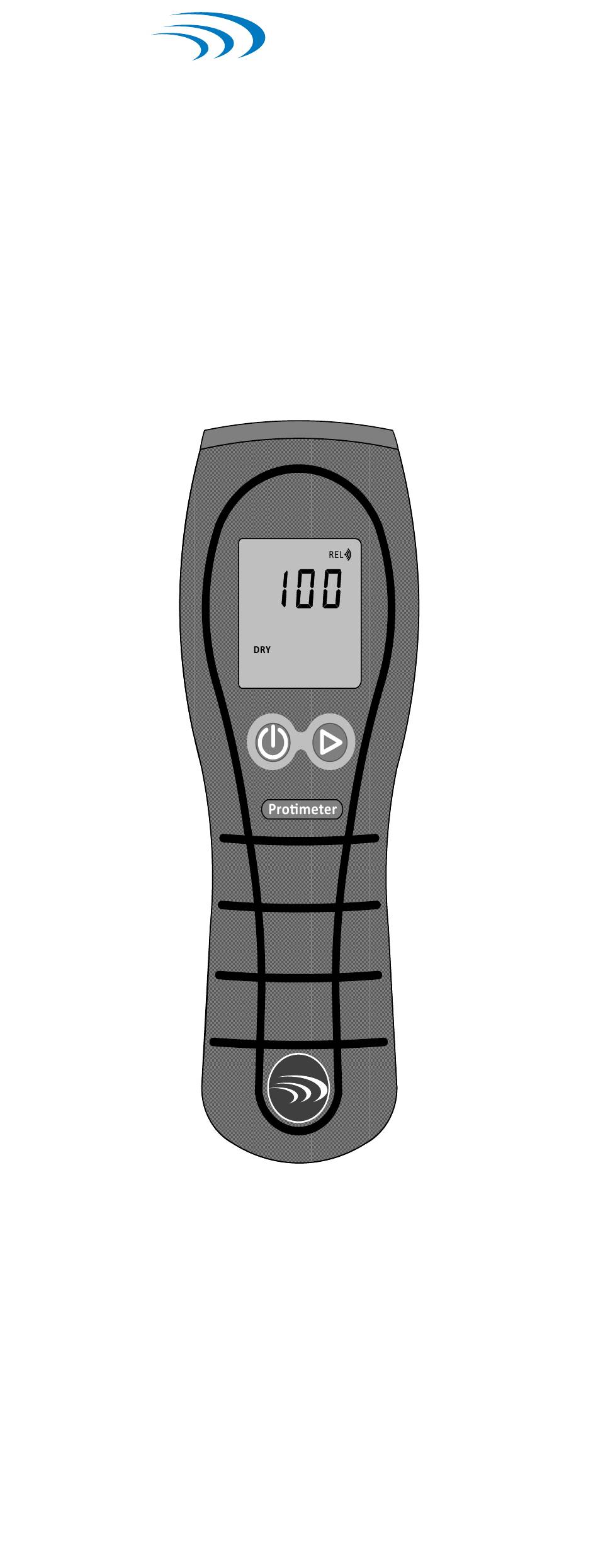

- Seite 1 PROTIMETER ® Aquant Protimeter Nichtinvasives Feuchtemessgerät Aquant Bedienungsanleitung INS5765_DE Amphenol Rev. B Mai 2014 Advanced Sensors...
- Seite 2 Copyright © 2014 Amphenol Thermometrics, Inc. 967 Windfall Road St. Marys, Pennsylvania 15857, USA...
-
Seite 3: Sicherheitshinweise
Material abzugeben. Leitfähige Materialien wie Salz, Kohlenstoff und Metall können falsche, positive Resultate verursachen. 2 Suchmodus (REL) Der nichtinvasive Modus des Aquant liefert Messwerte für den relativen Feuchtigkeitszustand bis zu 19 mm / 3/4” unter der Oberfläche von Baustoffen. Dieser Betriebsmodus eignet sich ideal für die rasche... - Seite 4 Material können im Suchmodus zu hohen Messwerten führen. Stellen Sie sicher, dass die flache Oberfläche an der Rückseite des Messgeräts vollständig auf dem zu prüfenden Material aufliegt. Es wird empfohlen, das Messgerät auf die verschiedenen zu messenden Seite 2 Protimeter Aquant...
- Seite 5 Messung für das Material über oder unter dem ursprünglichen Messwert liegt. Der Referenzmodus kann nützlich sein, um zu bestimmen, ob die Feuchte von Materialien über oder unter einem Referenzpunkt oder Trockenstandard liegt. Weitere Informationen finden Sie auf Seite 6. Protimeter Aquant Seite 3...
- Seite 6 4 Bedienung des Aquant Einschalten: Drücken Sie die EIN/AUS-Taste Das Gerät schaltet sich ein und auf dem LCD werden alle Segmente angezeigt und die LED-Balken durchlaufen. Seite 4 Protimeter Aquant...
- Seite 7 Messwert auf dem Display angezeigt wird, drücken und halten Sie die Taste 2 Sekunden lang gedrückt, um in den Referenzmodus zu wechseln. Die Anzeige ändert sich wie unten dargestellt. Um zum normalen Messmodus zurückzukehren, drücken Sie die Taste erneut. Protimeter Aquant Seite 5...
- Seite 8 Drücken und halten Sie die Taste gedrückt und schalten Sie das Gerät mit der Taste ein. Halten Sie beide Tasten gedrückt, bis die Versionsnummer des Aquant angezeigt wird. Lassen Sie beide Tasten los, während die Versionsnummer angezeigt wird. Das Gerät wechselt in den Einstellungsmodus.
- Seite 9 Auf diesem Bildschirm wird festgelegt, ob die Anzeige ein- oder ausgeschaltet werden soll. Wenn sie eingeschaltet ist (ON), wird der Feuchtigkeitszustand auf dem Bildschirm angezeigt. Wenn sie ausgeschaltet ist (OFF), wird auf dem Bildschirm kein Wert angezeigt. Protimeter Aquant Seite 7...
- Seite 10 2 Sekunden lang keine Eingabe vorgenommen wird, wechselt das Gerät zur nächsten Einstellung. Nachdem Sie die gewünschte Einstellung eingegeben haben, drücken Sie die Taste , um die Einstellung zu speichern und zur nächsten Einstellung zu wechseln. Seite 8 Protimeter Aquant...
- Seite 11 Wenn auf dem Einstellungsbildschirm 2 Sekunden lang keine Eingabe vorgenommen wird, wechselt das Gerät zur nächsten Einstellung. Nachdem Sie die gewünschte Einstellung eingegeben haben, drücken Sie die Taste um die Einstellung zu speichern und zur nächsten Einstellung zu wechseln. Protimeter Aquant Seite 9...
- Seite 12 Wenn auf dem Einstellungsbildschirm 2 Sekunden lang keine Eingabe vorgenommen wird, wechselt das Gerät zur nächsten Einstellung. Nachdem Sie die gewünschte Einstellung eingegeben haben, drücken Sie die Taste um die Einstellung zu speichern und zur nächsten Einstellung zu wechseln. Seite 10 Protimeter Aquant...
- Seite 13 Einstellung von 1 bis 6 Minuten. Wenn die Zeit für die automatische Abschaltung auf 0 eingestellt ist, schaltet sich das Gerät nicht automatisch aus. Es muss in diesem Fall manuell ausgeschaltet werden, indem die Taste 5 Sekunden lang gedrückt wird. Protimeter Aquant Seite 11...
- Seite 14 Bildschirm angezeigt (unten rechts). Dies weist darauf hin, dass die Batterie schwach ist und bald ersetzt werden sollte. Das Gerät arbeitet weiter mit der angegebenen Genauigkeit und schaltet sich aus, wenn die Batterie vollständig entladen ist. Seite 12 Protimeter Aquant...
- Seite 15 Messung . Auf dem Bildschirm wird der Text „HOLD“ (HALTEN) angezeigt. 5 Batteriewechsel Mit einer 550-mAh-Batterie kann der Aquant über 20 Stunden lang durchgehend betrieben werden. Wenn die Batterie bald gewechselt werden muss, erscheint eine Batteriewarnanzeige auf dem Bildschirm.
-
Seite 16: Technische Daten
9 V - Alkaline 550 mAh, Batteriewarnanzeige auf LCD Größe: 19 cm x 6,5 cm x 5 cm Bruttogewicht (ohne Batterie): ca. 240 g Summer: Summer für Tastenton und Messanzeige, vom Benutzer konfigurierbar Konformität: CE, RoHS, ETL Seite 14 Protimeter Aquant... - Seite 17 Protimeter Aquant Seite 15...
- Seite 18 Seite 16 Protimeter Aquant...
- Seite 20 U.S.A Amphenol Thermometrics, Inc. 967 Windfall Road St. Marys, Pennsylvania 15857 Web: www.amphenol-sensors.com U.K. Amphenol Thermometrics (U.K.) Ltd. Crown Industrial Estate Priorswood Road Taunton, TA2 8QY, UK www.protimeter.com www.amphenol-sensors.com Amphenol Advanced Sensors INS5765 Rev. B, Mai 2014...
