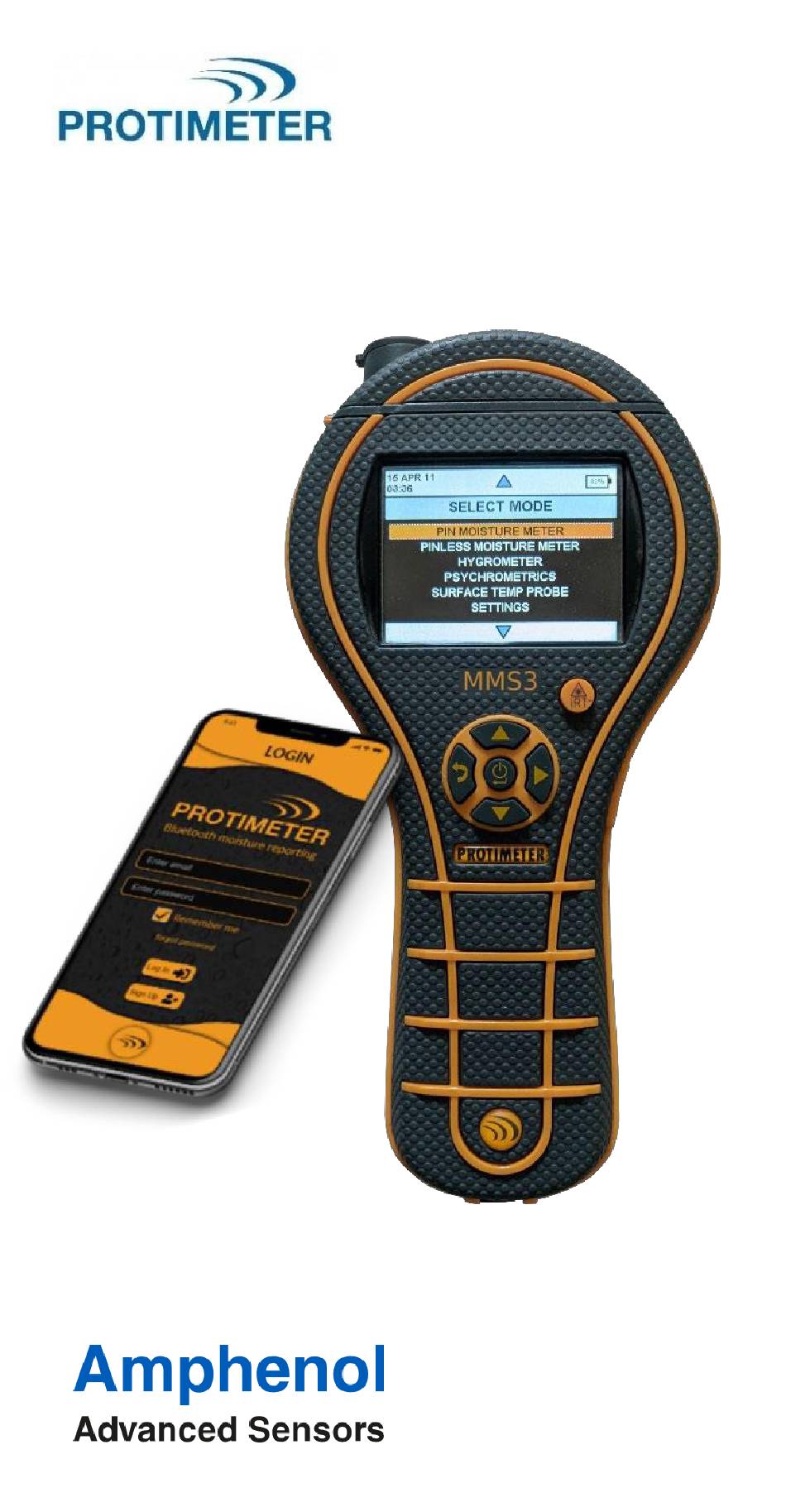

- Seite 1 MMS3 INS9800 INSTRUCTION MANUAL INS9800 Rev A OCT 2021...
- Seite 3 Kurzanleitung Legen Sie vor der Inbetriebnahme die Batterien in das Fach ein. Funktionen von Tasten An-/Aus-Schalter Zum EINSCHALTEN des Geräts drücken. Zum AUSSCHALTEN des Geräts drücken und halten / lang drücken. Zur Auswahl aus dem Menü drücken. AUFWÄRTS / Inkrement Navigieren Sie nach oben durch das Menü.
-
Seite 4: Inhaltsverzeichnis
Inhalt Einleitung Sicherheitsüberlegungen Produktkomponenten und Zubehör Ein- und Ausschalten des MMS3 MMS3-Modi 4.1 Pin-Feuchtigkeitsmessgerät – Auswahl und Verwendung 4.1a Verwenden von zusätzlichen Tiefenwandfeuch-tesonden im Messmodus 4.1b Detektion hygroskopischer Salze 4.2 Pinless-Feuchtigkeitsmessgerät – Auswahl und Verwendung Hygrometer – Auswahl und Einsatz Psychrometrie –... - Seite 5 Inhalt 4.7l Protokollierte Daten löschen. m USB-Kommunikation. Instructions – selection and use Informationen – Auswahl und Nutzung Systemverhalten bei schwacher Batterie Syastemfehler Diagnostic Procedure Guidelines Pflege und Wartung Technische Spezifikationen 9.1 Betriebsbedingungen 9.2 Humidity Measurement. 9.2a Hygrostick-Daten (nominal) 9.2b Messung der Luftfeuchtigkeit. 9.3 Physikalische Spezifikationen 9.3a Leistung 9.3b Größe (H x B x T)
-
Seite 6: Einleitung

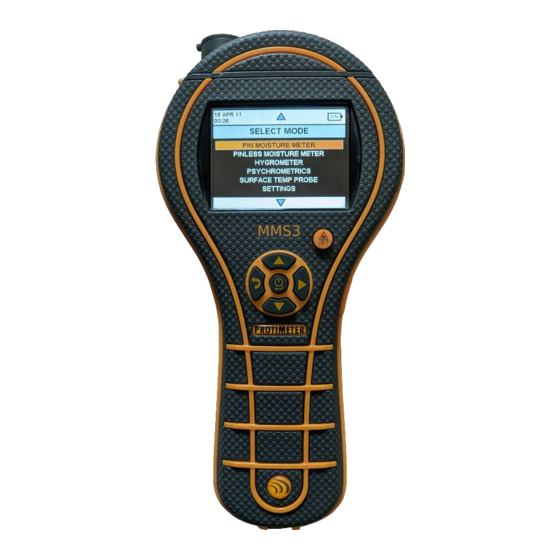

MMS3 Bedienungsanleitung 1. Einführung Das Protimeter Moisture Measurement System3 (Protimeter MMS3) ist ein leistungsstarkes und vielseitiges Instrument zur Messung und Diagnose von Feuchtigkeit in Gebäuden und Baumaterialien. Dieses Produkt ermöglicht es Bausachverständigen und anderen Praktikern, den Feuchtigkeitsgehalt von Gebäudeelementen wie Wänden, Böden und Gebäudeumgebungen einfach durch Umschalten... -
Seite 7: Produktkomponenten Und Zubehör
Hat eine maximale Leistung von weniger als 5 mW, je niedriger desto besser. 3. Produktkomponenten und Zubehör Das MMS3-Gerät misst die verschiedenen Parameter in den Gebäuden: Raumtemperatur, Raumfeuchte, Baustofffeuchte, Oberflächenfeuchte und Oberflächen- temperatur (mit und ohne Kontakt). Um alle oben... -
Seite 8: Ein- Und Ausschalten Des Mms3
Sie die Batterie aus. Um die MMS3 einzuschalten, drücken Sie den Netzschalter bis sie den Ersten Bildschirm sehen. Hinweis: Das MMS3 schaltet sich automatisch nach 2 Minuten AUS, wenn keine Aktivität beobachtet wird, es sei denn, die Standardeinstellungen werden geändert (siehe Abschnitt „Automatische Ausschaltung“... -
Seite 9: Mms3-Modi
Betriebswert fällt, zeigt das Gerät folgende Meldung an: BATTERY LOW (Batterie schwach) 4. MMS3-Modi Das Protimeter MMS3 kann zum Aufspüren und Messen von Feuchtigkeit in nicht leitenden festen Materialien wie Holz, Trockenbauwänden und Mauerwerk verwendet werden. Das MMS3 kann die verschiedenen Parameter in Gebäudeanwendungen... -
Seite 10: Verwenden Von Zusätzlichen
≥17 but <20 MC%WME value RISK Yellow ≥20 MC%WME value Hinweis: Das MMS3 hat die Fähigkeit, den %MC-Wert für 8 Holzarten anzuzeigen. Wenn sich das Gerät im Modus „Pin-Feuchtigkeits- messgerät“ befindet, zeigt es standardmäßig „WME WOODTYPE A“ an (siehe Protimeter- Holzkalibriertabelle). -
Seite 11: Detektion Hygroskopischer Salze
Messwerte in Holz zu machen, ist die Verwendung einer optionalen Hammerelektrode. Detektion hygroskopischer Salze 4.1 b Das Protimeter MMS3 kann in Verbindung mit der Feuchtigkeitssonde, Filterpapieren und destilliertem Wasser (nicht im Lieferumfang enthalten) als Detektor für basische Salze verwendet werden.Befeuchten Sie das Filterpapier mit dem Wasser und lesen Sie es mit der Feuchtigkeitssonde. - Seite 12 Geräten. Wenn der Modus Pinless- Feuchtigkeitsmessgerät ausgewählt ist, zeigt das Gerät die Oberflächenfeu-chtigkeit in Form der Holzfeuchte- Äquivalentanzahl an. Legen Sie das MMS3 auf die Oberfläche, ohne es Hinweis: zu verschieben. Das Verschieben verschleißt die Rückseite des Messgeräts und hinterlässt möglicherweise Spuren an der Wand.
-
Seite 13: Hygrometer - Auswahl Und Einsatz
Im Suchmodus ist das Gerät in der Lage, vergleichende Messungen durchzuführen. Hinweis: Wenn Metall unter der Oberfläche vorhanden ist, kann das MMS3 ein falsches Positiv ergeben. Die vergleichende Messung zeigt, ob die Oberflächen- feuchtigkeit/ das Material feuchter oder trockener ist als die Referenzoberfläche/ das Material. -
Seite 14: Psychrometrie - Auswahl Und Einsatz
Messungen von Sonden vornehmen, die in Strukturen wie Wänden und Böden eingebettet sind. Hinweis: Um eine optimale Reaktionszeit zu gewährleisten, sollte das MMS3 nicht an übermäßig heißen oder kalten Orten aufbewahrt werden, wie etwa einem Fahrzeug. 4.4 Psychrometrie – Auswahl und Einsatz Navigieren Sie zu SELECT MODE ->... -
Seite 15: Taupunkt
MMS3 Bedienungsanleitung Taupunkt 4.4a Navigieren Sie zu SELECT MODE -> PSYCHROMET-RICS -> DEW POINT (Taupunkt) und drücken Sie auf , um den Taupunkt zu erhalten Körner pro Pfund / Gramm pro Kilogramm 4.4b Navigieren Sie zu SELECT MODE -> PSYCHROMETRICS ->... -
Seite 16: Kondensator-Modus
Risiko Kondensation Oberflächen zu bewerten oder zu bestätigen, ob Kondensation auf einer Oberfläche vorhanden ist oder nicht. Das MMS3 kann in zwei Modi als Kondensator verwendet werden: Oberflächentemperatursonde 4.5a (kontaktbasiert) – Auswahl und Verwendung Navigieren Sie zu SELECT MODE -> SURFACE TEMPERATURE PROBE und drücken Sie... -
Seite 17: Protokollierung - Auswahl Und Nutzung
Die kontinuierliche Protokollierung wird entweder durch die Einstellung von Protokollierungs-parametern über das Tastenfeld oder über einen PC mit der MMS3 Protokolli- erungssoftware oder mit der Protimeter App nach der Verbindung über BLE aktiviert, siehe „Protokollier- ungsparameter festlegen“. -
Seite 18: Einstellungen - Auswahl Und Nutzung
Protokollierung zu beenden. Die Protokollierung kann entweder durch Auswahl von SELECT MODE - 4.7 Einstellungen – Auswahl und Nutzung Das Protimeter MMS3 verfügt über eine Reihe von Funktionen, die vom Benutzer ausgewählt werden können. Navigieren Sie zu SELECT MODE -> S ETTINGS und drücken Sie... -
Seite 19: Bluetooth
MMS3 Bedienungsanleitung Bluetooth 4.7b MMS3 bietet dem Benutzer die Möglichkeit, das Gerät über BLE mit der Protimeter App zu verbinden. BLE muss nur während der Verbindung mit der App aktiv sein. Daher ist eine Option verfügbar, um BLE während des regelmäßigen Gebrauchs ein- und auszuschalten. -
Seite 20: Benutzerdefiniert
MMS3 Bedienungsanleitung Benutzerdefiniert 4.7d MMS3 unterstützt die Option der benutzerdefinierten Psychrometrie, um verschiedene psychrometrische Parameter auf einem einzigen Bildschirm anzuzeigen. Die anzuzeigenden Parameter können im Bildschirm „Custom settings“ (benutzerdefinierte Einstellungen) festgelegt werden. Navigieren Sie zu SELECT MODE -> CUSTOM (benutzerdefiniert) und drücken Sie... -
Seite 21: Datum Und Uhrzeit
Protokollierungssoftware oder über die App bei Verbindung eingerichtet werden. Automatische Ausschaltung 4.7g Das MMS3 schaltet sich nach der automatischen Ausschaltzeit automatisch AUS, wenn keine Aktivität/Tastendruck beobachtet wird. Navigieren Sie zu SELECT MODE -> SETTINGS -> AUTO OFF und drücken Sie , um die automatische Ausschaltzeit zu öffnen. -
Seite 22: Helligkeit Einstellen
MMS3 Bedienungsanleitung Helligkeit einstellen 4.7h Navigieren Sie zu SELECT MODE -> SETTINGS -> SET BRIGHTNESS und drücken Sie , um die Helligkeitsstufe einzustellen. Verwenden Sie , um zwischen den verschiedenen Helligkeitsstufen (1 bis 10) zu navigieren und drücken Sie , um die gewünschte Helligkeit einzustellen. -
Seite 23: Summer Ein/Aus
BUZZER CALIBRATION LOGGING USB CONNECTION Kalibrierung 4.7j MMS3 bietet dem Benutzer eine automatische Kalibrierung für nicht-invasive Messungen sowie eine Verifizierung der Kalibrierung für die Pin- Feuchtemessung. Navigieren Sie zu SETTINGS -> CALIBRATION -> und drücken Sie dann , um die Option mit auszuwählen. -
Seite 24: Festlegen Von Protokollierungsparametern
18.1 PASS PRESS LEFT TO RETURN Festlegen von Protokollierungsparametern. 4.7k Um eine kontinuierliche Protokollierung mit MMS3 zu starten, gibt es drei Möglichkeiten. Der Benutzer kann eine kontinuierliche Protokollierung konfigurieren, indem das Gerät selbst in die Protokollierung einsteigt und einige Tastendrücke ausführt. -
Seite 25: Protokollierte Daten Löschen
• Auftragsnummer: 1 bis 2555 Protokollierte Daten löschen. 4.7l MMS3 verfügt über eine Option zum Löschen der protokollierten Daten im Gerät. Navigieren Sie zu SELECT MODE -> SETTINGS -> LOGGING -> CLEAR DATA und drücken Sie Dann wird eine Bestätigungsmeldung angezeigt, in der Sie zum Löschen von Daten aufgefordert werden. -
Seite 26: Usb-Kommunikation
MMS3 Bedienungsanleitung USB-Kommunikation. 4.7 m MMS3 kann für die Arbeit mit PC-Software oder als Massenspeichergerät konfiguriert werden. Navigieren Sie zu SELECT MODE -> SETTINGS -> USB CONNECTION und drücken Sie , um den USB- Verbindungstyp festzulegen. Verwenden Sie , um zwischen der PC -Software und dem Dateibetrachter zu navigieren und drücken Sie... -
Seite 27: Systemverhalten Bei Schwacher Batterie
MMS3 Bedienungsanleitung 5. Systemverhalten bei schwacher Batterie Das MMS3 zeigt einen niedrigen Akkustand durch Blinken der Akkustandsanzeige in der rechten Ecke der Kopfzeile des Displays an. MMS3 schränkt Operationen mit hohem Stromverbrauch bei niedrigem Batteriestand ein, um ein Fehlverhalten des Systems zu vermeiden. Der Benutzer wird gewarnt. -
Seite 28: Diagnostic Procedure Guidelines
Gebäuden normal und sicher ist Bauelement in (vor feuchtigkeitsbedingtem einem sicheren, Verfall oder Fäulnis). Wenn die trockenen Modi des Protimeter MMS3- Zustand? Feuchtemessgeräts ausgewählt sind, werden die Messwerte als DRY (trocken), AT RISK (gefährdet) oder WET (nass) identifiziert. - Seite 29 MMS3 Bedienungsanleitung Artikel 1: Die Modi Suchen und Messen (Pinless und Pin) sollten in Kombination verwendet werden, um das Ausmaß eines Feuchtigkeitsproblems zu erfassen und zwischen oberflächlicher und unterirdischer Feuchtigkeit zu unterscheiden. Das Profil der erhaltenen Messwerte gibt Aufschluss über die mögliche Ursache (z. B.
-
Seite 30: Pflege Und Wartung
Zusammenfassend lässt sich sagen, dass eine effektive Feuchtigkeitsdiagnose ein Prozess ist, der sich auf das Wissen und die Erfahrung des Sachverständigen stützt. Das Protimeter MMS3 Kit lässt den Benutzer die Feuchtigkeit in Materialien und Umgebungen aus verschiedenen Blickwinkeln untersuchen. Dies wiederum ermöglicht eine gründlichere und zuverlässigere Beurteilung der Ursache von... -
Seite 31: Technische Spezifikationen
MMS3 Bedienungsanleitung 9. Technische Spezifikationen 9.1 Betriebsbedingungen Betriebstemperaturbereich Instrument Nur Gerät 0 °C -50 °C Feuchtigkeit 0 bis 95 % nicht kondensierend 9.2. Messspezifikationen Humidity Measurement. 9.2a Hygrostick-Daten (nominal) Relative Feuchtigkeit Bereich: 30-40 % Luftfeuchtigkeit, Genauigkeit ±3 % Luftfeuchtigkeit bei 20 °C (68 °F) Bereich: 41-98 % Luftfeuchtigkeit, Genauigkeit ±2 %... -
Seite 32: Messung Der Luftfeuchtigkeit
MMS3 Bedienungsanleitung 9.2b Messung der Luftfeuchtigkeit. Für integrierte und entfernte Stiftsonden Integrierte Pins Starke und zuverlässige integrierte WME-Pins mit Kappe Keine Auswirkung auf die Messwerte durch Oberflächenfeuchte Pin (%WME) 6 % bis 100 %, Messwerte über 30 % sind relativ. -
Seite 33: Buzzer
Speicherung von bis zu 10.000 Proben im Gerät Speichern Sie interessante Ergebnisse in der Cloud aus dem Live-Datenstrom in der Protimeter-App in einer Datei oder betten Sie sie in ein Bild ein, auf das über Telefon / Tablet und/oder Weboberfläche zugegriffen. - Seite 34 T: +1 814-834-9140 Amphenol Thermometrics (U.K.) Limited Crown Industrial Estate Priorswood Road Taunton, TA2 8QY, UK T: +44 1823 335 200 www.protimeter.com www.amphenol-sensors.com ©2021 Amphenol Thermometrics, Inc. All rights reserved. Technical content subject to change without notice. INS9800 Rev A OCT 2021...
