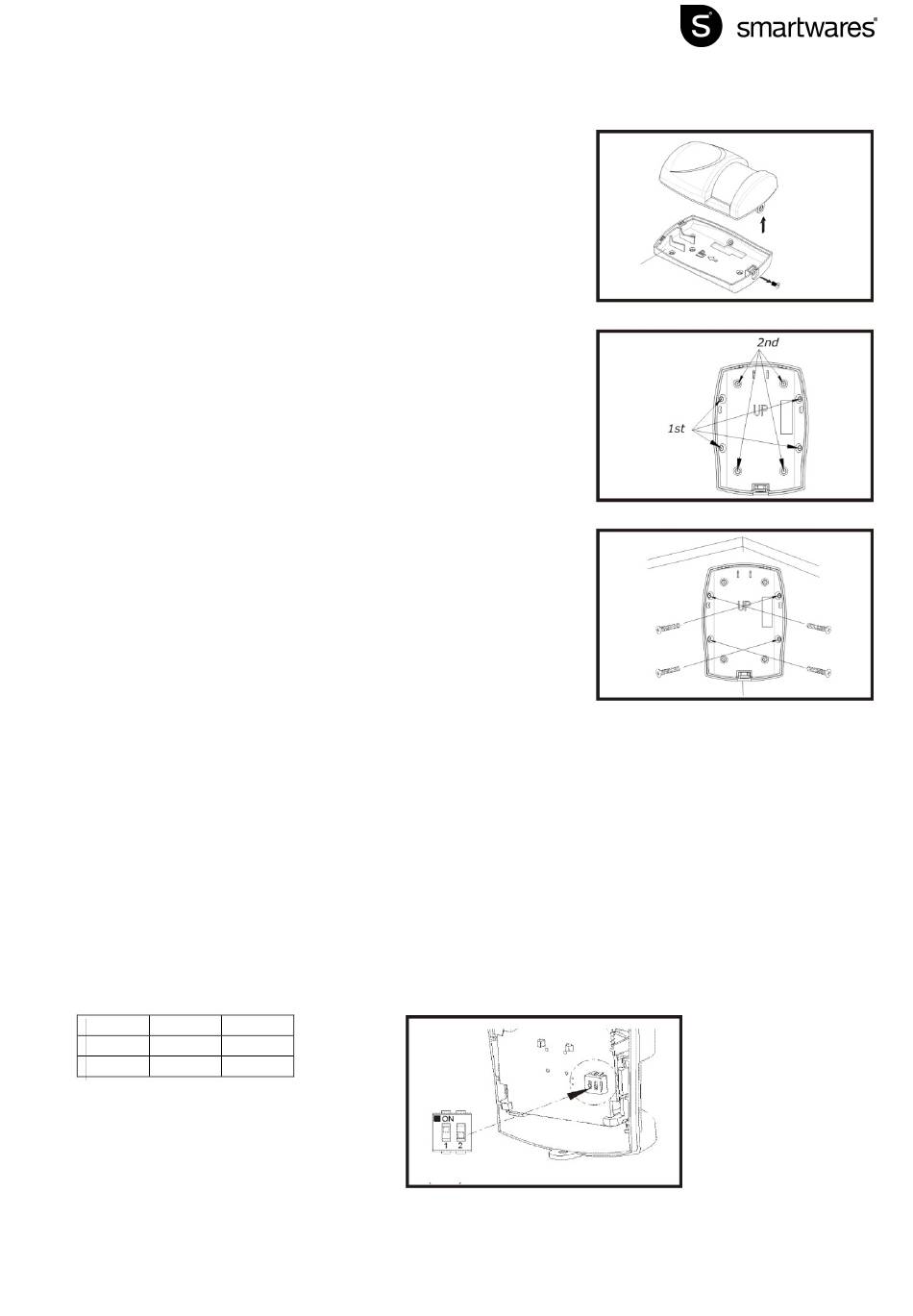

INSTALLATION VON BEWEGUNGSMELDERN
Überzeugen Sie sich davon, das sich das System im Test-Modus
befindet.
1.
Entfernen Sie die Schraube von der Unterseite des
Bewegungsmelders, heben Sie die Unterkante vorsichtig an
und schieben das Vorderteil nach unten, um so die Clips zu
überwinden.
2.
Bohren Sie entsprechend der vorgesehenen Montage
(Raumecke oderWand) vorsichtig die vorgestanzten Löcher in
der Rückabdeckung mit einem3 mm Bohrer aus.
Anmerkung: Die erste Halterung ist für Eckmontage, die zweite für
Wandmontage.
3.
Markieren Sie mit der Rückabdeckung als Schablone die
Befestigungslöcher auf der Wand.
4.
Befestigen Sie die Rückabdeckung mit zwei 18 mm Nr. 4
Schrauben und 25 mm Dübeln an der Wand (5 mm Bohrloch).
Schrauben nicht übermäßig festziehen, um das Gehäuse nicht
zu verformen.
5.
Konfigureiren Sie den Bewegungsmelder wie nachstehend
beschrieben und bedenken Sie, dass nach der Installierung das
Gerät im Gehtest-Modus getestet werden muss.
6.
Stellen Sie sicher, dass sich der PCB-Schalter in der richtigen
Einstellung befindet. Zur Einstellung einfach Schalter auf- oder
abwärts schieben, und sicherstellen, dass die Ausrichtung
entsprechend der Nummer ist.
7.
Schieben Sie den Bewegungsmelder nun auf die
Befestigungsclips der Rückabdeckung und drücken die Unterkante in Position, sodass Sie die
Schraube unten wieder eindrehen können. Schraube nicht übermäßig festziehen, um das Gehäuse
nicht zu beschädigen.
EINSTELLUNG DES BEWEGUNGSMELDERS
Auf dem PCB im Bewegungsmelder befindet sich ein 2-facher DIP-Schalter (SW2). Bei Durchführung des
Gehtests muss sich der DIP-Schalter SW2 in folgender Einstellung befinden:
1.
DIP1 von SW2 wird zum Konfigurieren des Bewegungsmelders im Gehtest-Modus verwandt. Das
erlaubt den Prüfbetrieb des Melders während der Installation, ohne einen Alarm auszulösen.
ON
(EIN)
Gehtest-Modus
OFF
(AUS)
Normal-Modus
SW2
DIP1
EIN
√
AUS
DIP2
√
DIP-Schalter
(SW2)
21
