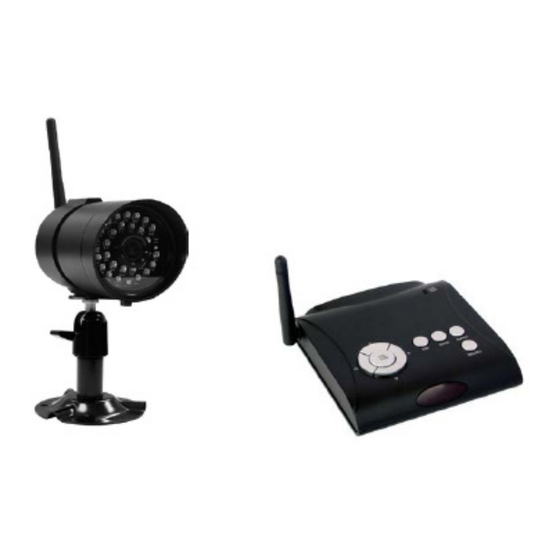

- Seite 1 DWS-SERIE VIDEOSICHERHEITSSYSTEM Installations- und Betriebsanleitung Modell: C961DVR Version 1.1 Diese Anleitung sollte für zukünftige Referenz aufbewahrt werden...
-
Seite 2: Inhaltsverzeichnis
INHALT EINLEITUNG..................................2 BITTE VOR INBETRIEBNAHME LESEN ....................... 2 BETRIEBSBEREICH DRAHTLOSER GERÄTE ................... 2 WICHTIGE SICHERHEITSVORKEHRUNGEN ..................... 2 INHALT DES SETS ................................4 SICHERHEITS- UND INSTALLATIONSTIPPS ......................5 Kamera-Installation ............................7 Einstellen des Kamerakanals (optional) ......................8 Das Pairing der Kamera mit dem Receiver (optional) .................. 8 IHRE KAMERA KENNENLERNEN .......................... -
Seite 3: Einleitung
EINLEITUNG BITTE VOR INBETRIEBNAHME LESEN Bitte seien Sie beim installieren von CCTV-Geräten immer vorsichtig, besonders wenn es eine anerkannte Richtlinie gibt. Fragen Sie nach den jeweiligen Bestimmungen, die auf die gesetzlichen Installationen der Videoaufzeichnung/-überwachung zutreffen. Zustimmungen Dritter könnten erforderlich sein. BETRIEBSBEREICH DRAHTLOSER GERÄTE Stellen Sie sicher, dass der Signalempfang, der von der/n drahtlose(n) Kamera(s) empfangen wurde, der bestmögliche Empfang zwischen Kamera(s) und Receiver ist. - Seite 4 FCC Einhaltungserklärung: Dieses Gerät Produkte mit dem CE-Zeichen entsprechen erfüllt Teil 15 der FCC Regeln. Die den EMV-Richtlinien (2004/108/EC); Inbetriebnahme unterliegt die folgenden Niederspannungsrichtlinien (73/23/EEC); zwei Bedingungen: (1) dieses Gerät darf keine R&TTE(1999/5/EC); RoHS-Richtlinie (2011/65/EU), schädlichen Störungen verursachen und (2) dieses die von der Kommission der Europäischen Gerät muss muss alle Störungen annehmen, Gemeinschaft festgelegt wurden.
-
Seite 5: Inhalt Des Sets
INHALT DES SETS Digitaler Drahtloser Receiver x 1 Digitale Drahtlose Kamera x 1 5V/1A Netzteil für Kamera Kameraständer x 1 Kameraständer x 1 und Receiver x 2 Schraubenpaket x 1 PC-Software (CD-ROM) x 1 AV-Kabel x 1 Kameraantenne x 1 IR-Fernsteuerung x 1 Anleitung x 1 Erforderliche Werkzeuge:... -
Seite 6: Sicherheits- Und Installationstipps
SICHERHEITS- UND INSTALLATIONSTIPPS Für Receiver: Von Wärmequellen und Orten mit hohen Temperaturen fernhalten • Direktes Sonnenlicht vermeiden • Feuchte Orte vermeiden • Vibration vermeiden • In einer belüfteten Umgebung installieren • Für Kamera(s) und Receiver: Versuchen Sie nicht das Gerät zu öffnen, wenn das Steckernetzteil verbunden ist, um ein Risiko von Personenverletzungen zu vermeiden. -
Seite 7: Nachtsicht
Nachtsicht Die Kamera verfügt über eingebaute Infrarot-LEDs, um Ihnen zu ermöglichen, dass Sie nachts für 24-Stunden-Überwachung sehen können. Die LEDs werden nachts automatisch aktiviert und das angesehen Bild wird schwarz-weiß. Der Nachtsichtbereich ist bis zu 7 Meter. -
Seite 8: Kamera-Installation
Kamera-Installation Vermeiden Sie es, die Kamera so zu positionieren, dass sie direkt auf die Sonne ausgerichtet ist, da dies • die angesehene Bildqualität beeinträchtigt. Vermeiden Sie eine direkte Ausrichtung der Kameralinse durch klares Glas, da die Nachtsicht-LEDs • nachts ein verschwommenes Bild verursachen. Vermeiden Sie eine direkte Ausrichtung der Kamera auf Büsche, Zweige oder bewegende Objekte, die •... -
Seite 9: Einstellen Des Kamerakanals (Optional)
Einstellen des Kamerakanals (optional) Die drahtlose Kamera wird mit Kanal 1 voreingestellt geliefert. Der Monitor unterstützt bis zu 4 Kameras. Folgen Sie den unten im Abschnitt Kamera-Einrichtung angegebenen Schritten, um den Monitor-Kanal der Kamera einzurichten oder zu ändern. Wenn Sie eine weitere Kamera hinzufügen, um sie mit dem gelieferten Monitor in diesem Set zu verbinden, dann stellen Sie sicher, dass dessen Kanal auf einem anderen Kanal eingestellt ist, als die vorhandene(n) Kamera(s). -
Seite 10: Das System Ein-/Ausschalten
KURZANLEITUNG TV / MONITOR KAMERA Schrauben Sie die Kameraklammer im Uhrzeigersinn an den unteren Teil der Kamera. zur Drahtlosen Kamera Videosignal Netzadapter der Kamera Zum Eingang (an Black anschließen) Receiver Hier Einschalten Verbinden mit Verbinden mit 3.5frwr DC 5V/1A Port Phonobuchse an Stromversorgu an Drahtlosem... -
Seite 11: Ihre Kamera Kennenlernen
IHRE KAMERA KENNENLERNEN Antenne Infrarot-LEDs Signalanzeige Betriebsanzeige Ständer SMA-Stecker Ladekabel... -
Seite 12: Ihren Receiver Kennenlernen
IHREN RECEIVER KENNENLERNEN Einführung des Bedienfelds IR-FERNBEDIENUNG RECEIVER Display Menü Playback REC-Modus Andere Verbindungsanzeige Betriebsanzeige Cursor Kanal Wechseln Vorspulen NACH OBEN Cursor Nach VOL Nach Unten Display CH VOL Nach Unten Links Wechseln Cursor Nach VOL Nach Oben Display CH VOL Nach Oben Rechts Wechseln... -
Seite 13: Displaysymbole
Displaysymbole Signalanzeige 1 Kanalanzeige: Aufnahmeanzeige Audiokanalanzeige: Display-Modus QUAD-Display Scan-Display Single-Display Audiolautstärke (Sieben Lautstärkepegel) = Maximale Lautstärke = 1/2 Lautstärke = Stumm Betriebsanzeige des Receivers Die Betriebsanzeige wird 100% anzeigen, wenn der Adapter in Gebrauch oder komplett aufgeladen ist. Die Betriebsanzeige wird in Blöcken anzeigen, wie viel Leistung für den Betrieb verfügbar ist. Eine Wiederaufladung ist erforderlich, wenn die Betriebsanzeige einen einzigen Block anzeigt. -
Seite 14: Ihren Videoreceiver Konfigurieren
IHREN VIDEORECEIVER KONFIGURIEREN Im HAUPTMENÜ können Sie Ihre Systemeinstellungen konfigurieren, von Kamerahelligkeit bis zur Sprache, die das System verwendet. Dieser Abschnitt beschreibt die Merkmale detailliert. Er bietet einen Weg zu dem angesehenen Bildschirm und den Betriebsverfahren für Ihren Receiver. HAUPTMENÜ Drücken Sie die Taste MENÜ, um das HAUPTMENÜ... -
Seite 15: Kamera-Einrichtung
KAMERA-EINRICHTUNG 1. Wählen Sie KAMERA-EINRICHTUNG, drücken Sie die Taste MENÜ, um das Untermenü zu öffnen. 2. Verwenden Sie ▼▲ , um die einzustellende Kamera zu wählen (Kamera 1-4). 3. Verwenden Sie ◄► , um das Untermenü auszuwählen [CAMERA PAIRING] ([KAMERA-PAIRING]) [BRIGHTNESS] ([HELLIGKEIT]) [CAMERA ON/OFF] ([KAMERA EIN/AUS]) Kamera-Pairing Ihre Kamera ist mit dem Monitor im Werk mit Kanal 1... -
Seite 16: Helligkeitsanpassung Der Kamera
3. Drücken Sie ESC, um zum HAUPTMENÜ zurückzukehren oder drücken Sie , um eine weitere Kamera ▼▲ auszuwählen, um mit dem Pairing-Vorgang fortzufahren. Helligkeitsanpassung der Kamera Mit der Option BILDHELLIGKEIT hervorgehoben, verwenden Sie , um die Kamerahelligkeit von AUS, ▼▲ NIEDRIG, MITTEL bis HOCH anzupassen. -
Seite 17: Recorder-Einrichtung
RECORDER-EINRICHTUNG 1. Wählen Sie RECORDER-EINRICHTUNG, drücken Sie die Taste MENÜ, um das Untermenü zu öffnen. Verwenden Untermenü auszuwählen [RECORD SCHEDULE] ▼▲ ([AUFZEICHNUNSZEITPLAN]) [MOTION DETECTION SENSITIVITY] ([EMPFINDLICHKEIT BEWEGUNGSERKENNUNG]) [FORMAT STORAGE] ([FORMAT-SPEICHER]) [SETUP MASKING AREA] ([EINRICHTUNG BEREICHS AUSBLENDEN]) [MOTION RECORD TIME] ([AUFZEICHNUNGSZEIT DER BEWEGUNG]) Aufzeichnungszeitplan Es gibt drei verschiedene Aufzeichnungsoptionen aus denen man wählen kann. -
Seite 18: Empfindlichkeit Der Bewegungserkennung
wird Audio automatisch zum eingestellten Kanal wechseln, daher werden Sie während der Wiedergabe nur das Audio hören, das von dem durch Bewegung eingestellten Kanal aufgezeichnet wurde. Das System kann die Aufnahmefunktion 30 Sekunden nach einschalten durchführen. Die Aufzeichnung kann nicht gestoppt werden, bis 30 Sekunden nach Beginn der Aufzeichnung. Zum Stoppen des Aufzeichnungsvorgangs, drücken Sie einmal REC/DEL Das System wird mit der Bewegungs- und geplanten Aufzeichnung fortfahren, 60 Sekunden nachdem die vorige Aufzeichnungssitzung... -
Seite 19: Aufzeichnungszeit
4. Verwenden Sie , um ein weiteres Gitter zur Einrichtung zu wählen oder drücken Sie ESC zum ◄►▲▼ Speichern und Beenden. Aufzeichnungszeit 1. Verwenden Sie , um den Abschnitt AUFZEICHNUNGSZEIT auszuwählen ▲▼ 2. Verwenden Sie , um den Aufzeichnungszeitraum hervorzuheben: 2 Min / 5 Min / 10 MIN, drücken Sie ◄►... - Seite 20 Block stellt eine Zeitstunde dar). Drücken Sie MENÜ, Drücken Sie , um die Stunde auszuwählen (jeder ◄► zum Öffnen. Verwenden Sie , um die gewünschte STUNDE für die Wiedergabe auszuwählen. Drücken Sie MENÜ , ◄► um die Auswahl zu bestätigen und den ausgewählten Ordner zu öffnen. HINWEIS: Jeder Ordner AUFGEZEICHNETE DATEI wird mit Start- / Endzeit und Typ der aufgezeichneten Datei angegeben.
- Seite 21 = Kanal 1 ist der ZEITPLAN der aufgezeichneten Datei = Kanal 1 ist die BEWEGUNG der aufgezeichneten Datei = Kanal 1, 2, 3 und 4 sind MANUELL aufgezeichnete Dateien Um eine aufgezeichnete Datei wiederzugeben, verwenden Sie , um die AUFGEZEICHNETE DATEI ◄►...
-
Seite 22: System-Einrichtung
SYSTEM-EINRICHTUNG Wählen Sie SYSTEM-EINRICHTUNG, drücken Sie die Taste MENÜ, um das Untermenü zu öffnen. 2. Verwenden Sie , um das Untermenü zu wählen [DATE AND TIME] ([DATUM UND UHRZEIT]) [TV ▼▲ OUTPUT] ([TV-AUSGANG]) [POWER SAVING] ([STROMSPAREN]) [MULTI CHANNELS IDLE DISPLAY] ([RUHE-DISPLAY MEHRERER KANÄLE]) [DEFAULT] ([STANDARD]) Datum und Uhrzeit 1. -
Seite 23: Tv-Ausgang
TV-Ausgang Verwenden Sie , um NTSC oder PAL hervorzuheben, drücken Sie MENÜ, um die Auswahl zu ◄► bestätigen. 2. Drücken Sie ESC zum speichern und beenden. HINWEIS: Die Änderung des TV-System könnte den Abbildungsmaßstab des Displays beeinflussen. Stellen Sie nur das TV-System, das mit dem lokalen TV übereinstimmt, gehen Sie sorgfältig damit um. Stromsparen (5 Minuten) -
Seite 24: Ruhe-Display Mehrerer Kanäle
(10 Minuten) (Immer EIN) 1. Verwenden Sie , um BILDSCHIRM NACH 5 MINUTEN STANDBY AUSSCHALTEN / BILDSCHIRM ◄► NACH 10 MINUTEN STANDBY AUSSCHALTEN / BILDSCHIRM IMMER EIN auszuwählen, drücken Sie MENÜ zur Bestätigung der Einstellung. Drücken Sie ESC zum speichern und beenden HINWEIS: STROMSPAREN ist NUR für das Modell mit eingebautem LCD. -
Seite 25: Standard
(10 Sek Intervalle) (15 Sek Intervalle) Verwenden Sie , zur Auswahl von: DISPLAY-QUAD IM STANDBY / BEI 5 SEK INTERVALLEN / BEI ◄► 10 SEK INTERVALLEN / BEI 15 SEK INTERVALLEN, drücken Sie MENÜ zur Bestätigung der Auswahl. Drücken Sie ESC zum speichern und beenden. HINWEIS: 1. -
Seite 26: Schwenken Neigen Zoomen
Wählen Sie den ALARMSUMMER, drücken Sie die Taste MENÜ , um den Summer EIN oder AUS zu schalten. Wenn EINschalten, wird Alarm aktiviert, wenn Bewegung eine Bewegungsempfindlichkeitsaufzeichnung auslöst. Drücken Sie das Symbol erneut, um es AUSzuschalten. Hinweis: Die SD-Karte muss eingesteckt sein und ausreichend Platz haben, damit der Alarmsummer betrieben werden kann. -
Seite 27: Aktivierte Kameras Scannen
AKTIVIERTE KAMERAS SCANNEN Wählen Sie AKTIVIERTE KAMERAS scannen, drücken Sie MENÜ, um den Scan-Modus der Kamera zu beginnen. HINWEIS: 1. Die Einstellung Kamera EIN/AUS im Abschnitt EINRICHTUNG DER KAMERA wird bestimmten, welche Kamera(s) im RUHE-DISPLAY angezeigt werden. 2. Das System wird automatisch das QUAD-Display aktivieren, wenn die Aufzeichnungsfunktion aktiviert ist. SPEICHERKARTE ÜBERSCHREIBEN Wählen Sie SPEICHERKARTE ÜBERSCHREIBEN, drücken Sie MENÜ, um die Überschreibungsfunktion zu aktivieren und drücken Sie erneut MENÜ, zum deaktivieren. -
Seite 28: Pc-Wiedergabesoftware
(1) Auf der Speicherkarte verfügbare Kapazität. (2) FEHLER - entweder fehlt die Speicherkarte oder sie ist gesperrt oder beschädigt. 2. Bitte verwenden Sie die bereitgestellte Speicherkarte innerhalb des Pakets, um den Betriebsfehler zu vermeiden. 3. Wenn die Speicherkarte voll ist, wird das System auf dem Vorschaubildschirm "SPEICHER VOLL BITTE FORMATTIEREN"... -
Seite 29: Software-Installation
1. Kanal 1 Wiedergabebildschirm 7. Pause 2. Kanal 2 Wiedergabebildschirm 8. Stopp 3. Kanal 3 Wiedergabebildschirm 9. Zurückspulen 4. Kanal 4 Wiedergabebildschirm 10. Vorspulen 5. Fortschrittsanzeige Wiedergeben 11. Aufgezeichnete Datei(en) Laden 6. Abspielen 12. Kanal Aktivieren / Deaktivieren Auswählen Software-Installation Legen Sie die CD in das CD-ROM-Laufwerks des PCs ein. - Seite 30 Symbol des Sec24 Media Player “ ” 1. Wenn Windows 7 auf Ihrem PC läuft, machen Sie bitte einen Rechtsklick auf Sec24 Media Player “ ” wählen Sie zuerst die Option Run as administrator , um die Installation zu starten. “...
-
Seite 31: Aufgezeichnete Datei(En) Abspielen
2. Machen Sie einen Doppelklick auf das Symbol um den Installationsvorgang zu starten. “ ” 3. Klicken Sie auf Next , um die Installation fortzufahren. “ ” 4. Wenn die Installation beendet ist, klicken Sie auf Finish , um den Installationsassistenten zu beenden. Aufgezeichnete Datei(en) Abspielen 1. - Seite 32 Symbol des Sec24 Media Player “ ” 2. Klicken Sie auf Load , um zuvor aufgenommene Dateien (SNX-Dateien), die schon auf Ihrem PC gespeichert sind zu importieren und abzuspielen. Hinweis: Sie müssen zuerst die Dateien von der Mikro-SD-Karten auf dem PC speichern. Wenn Ihr PC über ein Speicherkartenlesegerät verfügt, dann verwenden Sie den mitgelieferten Speicherkartenadapter.
-
Seite 33: Kanal Aktivieren / Deaktivieren Auswählen
Kanal Aktivieren / Deaktivieren Auswählen Während der Wiedergabe, können alle vier Kanäle gleichzeitig abspielen, einschließlich Audio. Zum Schutz der Privatsphären, können die Benutzer besondere Kanäle zur Wiedergabe auswählen, mit oder ohne Audio. Audio zur Wiedergabe von Audio von Kanal 1 oder 2 oder 3 oder 4 auswählen 1 Auswählen, um das Videobild von Kanal 1 wiederzugeben 2 Auswählen, um das Videobild von Kanal 2 wiederzugeben 3 Auswählen, um das Videobild von Kanal 3 wiederzugeben... -
Seite 34: Fehlerbehebung
FEHLERBEHEBUNG WENN... LÖSUNG Stellen Sie sicher, dass das Netzteil nicht beschädigt oder defekt ist und in eine • Steckdose mit Strom gesteckt ist. Stellen Sie sicher, dass der Receiver ausreichend geladen ist. • Stellen Sie sicher, dass die Kamera eingeschaltet ist. •... - Seite 35 Stellen Sie sicher, dass DATUM UND UHRZEIT richtig eingestellt wurden. • Stellen Sie sicher, dass der Aufzeichnungsplan richtig eingerichtet wurde. • Die Aufzeichnung Stellen Sie sicher, dass die Speicherkarte eingesetzt und formatiert ist. • funktioniert nicht wie Im Bewegungserkennungsmodus, ist ein bewegendes Objekt innerhalb des •...
-
Seite 36: Über Digitale Drahtlose Technology
ÜBER DIGITALE DRAHTLOSE TECHNOLOGY Dieser Abschnitt bietet einige hilfreiche Informationen, um die meisten Probleme auf die Sie stoßen zu lösen. Wir hoffen, dieser Abschnitt kann Ihnen helfen, eine angenehme Inbetriebnahme zu genießen. Über 2,4GHz Digitales Drahtloses Signal Diese innovative digitale drahtlose Lösung vereint die erweiterte Frequency Hopping Spread Spectrum (FHSS)-Technologie Diese Technologie verringert in hohem Maße die Störung, die von anderen Geräten kommt, die dieselbe Radiofrequenz (2,4GHz) verwenden z.B. -
Seite 37: Produktspezifikation
PRODUKTSPEZIFIKATION Kamera Empfänger Maximale Kanäle Kommunikationsreichweite 150 Meter im freien Raum Receiver-Auflösung 800 X 480 Kamera-Auflösung 640 X 480 Betriebstemperatur -10° C ~ 50° C Betriebsspannung DC 5V / 1A Stromaufnahme 550mA(max) 250mA(max) Nachtsicht 5 Meter Abmessung 123 x 65 x 65 mm 122 x113 x 25 mm SPEICHERMEDIENVERWALTUNG Kapazität der...
