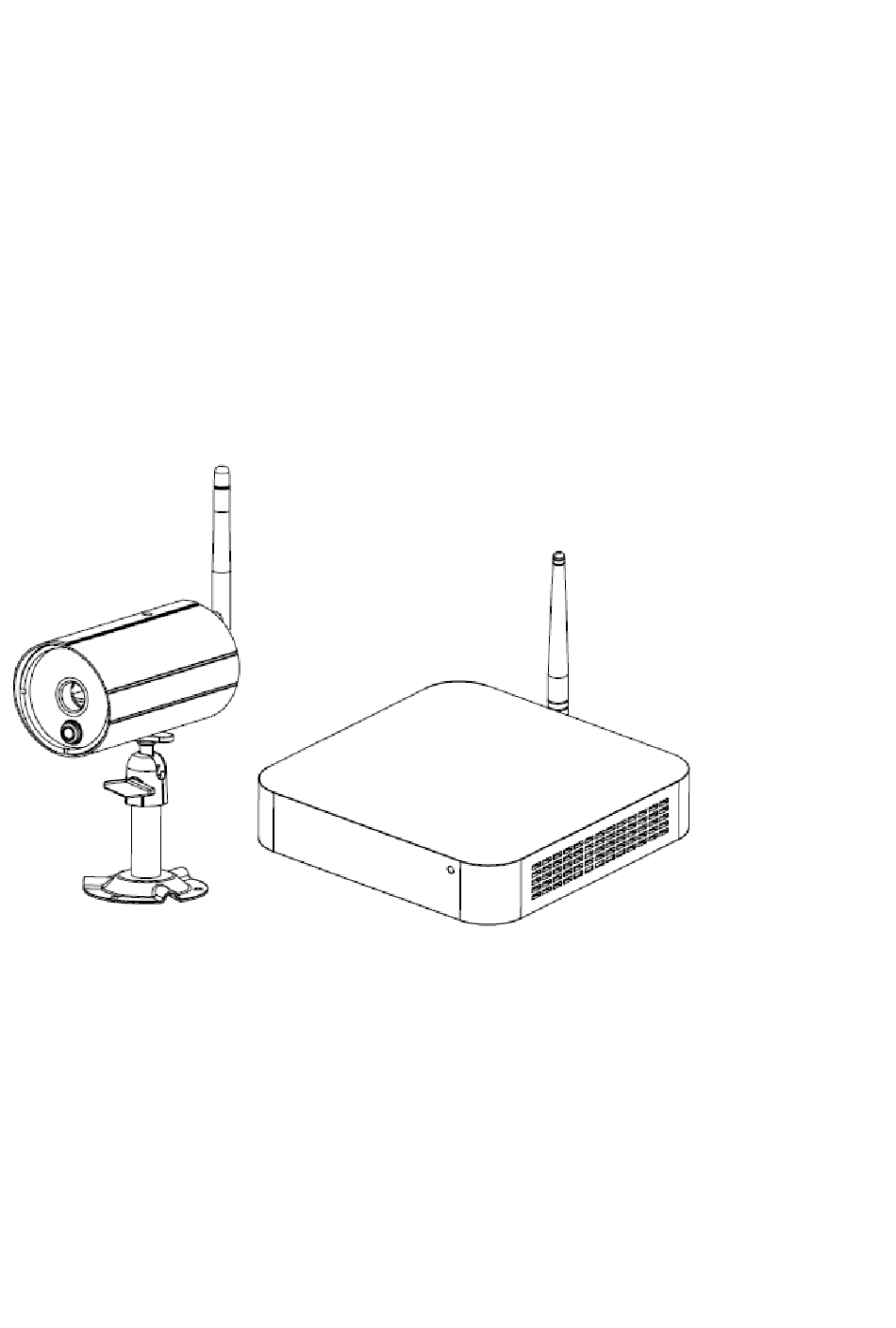

- Seite 1 Drahtloser Digitaler Videorecorder Installations- und Bedienungsanleitung Modell: WDVR740S Version 1.0 BITTE LESEN SIE DIESE ANWEISUNGEN VOR VERWENDUNG DES PRODUKTES SORGFÄLTIG DURCH UND BEWAHREN SIE SIE AUF, UM SPÄTER DARIN NACHSCHLAGEN ZU KÖNNEN.
- Seite 2 Der moderne DRAHTLOSE DIGITALE VIDEORECORDER ist im Stande, qualitativ hochwertige Videos an Ihr(e) Handy(s) zu liefern, was eine hohe Internet-Bandbreite erfordert. Aufgrund Ihrer lokalen Internetumgebungsbedingung, kann Ihr Handy eventuell einen schwarzen Bildschirm anzeigen oder den WDVR temporär trennen. * Stellen Sie sicher, dass der WDVR mit ausreichen Internet-Bandbreite betrieben wird, 1,5Mbps (Upload-Geschwindigkeit) pro Kamera wird empfohlen.
-
Seite 3: Inhaltsverzeichnis
INHALT EINLEITUNG ................................ 3 WICHTIGE SICHERHEITSMASSNAHMEN ....................3 IHRE GERÄTE KENNEN ............................ 5 DRAHTLOSE DIGITALE RECEIVER-KONSOLE .................... 6 DRAHTLOSE DIGITALE PIR-AUßENKAMERA ....................8 IHRE GERÄTE INSTALLIEREN........................10 VERBINDUNG DES DRAHTLOSEN DVR MIT IHREM TV/MONITOR ............10 IHRE KAMERA INSTALLIEREN ........................11 VERBINDUNG DER MAUS.......................... -
Seite 4: Packungsinhalt
PACKUNGSINHALT Digitales Drahtloses Außen-IR Digitaler Drahtloser Receiver Kamera / Receiver-Antenne Kamera Konsole Kamera / Receiver-Adapter Schraubenpaket Kameraständer Für Kamera Kameraleistung Adapter-5V/1A Für HDD Metrische Schraube WDVR-Leistung Einheitliche Adapter-12V/2A Schraube Ethernetkabel Maus HDMI-Kabel HDD (optional) Speicherkarte (optional) Bedienungsanleitungs-CD Mindest-Systemanforderung für DVR: *Für Vernetzung: *Für Aufzeichnung: DHCP aktivierter Router... -
Seite 5: Einleitung
EINLEITUNG WICHTIGE SICHERHEITSMASSNAHMEN Schäden, die durch Nichteinhaltung dieser Bedienungsanleitung entstehen, führen zum Erlöschen der Gewährleistung! Wir übernehmen keine Verantwortung für Schäden an Gegenständen oder Personen, die durch unsachgemäße Handhabung oder Nichteinhaltung der Sicherheitsmaßnahmen entstehen! In solchen Fällen ist jeder Gewährleistungsanspruch null und nichtig. Lassen Sie die Kamera nicht fallen, beschädigen Sie sie nicht und nehmen Sie die Kamera auch nicht auseinander;... -
Seite 6: Entsorgung
FCC/CE-WARNUNG Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien und der Norm ETSI(EN) 300328. Diese Grenzwerte wurden so gesetzt, dass sie angemessenen Schutz vor schädlichen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und strahlt sie ab;... -
Seite 7: Ihre Geräte Kennen
IHRE GERÄTE KENNEN BEVOR DAS PRODUKT INSTALLIERT WIRD • Lesen Sie die Bedienungsanleitung bitte sorgfältig. • Entpacken Sie bitte alle Kartons sorgfältig und ermitteln Sie, dass alle Teile vorhanden sind. • Stellen Sie sicher, dass Sie nur die empfohlenen Stromversorgungen verwenden. Schäden an der Kamera oder dem Receiver durch falsche Spannung oder Verkabelung werden nicht durch die Garantie abgedeckt. -
Seite 8: Drahtlose Digitale Receiver-Konsole
DRAHTLOSER DIGITALER RECEIVER Gerät Name Funktion Betriebsanzeige Zeigt den Power Ein/Aus-Status an Antenne Digitale Drahtlose Audio-/Video-Daten Übertragen/Empfangen... - Seite 9 Gerät Name Funktion HDMI-Port Video- & Audioausgang (TV) USB-Port Maus RJ45 Port Internetverbindung (Router) Stromversorgungsanschluss DC 12V Adapter Reset-Taste Reset-System Mikro-Speicherkartenslot Mikro-Speicherkarten-Einsteckplatz Power Ein/Aus-Schalter Power Ein/Aus Digitale Drahtlose Receiver-Konsole SMA-Stecker Installation der Receiver-Antenne (Drehung Ein) Hinweis: • Bitte schließen Sie die HDMI-Kabel-Verbindung zum TV ab, bevor Sie die Digitale Drahtlose Receiver-Konsole einschalten.
-
Seite 10: Drahtlose Digitale Pir-Außenkamera
DRAHTLOSE DIGITALE PIR-AUßENKAMERA Gerät Name Funktion Betriebsanzeige Zeigt den Power Ein/Aus-Status an Verbindungsanzeige Zeigt den Drahtlosen Datenübertragungsstatus an Linse Bildaufnahme Passiver Infrarot-Sensor zur Erkennung von Wärmeabgabe von Biomasse (Mensch, Tiere etc.) IR-LEDs Nachtsicht Antenne Digitale Drahtlose Audio-/Video-Daten Übertragen/Empfangen Kameraständer Kamera an der Wand, Decke und/oder eine Flachen Oberfläche befestigen... - Seite 11 Gerät Name Funktion SMA-Stecker Installation der Kamera-Antenne (Drehung Ein) Elektrokabel Strom zur Kamera leiten Taste Pairing Kamera mit Receiver verbinden Stromversorgungsanschluss DC 5V/1A Adapter Mikrofon Audioaufnahme...
-
Seite 12: Ihre Geräte Installieren
IHRE GERÄTE INSTALLIEREN VERBINDUNG DES DRAHTLOSEN DVR MIT IHREM TV/MONITOR Empfänger Mobiles Gerät Kamera Router Internet 1. Verbinden Sie die mitgelieferte Receiver-Antenne und die Maus auf der Rückseite des Receivers. 2. Verbinden Sie das mitgelieferte Ethernetkabel vom Receiver mit dem Router. 3. -
Seite 13: Ihre Kamera Installieren
IHRE KAMERA INSTALLIEREN Suchen Sie einen geeigneten Standort, um die Kamera zu montieren. Befestigen Sie den Kameraständer an der Wand mit Hilfe der mitgelieferten Dübel und Schrauben. Lösen Sie die Flügelschraube des Kameraständers und sichern Sie das Kameragehäuse an der Halterung. - Seite 14 Deckenmontage Wandmontage Verbinden Sie das mitgelieferte Netzteil mit der Kamera und der Stromquelle. Die ROTE Betriebs-LED wird aufleuchten. Die Kamera ist nun betriebsbereit. Koppeln Sie die neu gekaufte(n) zusätzliche(n) Kamera(s) mit dem DVR. Die Kamera(s) in der gekauften Verpackung wurde(n) schon mit dem WDVR-Receiver gekoppelt.
-
Seite 15: Verbindung Der Externen Hdd-/Flash-Disk (Externe Hdd Version Wdvr)
VERBINDUNG DER EXTERNEN HDD-/FLASH-DISK (EXTERNE HDD VERSION WDVR) USB-Flash PC/NB Der gelieferte USB-Port kann eine externe HDD oder eine Flash-Disk mit dem WDVR für eine Speicherplatzerweiterung verbunden werden. Hinweis: • Stellen Sie sicher, dass der WDVR ausgeschaltet ist, bevor Sie Ihre HDD-/Flash-Disk verbinden. •... -
Seite 16: Verbindung Mit Dem Tv
VERBINDUNG MIT DEM TV Verwenden Sie die mit der Verpackung gelieferten HD-Stecker und HDMI-Kabel, um den WDVR mit Ihrem TV zu verbinden. Hinweis: • Wenn Sie ein eigenes HDMI-Kabel verwenden möchten, stellen Sie sicher, dass die Qualität gut ist. Die Leistung und die Kompatibilität könnten eventuell je nach Kabel und TV-Marken variieren. -
Seite 17: Verbindung Des Ethernet
VERBINDUNG DES ETHERNET Verwenden Sie die mit der Verpackung gelieferten RJ45-Stecker und das Ethernetkabel, um den WDVR mit dem Internet zu verbinden. Router... -
Seite 18: Speicherkarte Einstecken
SPEICHERKARTE EINSTECKEN Der Speicherkartenslot bietet einen alternativen Speicher für den WDVR Sie können eine Speicherkarte verwenden, um Sicherheitsvideoclips zu speichern oder einen Videoclip von der HDD zu kopieren/sichern. Empfohlene Speicherkarte: Sandisk 32GB/Klasse-10 b. kingston 32GB/Klasse-10 c. Sony 32GB/Klasse-10 d. Samsung 32GB/Klasse-10 Hinweis: Speicherkarte Klasse10 wird empfohlen. -
Seite 19: Basisbetrieb
BASISBETRIEB SCHNELLAUSWAHLMENÜ Das DVR-System wird durch den Mausbetrieb gesteuert. • Verwenden Sie die RECHTE Maustaste, um das Menü SCHNELLAUSWAHL zu aktivieren. • Navigieren Sie den Maus-Cursor über das Symbol. • Verwenden Sie die LINKE Maustaste, um die Option auszuwählen. • Verwenden Sie jede Maustaste, um das Menü... -
Seite 20: Live-Ansicht Mit Quad-Display
LIVE-ANSICHT MIT QUAD-DISPLAY Während der LIVE-ANSICHT im Modus QUAD-DISPLAY, können Sie auf jeden Kanäle klicken zur Vollbildansicht. • Linker Klick (Maus), um die Vollbildansicht zu schließen. • Rechter Klick (Maus), um das SCHNELLAUSWAHLMENÜ zu öffnen. * Das rote "V"-Zeichen zeigt welcher Kanal aktuell ausgewählt ist. Während der LIVE-ANSICHT im Modus SMART-QUAD-DISPLAY, können Sie auf jede Seite des Displays klicken, um das Bild dem Abschnitt Hauptdisplay des SMART-QUAD-DISPLAYS zuzuordnen. -
Seite 21: Live-Ansicht Mit Smart-Quad-Display
LIVE-ANSICHT MIT DYNAMISCHEM DISPLAY Sie können auswählen, jede oder mehrere Kanäle im Abschnitt KAMERA-EINRICHTUNG des HAUPTMENÜS zu deaktivieren. Der Drahtlose Digitale Videorecorder wird deaktivierte Kanäle vom QUAD-DISPLAY und dem SMART-QUAD-DISPLAY entfernen. Schalten Sie CH2 aus Schalten Sie CH2/CH3 aus Des Weiteren wird das SMART-QUAD-DISPLAY automatisch das Display für das optimale Ansichtserlebnis neu konfigurieren. -
Seite 22: Fernüberwachungs-Einrichtung
FERNÜBERWACHUNGS-EINRICHTUNG WDVR bietet eine freundliche und handliche Internetverbindung und Zugänglichkeit des Handys. Schritt 1. Verbinden Sie den WDVR mit dem Router (siehe Kapitel "Verbindung zum Ethernet") Schritt 2. Schalten Sie den WDVR ein und fahren Sie ihn hoch. Im Modus Live-Ansicht, warten Sie bis das Logo umschaltet . -
Seite 23: Das Hauptmenü Kennen
DAS HAUPTMENÜ KENNEN Symbol Linke Maustaste Verfügbare Optionen • Kamera-Pairing • Kamera-Aktivierung KAMERA-EINRICHTUNG • Bildauflösung • Qualität • Aufzeichnungszeitplan • Bewegungsempfindlichkeit RECORDER-EINRICHTUNG • Bewegungsbereich • Erkennung • EREIGNISLISTE Ereignislisten-Kalender • Datum und Uhrzeit • Sprache • SYSTEM-EINRICHTUNG Display-Einrichtung • Display-Einrichtung im Standby •... - Seite 24 Das WDVR-System ermöglicht Ihnen auch, aus der Ferne auf das Live-Video zuzugreifen, von Ihrem iPhone, iPad oder Android-Handy. Die kostenfreie APP ist über den APP-Store/Google Play verfügbar. APP-Name: WDVR Cam APP-Hauptbildschirm: Abschnitt APP-Hauptbildschirm KAMERA-EINRICHTUN RECORDER-EINRICHT EREIGNISLISTE SYSTEM-EINRICHTUN SPEICHER-EINRICHTU...
-
Seite 25: Erweiterte Einstellungen
ERWEITERTE EINSTELLUNGEN KAMERA-EINRICHTUNG Symbol Hauptfunktion Einrichtungs-Beschreibung Das Pairing der Kamera mit dem WDVR ist notwendig, bei • Dem Kauf von zusätzlichen Kamera(s). • Der Änderung des originalen Kamerakanals. Zum Pairing der Kamera mit dem DVR: Hauptmenü Öffnen > Kamera-Einrichtung > Auswahl des Kamerakanals (Kamera 1/2/3/4) >... - Seite 26 Das DVR-System unterstützt eine Hohe und eine Normale Auflösung: AUFLÖSUNG • Die Einstellung normale Auflösung bietet eine bessere Bildrate und ist für das Display des Handys optimiert. Wählen Sie die Qualität des Videobildes aus: • Hohe Qualität für bessere Videodisplayqualität, das System wird die Bildrate des Displays als Ersatz mindern.
-
Seite 27: Recorder-Einrichtung
RECORDER-EINRICHTUNG Aufzeichnungszeitplan Symbol Hauptfunktion Einrichtungs-Beschreibung Stellen Sie den Aufzeichnungsplan für jede oder alle Kameras ein: • Wählen Sie Kamera 1, 2, 3 oder 4, um die Aufzeichnungsmethode, das Datum und den KAMERAAUSWAHL Zeitraum individuell einzustellen. • Wählen sie alle Kameras, um die Aufzeichnung für alle Kameras einzustellen, die mit dem System verbunden sind. - Seite 28 DEFINIERT AUFZEICHNEN ZEITRAUM Stellen Sie den START-/END-Zeitraum der Aufzeichnung ein. Hinweis: • Sie müssen zuerst die Einrichtung des Zeitplans beenden, damit das System die Bewegungsaufzeichnung/Zeitplan REC ermöglichen. Kein Zeitplan bedeutet, dass der WDVR die Aufzeichnung nicht durchführen wird. • Einrichtungssequenz: Wählen Sie Kamera (Kanal) > Aufzeichnungsmethode > Definiertes Aufzeichnungsdatum/Zeitraum.
- Seite 29 Empfindlichkeit der Erkennung Symbol Hauptfunktion Bereich der Einrichtungs-Beschreibung Bewegungserkennung Bewegungserkennung über Hardware PIR-Sensor nur auf Kamera. NUR PIR PIR effektiv innerhalb von 5M Erkennen Sie die Biomassenbewegung nur mit Hilfe des PIR-Sensors. PIR ODER PIR effektiv innerhalb von 5M, BEWEGUNG Software effektiv innerhalb NIEDRIG Erkennen Sie die...
- Seite 30 Bewegungsbereich Wählen Sie zuerst die Kamera für die Einrichtung des BEWEGUNGSBEREICH, durch Klicken auf Kamera 1, 2, 3 oder 4. Doppelklicken Sie auf das Gitter wo die Bewegungserkennung nicht erforderlich ist. • Ein erster Klick wird ein visuelles Identitätskennzeichen aufbringen, was dem Anwender ermöglicht einen Großbildschirm-TV zu verwenden, um die Gitterauswahl leicht zu identifizieren.
-
Seite 31: Pir Oder Bewegung Niedrig
Erkennungs-Einrichtung Symbol Hauptfunktion Einrichtungs-Beschreibung Konfigurieren Sie die Länge des Aufzeichnungszeitraums nach Bewegungsauslösungsereignis: • • • 30 Sekunden 60 Sekunden BEWEGUNGSAUFZEICHNUNGSZEITRAUM Sekunden Hinweis: REC-Zeit kann ausgeweitet werden, wenn die Bewegung andauert. Konfigurieren Sie die Länge den Alarmzeitraum PIR ODER BEWEGUNG NIEDRIG nach Bewegungsauslösungsereignis: •... -
Seite 32: Ereignisliste
EREIGNISLISTE Hauptfunktion Einrichtungs-Beschreibung EREIGNISZEITRAUM Definieren Sie die Suche des Ereigniszeitraums nach Monat/Jahr. SUCHE Verwenden Sie den linken/rechten Pfeil, um den Suchzeitraum zu ändern. Bildschirmvorschau ist für aufgezeichnete Videodatei(en) nach Kamera verfügbar. Das System wird verfügbare Videodateien der Kamera anzeigen, die innerhalb des Suchzeitraums über das hervorgehobene Datum ausgewählt wurden. -
Seite 33: System-Einrichtung
SYSTEM-EINRICHTUNG Symbol Hauptfunktion Einrichtungs-Beschreibung Verwenden Sie die Pfeile nach Oben/Unten, um JAHR/MONAT/DATUM/STUNDEN/MINUTEN anzupassen. DATUM und UHRZEIT Verwenden Sie die rechte Maustaste zum Speichen und Beenden. Richten Sie die Systemsprache ein. Nachdem die SPRACHE Systemsprache ausgewählt ist, werden alle Systemeinstellungen in den Werkseinstellung wiederhergestellt. Aktivieren/Deaktivieren Sie die folgenden Symbole auf dem Bildschirm: DISPLAY-EINRICHTUNG... -
Seite 34: Stromspar-Einrichtung
Richten Sie den Stromsparmodus ein: • Öffnen Sie den Stromsparmodus, nachdem das System 5 Minuten lang im Standby war • Öffnen Sie den Stromsparmodus, nachdem das System 10 Minuten lang im Standby war • Bildschirm immer ein (deaktivieren Sie das Stromsparen) STROMSPAR-EINRICHTUNG Hinweis: Durch Einrichtung des Stromsparens, wird das Video das... -
Seite 35: Speicher-Einrichtung
SPEICHER-EINRICHTUNG Symbol Hauptfunktion Einrichtungs-Beschreibung Aktivieren/Deaktivieren Sie die Überschreibfunktion für HDD SPEICHER-EINRICHTUNG und Speicherkarte. Formatieren Sie die HDD oder die Speicherkarte. SPEICHER-FORMATIERUNG Formatierung des Speichers wird alle gespeicherten Daten löschen. Richten Sie die Netzwerkverbindung und den Sicherheitscode ein (Fernzugriff): • Statische IP - wenn Sie eine feste IP-Adresse verwenden, erhalten Sie die IP-Information, die von Ihrem lokalen ISP geliefert werden und geben Sie diese ein. - Seite 36 Der Netzwerkverbindungsstatus wird auf dem Ansichtsbildschirm über die folgenden Symbole angezeigt: Die Netzwerkverbindung ist normal Keine Netzwerkverbindung ist verfügbar. Bitte überprüfen Sie diese, um sicherzustellen, dass der WDVR-Receiver mit dem Router über das mitgelieferte RJ45-Kabel verbunden ist. Ungewöhnliche Netzwerkverbindung Display System-Informationen: •...
-
Seite 37: Problembehebung
PROBLEMBEHEBUNG Problem Mögliche Ursache / Mögliche Lösung • Keine Stromversorgung zur Kamera → Überprüfen Sie die Steckdose und die Netzkabelverbindung • Die Kamera ist nicht mit dem WDVR gekoppelt oder das Signal ist getrennt → Ziehen Sie den Netzstecker der Kamera und stecken Sie diesen dann wieder ein zur erneuten Verbindung. - Seite 38 • Der Aufzeichnungsplan ist nicht richtig eingestellt → Stellen Sie einen richtigen Zeitplan ein, um jeder Kamera die Aufzeichnung zu ermöglichen • Speichermedium nicht bereit → Verwenden Sie eine empfohlene Speichermediummarke/-modell/-spez, WDVR kann nicht überprüfen Sie den Anhang. aufzeichnen → Installieren/Deinstallieren des Speichermediums NACH WDVR ist abgeschaltet.
-
Seite 39: Produktspezifikation
PRODUKTSPEZIFIKATION Receiver-Einheit Kompressionsformat H.264 Videoauflösung High Definition 720P Ansichtsoptionen Vollbildschirm/QUAD/Smart-QUAD Speichermedium Externe USB-HDD (Nicht inbegriffen); SSD kompatibel (nicht inbegriffen) Speicherkartenslot (bis zu 32GB; nur für Filmmaterial-Backup; Speicherkarte nicht inbegriffen) Bewegungserkennung PIR Ein/Aus Einstellung für jede Kamera Aufnahmemodus Zeitplan/Bewegungserkennung/Manuell HD-Schnittstelle Unterstützt (High Definition-Monitoransicht) Netzwerk-Schnittstelle RJ45 (LAN, Internet) Ethernetausgang... -
Seite 40: Anhang: Liste Der Passenden Geräte
ANHANG: LISTE DER PASSENDEN GERÄTE Liste der passenden Geräte der drahtlosen DVR Internen Disk (Interne SATA HDD) Kategorie Hersteller Kapazität Modell-Nr. Größe Geschwindigkeit Sata HDD Segate 500GB barracuda, 3,5-Zoll 7200mph ST3500418AS Sata SSD ADATA 256GB SP900 2,5-Zoll ADATA 256GB SX900 2,5-Zoll SanDisk 128GB...
