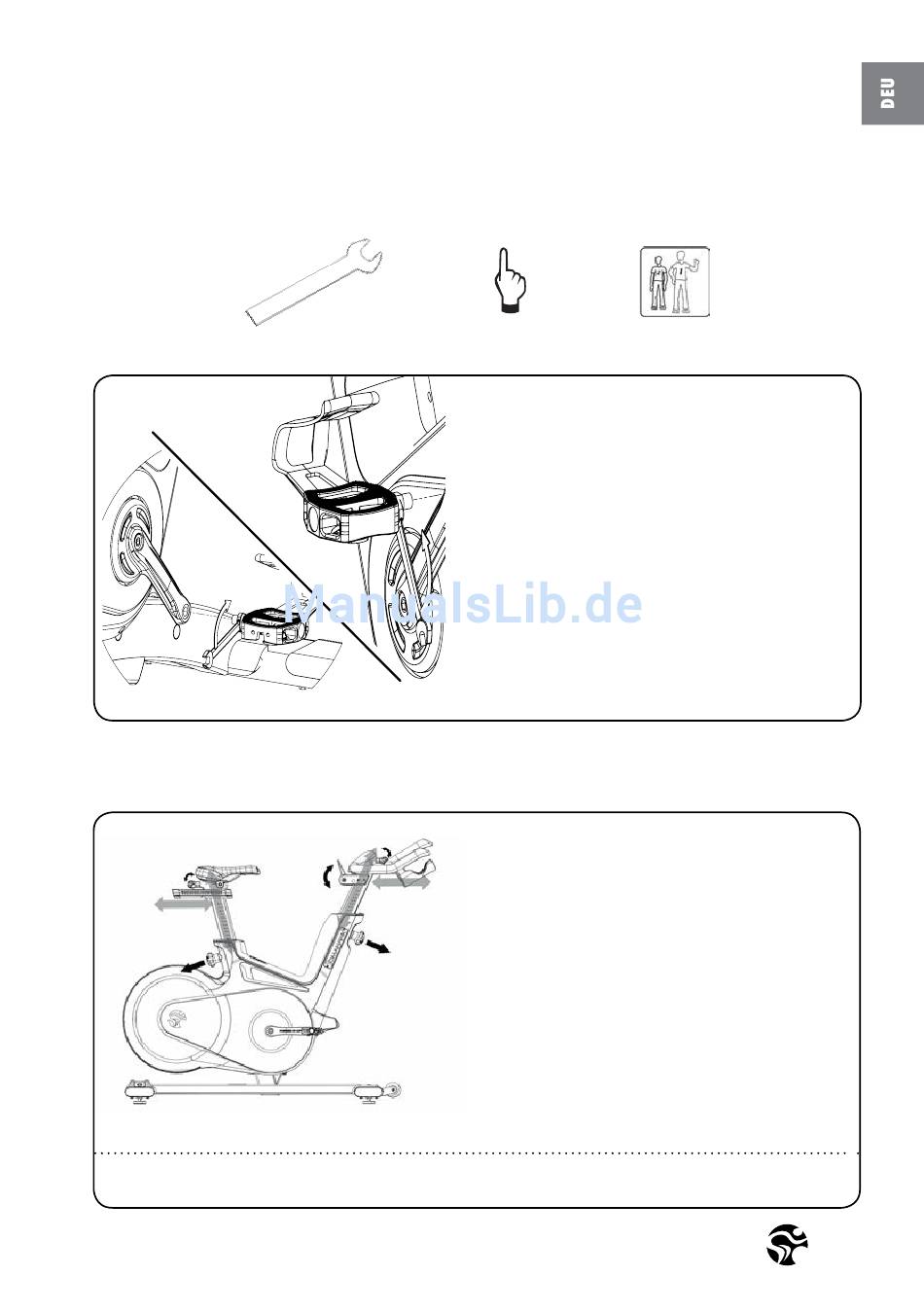

Tomahawk IC-TKIC5B2 Handbuch Seite 13

MONTAGE UND
ZUSAMMENBAU
15 MM PEDAL
WRENCH
18.
55 NM
R
19.
FUNKTIONSPRÜFUNG DER LENKER-; SATTEL UND WIDERSTANDSEINSTELLUNG.
HAND TIGHT
L
WARNUNG!
Das mit R markierte Pedal am rechten Kurbelarm
montieren und in Uhrzeigerrichtung festziehen
(Standard Rechtsgewinde). Das mit L markierte
Pedal am linken Kurbelarm montieren und gegen
die Uhrzeigerrichtung festziehen (Linksgewinde).
Bitte darauf achten, dass beide Pedale mit
ausreichender Festigkeit (55 NM) montiert
werden, um einem Lösen der Schraubverbindung,
während des Betriebes vorzubeugen.
Die Gewinde sind ab Werk mit TufLok® versehen,
um ein Lösen der Schraubenverbindung
während des Betriebs zu verhindern.
Werden Schraubverbindungen nach der
initialen Montage gelöst, wird bei einer
erneuten Montage die Verwendung von
mittelfestem LOCTITE® 243 empfohlen.
BEWEGEN SIE DIE WIDERSTANDSEINSTELLUNG EIN
PAAR VON MINIMUM BIS MAXIMUM
ÜBERPRÜFEN SIE DIE VERTIKAL- UND
HORIZONTALVERSTELLUNG DES LENKERS UND
SATTEL AUF LEICHTGÄNGIGKEIT DER VERSTELLUNG
UND ARRETIERUNG.
2
PERSONEN
