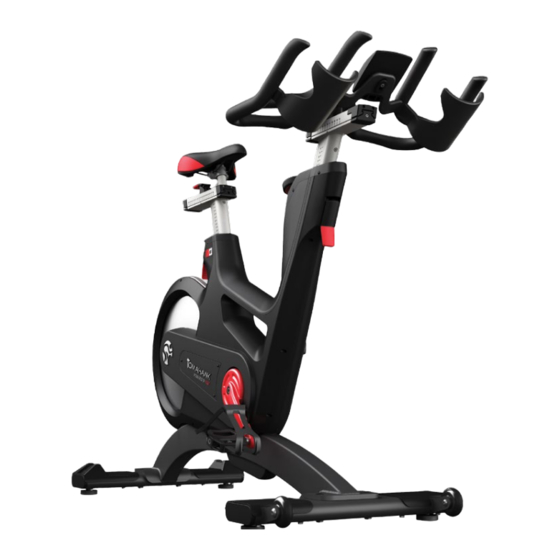

Tomahawk IC5 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
IC5
MODEL NO:IC-TKIC5B
CAUTION!
READ ALL PRECAUTIONS AND INSTRUCTIONS IN THIS MANUAL BEFORE YOU START
USING THIS EQUIPMENT. PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE.
IMPROPER ASSEMBLY, USE OR MAINTENANCE CAN VOID THE WARRANTY TERMS.
ADDITIONAL LANGUAGES AVAILABLE FOR DOWNLOAD AT WWW.INDOORCYCLING.COM
Version 3.0 2015 IC-TKIC5B-03 Copyright by Indoor Cycling Group GmbH 2015 | www.indoorcycling.com
MANUFACTURED BY:
Indoor Cycling Group GmbH
Happurger Str. 86
90482 NUERNBERG | Germany
info@indoorcycling.com
www.indoorcycling.com
Phone: +49(0)911 / 54 44 50
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Tomahawk IC5
Inhaltszusammenfassung für Tomahawk IC5
- Seite 30 WICHTIG! Die Aufkleber mit den Warnhinweisen müssen während des Aufbaus des Bikes gegen die Aufkleber in Landessprache getauscht werden. Version 3.0 2015 IC-TKIC5B-03 Copyright by Indoor Cycling Group GmbH 2015 | www.indoorcycling.com...
- Seite 31 Um das Handbuch in Ihrer Sprache Du kan laste ned bruksanvisningen herunterzuladen, besuchen Sie bitte på ditt eget språk ved å gå til IC5 den IC5 Support Bereich auf unserer støttesiden på: www.teamicg.com Webseite unter www.teamicg.com Pour télécharger le manuel Du kan hämta bruksanvisningen på...
- Seite 32 GARANTIE S.31 TECHNISCHE DATEN: Das Tomahawk IC5 Bike entspricht nach EN ISO 20957 (Teil 1 & 10) der Benutzerklasse S und ist für die Verwendung in kontrollierter Umgebung wie z.B. Sportstätten und Fitnesseinrichtungen unter Beaufsichtigung eines Trainers klassifiziert. GEWICHT DES BIKES:...
-
Seite 33: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 8. Kindern unter 14 Jahren ist es nicht erlaubt das Bike WARNUNG! ohne Aufsicht durch einen dazu qualifizierten Trainer zu Um einem Sicherheitsrisiko durch unsachgemäße verwenden. Verwendung des Gerätes für Personen über Handhabung des Gerätes vorzubeugen ist es 14 Jahren nur nach vorheriger Einweisung durch einen qualifizierten Trainer. -
Seite 34: Einführung
STANDFUSS WICHTIG! Den individuellen Produktionscode des Tomahawk IC5 Bikes finden Sie auf dem Typenschild, dass sich im unteren Bereich des Rahmenrohrs in Fahrtrichtung links des Indoor Bikes befindet. Bitte tragen Sie diesen Produktionscode in die Pflege- und Wartungslisten ein. Die Angabe des Produktionscodes ist bei allen Garantieanfragen zwingend erforderlich. -
Seite 35: Montage Und Zusammenbau
MONTAGE UND ZUSAMMENBAU DREHMOMENTSCHLÜSSEL 17MM PERSONEN WICHTIG! Vermeiden Sie hohe Temperaturschwankungen zwischen dem Transport des Bikes und dem Ort der Installation. Sollten dennoch unterschiedliche Temperaturen herrschen, muss mit der Inbetriebnahme gewartet werden, bis sich das Bike an die Umgebungstemperatur angeglichen hat. 50 NM 50 NM WICHTIG! - Seite 36 MONTAGE UND ZUSAMMENBAU PERSONEN BRINGEN SIE DIE VERTIKALVERSTELLUNG DES POSITIONIEREN SIE DEN LENKER AUF DEM OBEREN LENKERS IN DIE MAXIMALPOSITION BEVOR HORIZONTALEN LENKERSCHLITTEN. SIE MIT DER MONTAGE BEGINNEN. ACHTUNG! DEN AUFKLEBER ERST ENTFERNEN NACHDEM DER LENKER MONTIERT WURDE. Version 3.0 2015 IC-TKIC5B-03 Copyright by Indoor Cycling Group GmbH 2015 | www.indoorcycling.com...
- Seite 37 MONTAGE UND ZUSAMMENBAU DREHMOMENTSCHLÜSSEL PERSONEN 30 NM STELLEN SIE SICHER, DASS DIE ENTFERNEN SIE NACH DER MONTAGE SCHRAUBVERBINDUNGEN BEI DER DEN AUFKLEBER ZUR FIXIERUNG MONTAGE DES LENKERS AUSREICHEND DER HORIZONTALVERSTELLUNG. FEST (30 NM) ANGEZOGEN WERDEN. DIE BEFESTIGUNGSSCHRAUBEN SIND AB WERK MIT TUFLOK®...
- Seite 38 MONTAGE UND ZUSAMMENBAU HANDFEST PERSONEN ÖFFNEN SIE DEN ARRETIERHEBEL DER ÜBERPRÜFEN SIE DIE HORIZONTALVERSTELLUNG DES HORIZONTALVERSTELLUNG UND SCHIEBEN SIE DEN LENKERS, BEI GEÖFFNETEM ARRETIERHEBEL, LENKER GANZ NACH VORNE. AUF LEICHTGÄNGIGKEIT DER VERSTELLUNG. MONTIEREN SIE DIE UNTERE ENDKAPPE. ÜBERPRÜFEN SIE BEI GESCHLOSSENEM ARRETIERHEBEL DIE KLEMMKRAFT DER HORIZONTALVERSTELLUNG.
- Seite 39 MONTAGE UND ZUSAMMENBAU 15MM HANDFEST PEDALSCHLÜSSEL PERSONEN POSITIONIEREN SIE DIE SMARTPHONE BEFESTIGEN SIE DIE SMARTPHONE ABLAGE ABLAGE AUF DER LENKERHALTERUNG. VON DER LENKERUNTERSEITE AUS MIT DER BEILIEGENDEN SCHRAUBE. WARNUNG! Das mit R markierte Pedal am rechten Kurbelarm montieren und in Uhrzeigerrichtung festziehen (Standard Rechtsgewinde).
-
Seite 40: Installation, Aufbau
INSTALLATION, AUFBAU TOMAHAWK BIKES Nachfolgende Maßnahmen müssen bei der Erstinstallation der TOMAHAWK Bikes durchgeführt werden, um eine optimale Leistung und lange Lebensdauer zu gewährleisten. Bitte lesen und befolgen Sie die folgenden Anleitungen genau. Wenn die Bikes nicht wie beschrieben installiert und eingestellt werden, können die Komponenten einem übermäßigen Verschleiß... -
Seite 41: Kundendienst
INSTALLATION, AUFBAU TOMAHAWK BIKES KUNDENDIENST 1. Geben Sie dem Kunden die Anleitungen für die Grundwartung und verweisen Sie ihn auf die ausführlichen Wartungsanleitungen. 2. Lassen Sie sich die Übergabe des Handbuches, die Erklärung der Wartungsarbeiten und den einwandfreien Zustand der Bikes bei der Übergabe durch den Kunden bestätigen. Ein von Ihnen gegengezeichnetes Exemplar verbleibt beim Kunden. -
Seite 42: Richtige Radeinstellung
RICHTIGE RADEINSTELLUNG Das Tomahawk Bike kann sehr variabel, entsprechend den Bedürfnissen verschiedener Benutzergruppen, eingestellt werden. Dadurch wird optimaler Fahrkomfort unter Berücksichtigung einer für diesen Zweck idealen Körperhaltung gewährleistet. Somit können optimale Trainingsergebnisse erzielt werden. Die nachfolgend beschriebenen Möglichkeiten zeigen nur einige der meist verwendeten Einstellvarianten des Bikes. Es obliegt dem Benutzer, eine für ihn ideale Fahrposition einzustellen. -
Seite 43: Horizontale Satteleinstellung
RICHTIGE RADEINSTELLUNG HORIZONTALE SATTELEINSTELLUNG: Die horizontale Positionierung des Sattels ist sehr wichtig um Verletzungen an den Kniegelenken vorzubeugen. Setzen Sie sich auf den Sattel und bringen Sie die Kurbelarme in die horizontale Position. Das Kniegelenk am nach vorne gerichteten Bein sollte sich direkt über der Achse des Pedals befinden. -
Seite 44: Lenkerpositionierung
RICHTIGE RADEINSTELLUNG LENKERPOSITIONIERUNG: Zu Beginn der Einstellung sollte bei ungeübten Benutzern der Lenker in gleicher Höhe mit dem Sattel eingestellt sein (Linie A) und sich auf der “0“ Markierung (Linie B) befinden. Wenn die Knie beim stehenden Fahren den Lenker berühren oder diese Sitzposition bei längerem Fahren unbequem ist, sollte zunächst der Lenker etwas höher eingestellt werden. -
Seite 45: Richtige Handhabung Des Bikes
RICHTIGE HANDHABUNG DES BIKES EINSTELLUNG DES WIDERSTANDES: Der individuell angestrebte Bremswiderstand kann mit Hilfe des Bremsverstellknopfes fein und exakt auf die Bedürfnisse des Fahrers über einen Aktionsradius von 330° eingestellt werden. . Um den Bremswiderstand zu erhöhen, wird der Bremsverstellknopf im Uhrzeigersinn gedreht. Um den Bremswiderstand zu verringern, drehen sie diesen gegen den Uhrzeigersinn. -
Seite 46: Aufstellen Des Indoor Cycles
RICHTIGE HANDHABUNG DES BIKES WIDERSTANDSREGLER (BREMSVERSTELLKNOPF DREHEN) NOTBREMSE (BREMSVERSTELLKNOPF DRÜCKEN) Aus Sicherheitsgründen ist darauf zu achten immer unter kontrollierter Bewegung zu fahren und die Trittfrequenz den fahrerischen Fähigkeiten anzupassen. AUFSTELLEN DES INDOOR CYCLES: Es empfiehlt sich, das Indoor Cycle mit zwei Personen zu bewegen. Um Unfällen vorzubeugen und um Beschädigungen an den Einschubbuchsen des Lenkers zu vermeiden ist es notwendig, dass die vertikale Lenkerverstellung fest fixiert wurde bevor das Rad gekippt wird. - Seite 47 RICHTIGE HANDHABUNG DES BIKES Überprüfen Sie die Standsicherheit des Indoor Cycles am Einsatzort und justieren Sie ggf. die niveauregulierbaren Standfüße auf der Unterseite der Stabilisatoren um die gewünschte Standsicherheit zu gewährleisten. WICHTIG! Die Standfüße sollten immer möglichst weit hinein gedreht und nicht mehr als 1cm herausgedreht werden! Das Indoorcycle darf nur auf einem standsicheren und ebenen Untergrund aufgestellt und betrieben werden.
-
Seite 48: Regelmässige Pflege Und Wartung
REGELMÄSSIGE PFLEGE UND WARTUNG WARNUNG! Die nachfolgenden Wartungs- und Pflegemaßnahmen müssen in der beschriebenen Regelmäßigkeit durchgeführt werden, um ein Höchstmaß an Betriebssicherheit und Lebensdauer zu gewährleisten. Bitte befolgen Sie die nachfolgenden Anweisungen gewissenhaft. Nicht regelmäßig durchgeführte Wartungs- und Pflegearbeiten führen zu erhöhtem Verschleiß am Produkt und zum Erlöschen der Garantieleistungen. - Seite 49 REGELMÄSSIGE PFLEGE UND WARTUNG 14-TÄGIGE MASSNAHMEN: 1. Notbremse: Aus Gründen der Betriebssicherheit muss die Notbremse regelmäßig auf ihre Funktion überprüft werden. Hierzu drücken Sie während des Fahrens den roten Notbremsgriff nach unten. Bei optimaler Funktion sollte es zu einer sofortigen Bremswirkung bis hin zum vollständigen Stillstand der Schwungscheibe kommen.
-
Seite 50: Monatliche Massnahmen
REGELMÄSSIGE PFLEGE UND WARTUNG 3. Lenker: Um die Leichtgängigkeit der Lenkerverstellung zu gewährleisten, muss die vertikale und horizontale Lenkerstütze regelmäßig gereinigt und eingefettet werden. Hierzu positionieren Sie den Lenker (A) in der obersten Stufe, sprühen die Lenkerstützen mit Wartungsspray ein und reiben die gesamten Außenflächen inklusive der horizontalen Verstellung mit einem weichen Lappen ab. - Seite 51 REGELMÄSSIGE PFLEGE UND WARTUNG NUTZUNGSABHÄNGIGE MASSNAHMEN: 1. Vertikalverstellung Lenker und Sattel: Um die Leichtgängigkeit der vertikalen Lenker- und Sattelverstellung sicherzustellen wird empfohlen den Klemmmechanismus zu prüfen und bei Bedarf eine geringe Menge Lithium/Silikon Fett auf den vertikalen Klemmmechanismus der Lenkerstütze (1.) und der Sattelstütze (2./3.) aufzutragen.
-
Seite 52: Wartungs - Und Pflegeplan
WARTUNGS - UND PFLEGEPLAN TÄTIGKEIT TURNUS DETAILS REINIGUNG UND DESINFEKTION SOWIE STANDSICHERHEIT DES BIKES PRÜFEN TÄGLICH SEITE 19-20 DETAILLIERTE REINIGUNG DES BIKES WÖCHENTLICH SEITE 20 NOTBREMSFUNKTION TESTEN 14-TÄGIG SEITE 21 REINIGUNG UND PFLEGE DER SATTELSTÜTZE UND DES LENKERS 14-TÄGIG SEITE 21-22 ÜBERPRÜFUNG DER VERBINDUNGSELEMENTE MONATLICH SEITE 22... - Seite 53 WARTUNGS - UND PFLEGEPLAN 14-TÄGIGE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM MONATLICHE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM...
-
Seite 54: Ersatzteile
ERSATZTEILE Ersatzteile und deren Artikelnummern können Änderungen unterliegen. Für weitere Informationen bitten wir Sie mit Ihrem Händler in Kontakt zu treten oder die Webseite www.indoorcycling.com zu besuchen. 120-01-00015-02 KOMFORT SPORT SATTEL SCHWARZ/ROT INKL. SATTELKLOBEN 900-10-00003-01 GUMMISTANDFUSS, 75° SHORE 150-01-00005-02 COMBI PEDAL SET, SPD COMPATIBLE 150-03-00048-01 TOE STRAP SET... -
Seite 55: Garantie
Verwendung im Freien. Unsachgemäßer Gebrauch, Fehlbedienung, mechanische Beschädigung und Veränderungen am Produkt führen zum Erlöschen jeglicher Garantieansprüche. Nachfolgend sind die unterschiedlichen Garantiezeiten für die an den IC5 Bikes verwendeten Komponenten und Baugruppen aufgelistet. Detaillierte Informationen zu unseren Garantie- und Geschäftsbedingungen finden Sie im Internet unter www.indoorcycling.com. - Seite 56 ACHTUNG. MACHEN SIE SICH MIT ALLEN SICHERHEITSMASSNAHMEN UND -ANWEISUNGEN, DIE IN DIESER BEDIENUNGSANLEITUNG BESCHRIEBEN SIND, VERTRAUT, BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN. BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF. UNSACHGEMÄSSEM ZUSAMMEN- AUFBAU, UNSACHGEMÄSSER WARTUNG PFLEGE, SOWIE UNSACHGEMÄSSEM GEBRAUCH, KÖNNEN GARANTIEBESTIMMUNGEN ERLÖSCHEN.
- Seite 57 FABRICANTE: Indoor Cycling Group GmbH Happurger Str. 86 90482 NUERNBERG | Germany info@indoorcycling.com www.indoorcycling.com Teléfono: +49(0)911 / 54 44 50 MODELO Nº:IC-TKIC5B NOTA IMPORTANTE: LEA TODAS LAS INSTRUCCIONES Y PRECAUCIONES CONTENIDAS EN ESTE MANUAL ANTES DE LA PUESTA EN SERVICIO DE LA BICICLETA Y OBSERVE TODAS LAS INSTRUCCIONES DESCRITAS PARA EL MONTAJE, MANTENIMIENTO Y FUNCIONAMIENTO ¡EL USO Y MANEJO INAPROPIADO, MONTAJE INCORRECTO Y LA DE LA BICICLETA.
- Seite 58 ¡ADVERTENCIA! Warning labels on the bikes must be replaced by warning labels in your language during the assembly process. Version 3.0 2015 IC-TKIC5B-03 Copyright by Indoor Cycling Group GmbH 2015 | www.indoorcycling.com...
- Seite 59 Um das Handbuch in Ihrer Sprache Du kan laste ned bruksanvisningen herunterzuladen, besuchen Sie bitte på ditt eget språk ved å gå til IC5 den IC5 Support Bereich auf unserer støttesiden på: www.teamicg.com Webseite unter www.teamicg.com Pour télécharger le manuel Du kan hämta bruksanvisningen på...
