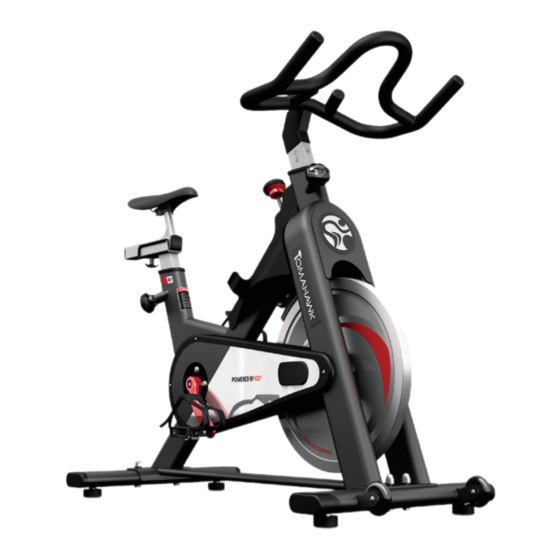

Tomahawk IC2 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
IC2
MODEL NO:IC-TKIC2B-01
CAUTION!
READ ALL PRECAUTIONS AND INSTRUCTIONS IN THIS MANUAL BEFORE YOU START
USING THIS EQUIPMENT. PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE.
IMPROPER ASSEMBLY, USE OR MAINTENANCE CAN VOID THE WARRANTY TERMS.
Version 1.1 2014 IC-TKIC2B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com
MANUFACTURED BY:
Indoorcycling Group GmbH
Happurger Str. 86
90482 Nuremberg | Germany
info@indoorcycling.com
www.indoorcycling.com
Phone: +49(0)911 / 54 44 50
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Tomahawk IC2
Inhaltszusammenfassung für Tomahawk IC2
- Seite 30 ERSATZTEILE P.20-25 GARANTIE P.26-27 TECHNISCHE DATEN: Das Tomahawk IC2 Bike entspricht nach EN 957 der Benutzerklasse S und ist für die Verwendung in kontrollierter Umgebung wie z.B. Sportstätten und Fitnesseinrichtungen unter Beaufsichtigung eines Trainers klassifiziert. GEWICHT DES BIKES: 48 KG...
-
Seite 31: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Es liegt in der alleinigen Verantwortung des fahren und festes Schuhwerk, vorzugsweise Eigentümers, alle Nutzer über die sachgerechte Radschuhe, zu tragen. Lose Schnürsenkel und ordnungsgemäße Verwendung zu können sich im Antriebssystem verfangen und informieren und erst nach erfolgter Einweisung zu Verletzungen führen. -
Seite 32: Einführung
SEHR GEEHRTER KUNDE, wir möchten uns für Ihr Vertrauen und Ihre Kaufentscheidung bedanken. Mit dem Tomahawk Indoor Cycle haben Sie sich für ein Qualitätsprodukt entschieden, das nach den neuesten technischen Erkenntnissen entwickelt und somit auf höchste Beanspruchung und Zuverlässigkeit ausgelegt wurde. -
Seite 33: Montage Und Zusammenbau
MONTAGE UND ZUSAMMENBAU SW 17/19MM 15MM HANDFEST SW 13/15MM PEDALSCHLÜSSEL ANZIEHEN BITTE STELLEN SICH SICHER, DASS DIE DIE SCHWARZE KUNSTSTOFFBEILAGSCHEIBE MUSS PLASTIKDICHTUNG ZWISCHEN DEM STABILISATOR ZWISCHEN DEM RAHMENTRÄGER UND DER UND DEM RAHMENTRÄGER PLATZIERT IST. EDELSTAHLBEILAGSCHEIBE PLATZIERT SEIN. BITTE STELLEN SICH SICHER, DASS DIE DIE SCHWARZE KUNSSTOFFBEILAGSCHEIBE MUSS PLASTIKDICHTUNG ZWISCHEN DEM STABILISATOR ZWISCHEN DEM RAHMENTRÄGER UND DER... - Seite 34 MONTAGE UND ZUSAMMENBAU SW 17/19MM 15MM HANDFEST SW 13/15MM PEDALSCHLÜSSEL ANZIEHEN STOP MARKIERUNG WICHTIG! Sattel in vertikaler und horizontaler Position ausrichten! 13mm Mutter der Sattelklemme ausreichend fest von beiden Seiten aus anziehen! WICHTIG! Das mit R markierte Pedal am rechten Kurbelarm montieren Uhrzeigerrichtung festziehen...
- Seite 35 MONTAGE UND ZUSAMMENBAU SW 17/19MM 15MM HANDFEST SW 13/15MM PEDALSCHLÜSSEL ANZIEHEN STOP MARKIERUNG STOP MARKIERUNG STOP MARKIERUNG...
-
Seite 36: Installation, Aufbau
Bitte verwenden sie ausschließlich einen lösungsmittel-, silikon- und säurefreien Sprühschmierstoff (z.B. Brunox) und weißes Lithiumfett. 1. Bitte sicherstellen, dass die Bikes gerade stehen. Wenn das TOMAHAWK Bike wackelig auf dem Boden steht, drehen Sie die verstellbaren Füße unter dem vorderen und/oder hinteren Stabilisator solange, bis die Schaukelbewegung aufhört. - Seite 37 INSTALLATION, AUFBAU TOMAHAWK BIKES 6. Lithiumfett auf die Metallgewinde aller Justierknöpfe geben. 7. Überprüfen Sie die vier (4) Inbusmuttern auf der Riemenscheibe auf festen Sitz. Sind sie locker, Gewindekleber LocTite Threadlocker Blue-243 auftragen und wieder fest anziehen. 8. Überprüfen Sie die die beiden Inbusschrauben, mit welchen die Tretkurbeln (an der rechten und linken Seite des Tretlagers) befestigt sind, auf festen Sitz.
-
Seite 38: Richtige Radeinstellung
RICHTIGE RADEINSTELLUNG Das Tomahawk Bike kann sehr variabel, entsprechend den Bedürfnissen verschiedener Benutzergruppen, eingestellt werden. Dadurch wird optimaler Fahrkomfort unter Berücksich- tigung einer für diesen Zweck idealen Körperhaltung gewährleistet. Somit können optimale Trainingsergebnisse erzielt werden. Die nachfolgend beschriebenen Möglichkeiten zeigen nur einige der meist verwendeten Einstellvarianten des Bikes. Es obliegt dem Benutzer, eine für ihn ideale Fahrposition einzustellen. - Seite 39 RICHTIGE RADEINSTELLUNG HORIZONTALE SATTELEINSTELLUNG: Die horizontale Positionierung des Sattels ist sehr wichtig, um Verletzungen an den Kniegelenken vorzubeugen. Setzen Sie sich auf den Sattel und bringen Sie die Kurbelarme in die horizontale Position. Das Kniegelenk am nach vorne gerichteten Bein sollte sich direkt über der Achse des Pedals befinden. Falls dies nicht der Einstellung Ihres Bikes entspricht, justieren Sie bitte die horizontale Sattelverstellung nach vorne oder hinten um diese Sitzposition zu erreichen.
-
Seite 40: Lenkerpositionierung
RICHTIGE RADEINSTELLUNG LENKERPOSITIONIERUNG: Zu Beginn der Einstellung sollte bei ungeübten Benutzern der Lenker in gleicher Höhe mit dem Sattel eingestellt sein (Linie A) und sich auf der „0“ Markierung (Linie B) befinden. Wenn die Knie beim stehenden Fahren den Lenker berühren oder diese Sitzposition bei längerem Fahren un- bequem ist, sollte zunächst der Lenker etwas höher eingestellt werden. -
Seite 41: Richtige Handhabung Des Bikes
RICHTIGE HANDHABUNG DES BIKES EINSTELLUNG DES WIDERSTANDES: Der individuell angestrebte Bremswiderstand kann mit Hilfe des Bremsverstellknopfes fein und stufenlos eingestellt werden. Um den Bremswiderstand zu erhöhen, wird der Bremsverstellknopfes im Uhrzeigersinn gedreht. Um den Bremswiderstand zu verringern wird gegen den Uhrzeigersinn gedreht. Bitte niemals unter Widerstandsbelastung rückwärts fahren, da sich die Schraubverbindung der Pedale zum Kurbelarm lockern kann und ein Lösen der Verbindung nicht auszuschließen ist. -
Seite 42: Regelmässige Pflege Und Wartung
REGELMÄSSIGE PFLEGE UND WARTUNG WARNUNG! Die nachfolgenden Wartungs- und Pflegemaßnahmen müssen in der beschriebenen Regelmä- ßigkeit durchgeführt werden, um ein Höchstmaß an Betriebssicherheit und Lebensdauer zu gewährleisten. Bitte befolgen Sie die nachfolgenden Anweisungen gewissenhaft. Nicht regel- mäßig durchgeführte Wartungs- und Pflegearbeiten führen zu erhöhtem Verschleiß am Produkt und zum Erlöschen der Garantieleistungen. - Seite 43 REGELMÄSSIGE PFLEGE UND WARTUNG 14-TÄGIGE MASSNAHMEN: 1. Notbremse: Aus Gründen der Betriebs- sicherheit muss die Notbremse regelmäßig auf ihre Funktion überprüft werden. Hierzu drücken Sie während des Fahrens den roten Notbremsknopf nach unten. Bei optimaler Funktion sollte es zu einer sofortigen Brems- wirkung bis hin zum vollständigen Stillstand der Schwungscheibe kommen.
-
Seite 44: Monatliche Massnahmen
REGELMÄSSIGE PFLEGE UND WARTUNG 3. Lenker: Um die Leichtgängigkeit der Lenkerverstellung zu gewährleisten, muss die vertikale und - falls vorhanden - die horizon- tale Lenkerverstellung (optionales Zubehör horizontal verstellbarer Lenker) regelmäßig gereinigt und eingefettet werden. Hierzu nehmen Sie den kompletten Lenker (A) aus seiner Führung, sprühen diesen mit War- tungsspray ein und reiben die gesamten Außenflächen inklusive der horizontalen... - Seite 45 REGELMÄSSIGE PFLEGE UND WARTUNG 2. Bremssystem: Um eine dauerhaft einwandfreie und optimale Funktion sicher zu stellen, ist es erforderlich, die gesamte Bremsmechanik (C),welche sich unterhalb des Schwitzschutzes und teilweise innerhalb des Rahmens befindet, mit Gewindefett oder Wartungsspray zu behandeln. Es ist vor allem darauf zu achten, dass die Gewinde über die gesamte Länge nicht trocken laufen, da dies zu extremem Verschleiß...
-
Seite 46: Riemenspannung Prüfen Und Einstellen
RIEMENSPANNUNG PRÜFEN UND EINSTELLEN WICHTIG! Der Riemenantrieb darf aus Sicherheitsgrün- den unter normalen Nutzungsbedingungen nicht durchrutschen. Es ist darauf zu achten das die Riemenspannung gemäß den Her- stellervorgaben akkurat eingehalten wird. Zu hohe Riemenspannung führt zu einem erhöhten Verschleiß an den Schwungschei- ben und Tretlagern was die Lebensdauer negativ beeinflusst. -
Seite 47: Wartungs- Und Pflegeplan
WARTUNGS- UND PFLEGEPLAN CHECKLISTE UND ZEITPLANUNG FÜR PFLEGE- UND WARTUNGSMASSNAHMEN TÄTIGKEIT TURNUS DETAILS REINIGUNG UND DESINFEKTION SOWIE STANDSICHERHEIT DES BIKES PRÜFEN TÄGLICH SEITE 14 WARTUNG DER BREMSBELÄGE UND DETAILREINIGUNG DES GESAMTEN BIKES WÖCHENTLICH SEITE 14 NOTBREMSFUNKTION TESTEN 14-TÄGIG SEITE 15 REINIGUNG UND PFLEGE DER SATTELSTÜTZE UND DES LENKERS 14-TÄGIG... -
Seite 48: Ersatzteile
ERSATZTEILE ANTRIEBSTEILE 02 40 C MD20 08 150-03-00001-01 150-03-00007-01 150-03-00008-01 150-03-00070-01 150-03-00071-01 900-06-00001-01 900-00-90008-20 BREMSSYSTEM 02 50 A 02 50 03 A 02 50 05 02 50 06 130-01-00005-01 Version 1.1 2014 IC-TKIC2B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com... - Seite 49 ERSATZTEILE SCHWUNGSCHEIBE 02 40 02 150-01-00051-01 150-01-00009-01 02 40 H 900-06-00002-01 LENKER 02 30 01 AL...
- Seite 50 ERSATZTEILE KETTENKASTEN 02 42 01 E 08 02 42 02 E 12 02 42 03 S E 12 02 42 04 02 99 03 RAHMEN 02 99 02 02 10 A 02 10 A 02 99 10 (OPTIONAL) 02 99 11 (OPTIONAL) AUFKLEBER-SET KOMPLETT 100-09-00021-01 Version 1.1 2014 IC-TKIC2B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
- Seite 51 ERSATZTEILE 02 99 02 10 HB (OPTIONALES ZUBEHÖR) ARRETIERGRIFFE 02 10 B 08...
-
Seite 52: Sattelaufnahme
ERSATZTEILE SATTELAUFNAHME 120-01-00002-01 120-01-00003-01 02 20 02 02 10 G 02 21 01 AL (KOMPLETTE BAUGRUPPE) PEDALE 150-03-00048-01 (PAAR) 150-01-00005-01 (PAAR) Version 1.1 2014 IC-TKIC2B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com... - Seite 53 ERSATZTEILE HINTERER STABILISATOR 140-02-00020-01 02 11 E 02 11 06 02 11 05 B VORDERER STABILISATOR 02 11 B 140-02-00021-01 140-01-00003-01...
-
Seite 54: Garantie
Die Indoorcycling Group GmbH garantiert, dass alle neuen Produkte am Tag der Lieferung zum Kunden frei von Fertigungs- und Materialfehlern sind. Nachfolgend sind die unterschiedlichen Garantiezeiten für die an den TOMAHAWK IC2 Bikes verwendeten Komponenten und Baugruppen aufgelistet. Detaillierte Informationen zu unseren Garantie- und Geschäftsbedingungen finden Sie im Internet unter www.indoorcycling.com. - Seite 55 GARANTIE 10 JAHRE GARANTIE: BRUCH DER RAHMENKONSTRUKTION, SCHWEISSFEHLER 3 JAHRE GARANTIE: LENKER UND SATTELVERBINDUNG, BREMSSYSTEM (AUSGENOMMEN BREMSBELÄGE), HEBEL & GRIFFE UND EINSTELLKNÖPFE, KURBELN, RIEMENANTRIEBSSYSTEM, SCHWUNGRAD UND NABENVERBINDUNG, PULVERLACKBESCHICHTUNG 2 JAHRE GARANTIE: KOMBIPEDALE (AUSGENOMMEN SCHUHBINDUNGSSYSTEM), EINSCHUBBUCHSE / KLEMMUNG DER LENKER- UND SATTELSTANGE, AUSGLEICHSFUSS 1 JAHRE GARANTIE: SATTELKONSTRUKTION...
