2.
Die Leistungsgrafik zeigt die Leistungsdaten für jeden Kanal mit einer
Zeitskala von 6, 12 oder 24 Stunden an. Mit zunehmender Laufzeit wird die
Leistungsgrafik automatisch auf die passendste Zeitskala aktualisiert.
3.
Der Prozentanteil der maximalen Durchschnittsleistung wird in der Grafik
dargestellt.
4.
Die Grafik und Leistungsdaten werden mit Null angezeigt, wenn die Therapie
gestoppt wird (z. B. Taste Stop (Stopp) wird gedrückt, Kabel getrennt, Kanal
inaktiv gestellt). Für Beispiele einer Leistungsgrafik siehe Abbildungen unten.
5.
Die Leistungsgrafik zeigt die Gesamtlaufzeit für den Kanal an und nicht für
das Gerät. Falls möglich, schließen Sie die System immer an denselben
Kanal an, an dem sie zu Beginn angeschlossen waren. Wenn bei beiden
Systemen der Kanal gewechselt wird, spiegelt die Laufzeit die Gesamtsumme
der Zeit für einen spezifischen Kanal wider, der Therapie abgegeben hat,
ungeachtet dessen ob das System gerade angeschlossen ist oder nicht.

Bildschirmaufbau - Leistungsgrafik

Leistungsgrafikdaten werden für jeden Kanal unabhängig angezeigt und stellen den
Prozentanteil der maximalen Durchschnittsleistung für die Gesamttherapiezeit dar.
Zusätzlich wird der aktuelle Gerätestatus in den farblichen Kanalsymbolen angezeigt
(siehe Abbildung 36 und die untenstehende Tabelle).
Kanal A Leistungsdaten

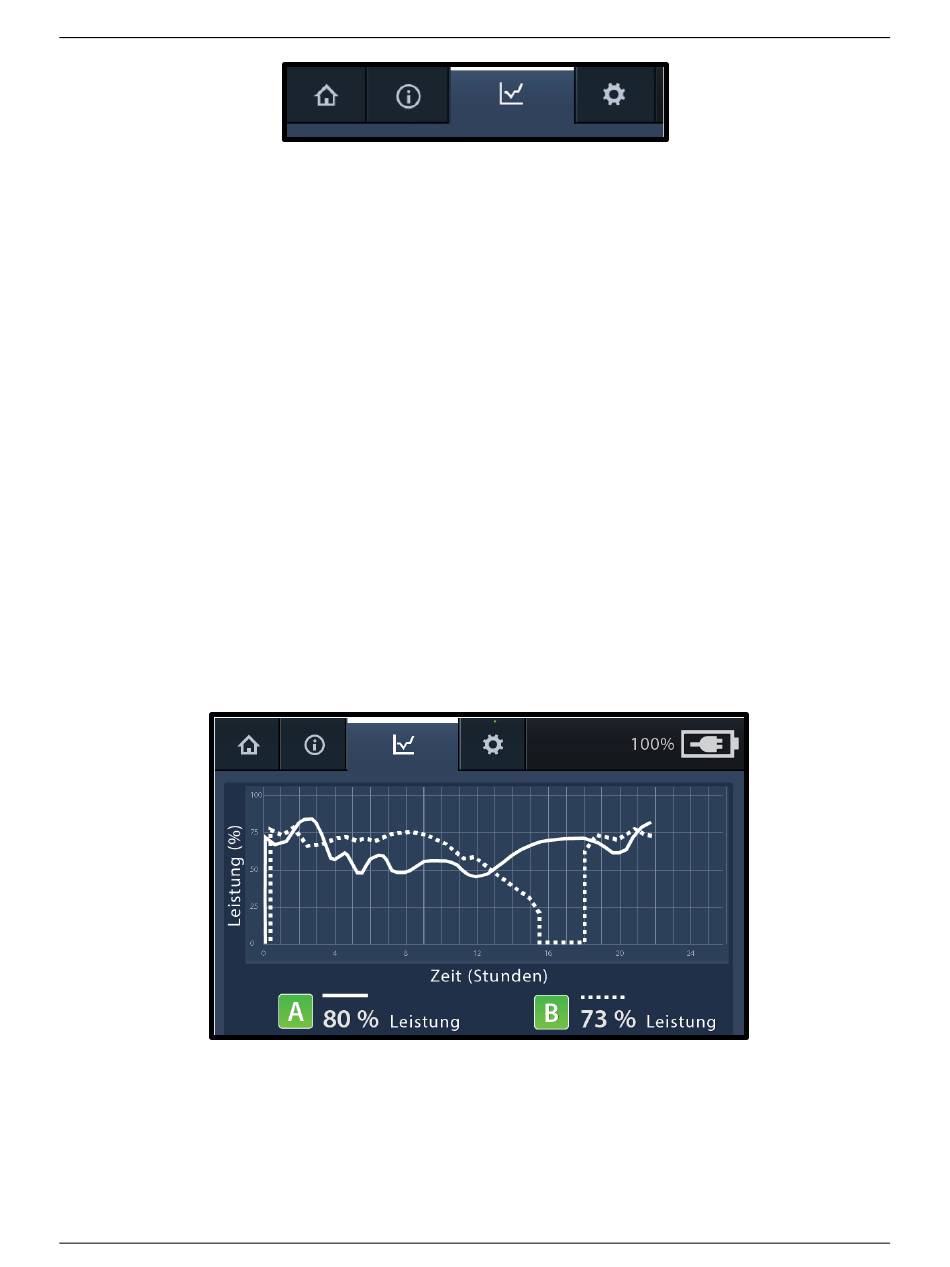

Abbildung 35. Register Leistungsgrafik-Menü
Menüregister
Abbildung 36. Bildschirmaufbau - Leistungsgrafik
Kanal B Leistungsdaten
Leistungsgrafik
