- Seite 1 Gebrauchsanleitung UP-Rohrunterbrecher für Multiplex Trio, Rotaplex Trio Modell Baujahr (ab) 6161.81 02/1998...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Trinkwasserschutz 2.3.3 Technische Daten 2.4 Erforderliches Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße 3.1.3 Benötigtes Werkzeug und Material 3.2 Montage... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Der UP-Rohrunterbrecher Modell (6161.81) ist für Multiplex Trio Ab-/ Überläufe und für Rotaplex Trio Ab-/Überläufe geeignet. Eine zugehörige Rosette Visign RU2 (Modell 6161.89) ist nicht im Liefer‐ umfang enthalten und muss separat erworben werden. Der UP-Rohrunterbrecher muss an trinkwassergeeignete Rohre und Lei‐... -
Seite 5: Produktbeschreibung

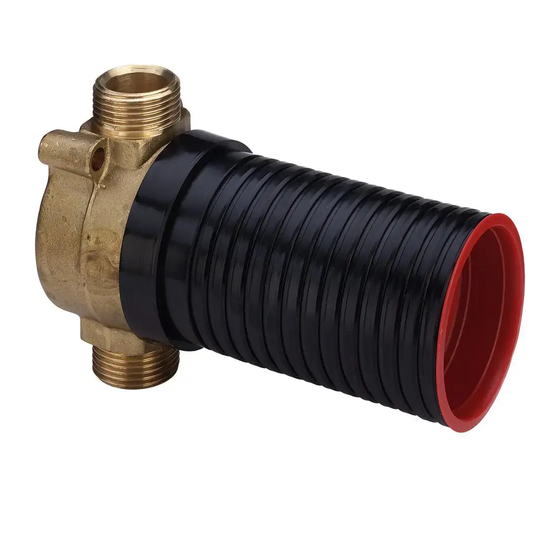

Produktinformation Produktbeschreibung 2.3.1 Übersicht Abb. 1: Bauteile Gehäuse des UP-Rohrunterbrechers Einsatz mit Membran und O-Ringen, vormontiert im Gehäuse des Rohrunterbrechers Aufsatzschaft (dient als Auslaufrohr vor der Wand), vormontiert Schutzstopfen im Aufsatzschaft, vormontiert 2.3.2 Trinkwasserschutz UP-Rohrunterbrecher werden zwischen der Mischbatterie und einem Zulauf installiert, um das Eindringen von Nichttrinkwasser in Trinkwas‐... -
Seite 6: Technische Daten
Produktinformation Der Rohrunterbrecher darf nicht mit eingebauter Membran in eine Druckprobe einbezogen werden, da die Membran bei einer Druck‐ probe zerstört wird und der Rohrunterbrecher seine Funktion verliert. Ist eine Druckprobe erforderlich, muss der Einsatz mit der Membran gegen ein Anschlussstück (Modell 6161.83) ausgetauscht werden. Rohrunterbrecher dürfen nur zusammen mit kompatiblen Bauteilen verwendet werden. - Seite 7 Für die Befestigung des UP-Rohrunterbrechers werden zwei Schrauben benötigt. Um den UP-Rohrunterbrecher an Rohre anzuschließen, sind 3/4-Zoll- Übergangsstücke geeignet, Viega Stecksitz-Anschlussverschraubungen sind auch kompatibel. Eurokonus-Anschlüsse sind nicht kompatibel. Die Stecksitz-Verbindung Sanfix P (Modell 2119) ist für den UP-Rohrun‐ terbrecher geeignet.
- Seite 8 Produktinformation Die Stecksitz-Verbindung Raxofix ( Modell 5329) ist für den UP-Rohrun‐ terbrecher geeignet. UP-Rohrunterbrecher...
-
Seite 9: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Montagebedingungen Für die Montage eines Rohrunterbrechers gelten folgende Vorausset‐ zungen: Die Rohre und Leitungen, in die der Rohrunterbrecher eingebaut wird, sind für die Trinkwasserversorgung geeignet. Die Wannenbatterie ist installiert und die Anschlussleitungen sind zugänglich. 3.1.2 Einbaumaße Abb. -
Seite 10: Benötigtes Werkzeug Und Material
Handhabung 3.1.3 Benötigtes Werkzeug und Material Werkzeug feinzahnige Säge Wasserpumpenzange Material Das folgende Material muss bei der Montage vorhanden sein: UP-Rohrunterbrecher ggf. Befestigungsmaterial und Anschlussverschraubungen Ä Kapitel 2.4 „Erforderliches Zubehör“ auf Seite 6 Rosette Ä Kapitel 2.4 „Erforderliches Zubehör“ auf Seite 6 Montage 3.2.1 Rohrunterbrecher montieren... - Seite 11 Je nach Einbauart kann die Verbindung zwischen der Mischbatterie und dem Rohrunterbrecher mit metallischen Rohren und einer Pressverbin‐ dung oder mit Kunststoffrohren eingerichtet werden. Anschlussbeispiel mit Viega Anschlussset (Modell 6161.86) ▶ Den Übergangsbogen eindichten und in den Anschluss der Misch‐...
- Seite 12 Handhabung ▶ Die Überwurfmutter und den Klemmring auf das wasserführende Rohr schieben. ▶ Das schmale Ende der Verschraubung bis zum Anschlag in das Rohr stecken. ▶ Das freie Ende der Verschraubung in den Anschluss des Rohrunter‐ brechers schieben. ▶ Die Verbindung verschrauben. INFO! Eurokonus-Anschlüsse sind nicht kompatibel.
- Seite 13 Handhabung Wenn der Schaftaufsatz zu lang ist: ▶ Den Schutzstopfen entfernen. ▶ Den Schaftaufsatz mit einer feinzahnigen Säge vorsichtig auf die passende Länge kürzen. Der Schaftaufsatz muss bündig mit dem Fliesenspiegel abschließen. ▶ Wenn bei der Arbeit Verschmutzungen in den Schaftaufsatz gelangt sind, dann den Schaftaufsatz reinigen.
-
Seite 14: Wannenzulauf Anschließen
Handhabung 3.2.2 Wannenzulauf anschließen Um den Wannenzulauf anzuschließen: ▶ Die Überwurfmutter und den Klemmring auf das wasserführende Rohr schieben. ▶ Das schmale Ende der Verschraubung bis zum Anschlag in das Rohr stecken. ▶ Das freie Ende der Verschraubung in den Anschlusswinkel schieben. ▶... - Seite 15 Handhabung Ausbau zur Reinigung ▶ Rosette abnehmen. ▶ Den Einsatz mit einer Wasserpumpenzange anfassen und waage‐ recht aus dem Gehäuse herausziehen. Leichte Kalkablagerungen und Verschmutzungen ▶ Den Einsatz vorsichtig durchspülen. UP-Rohrunterbrecher...
- Seite 16 Handhabung Starke Kalkablagerungen und Verschmutzungen ▶ Einen neuen Einsatz (Modell 6161.82) verwenden. Einbau nach der Reinigung ▶ Gereinigten oder neuen Einsatz mit einer Wasserpumpenzange halten und in das Gehäuse des Rohrunterbrechers von vorn ein‐ setzen. HINWEIS! Auf die richtige Fließrichtung achten (Pfeilrich‐ tung, von oben nach unten).
-
Seite 17: Entsorgung
Handhabung Phosphorsäure Essigsäure Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. UP-Rohrunterbrecher... - Seite 18 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2023-03 • VPN210698...
