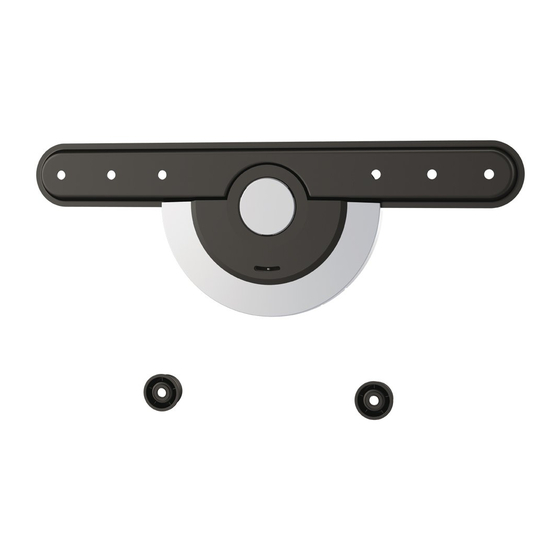

PureMounts PM-SLIMFIX-52 Installationsanleitung
INSTALLATIONSANLEITUNG
TV Wandhalterung
200x200/300x300
PM-SLIMFIX-52
400x200/400x400
200x200/300x300
PM-SLIMFIX-65
400x200/400x400
600x400/600x600
ACHTUNG: Überschreiten Sie
niemals die maximale Traglast!
Schwere Verletzungen und/oder
Sachschäden können die Folge sein!
55"
MAX
40kg
40kg
70"
(88lbs)
(88lbs)
MAX
RATED
RATED
ISSUED: JUNE 2014
Verwandte Anleitungen für PureMounts PM-SLIMFIX-52
Inhaltszusammenfassung für PureMounts PM-SLIMFIX-52
- Seite 1 INSTALLATIONSANLEITUNG ACHTUNG: Überschreiten Sie niemals die maximale Traglast! Schwere Verletzungen und/oder TV Wandhalterung Sachschäden können die Folge sein! 55" 200x200/300x300 PM-SLIMFIX-52 400x200/400x400 40kg 40kg 200x200/300x300 70" (88lbs) (88lbs) PM-SLIMFIX-65 400x200/400x400 RATED RATED 600x400/600x600 ISSUED: JUNE 2014...
- Seite 2 HINWEIS: Komponenten Checkliste Bitte lesen Sie die gesamte Einbauanleitung sorgfältig durch, bevor Sie mit der Montage und dem Einbau beginnen. WICHTIG: Stellen Sie sicher, dass Sie alle Bauteile erhalten haben, indem Sie die Lieferung mit der Bauteil-Checkliste vergleichen. Sollten Teile fehlen oder fehlerhaft sein, kontaktieren Sie bitte Ihre Fachhändler wegen Ersatz.
-
Seite 3: Entfernen Der Abdeckung
1. Entfernen der Abdeckung Schrauben Sie die Wandhalterung an die Wand Entfernen Sie die dekorative Abdeckung von der Wandplatte indem Sie diese nach oben ziehen Lösen Sie die dekorative Abdeckung von der Wand-Platte an den hier gekennzeichneten Stellen. Stellen Sie sicher, dass das Dreieck auf die Stahlkugel zeigt WARNUNG •... -
Seite 4: Anbringung Der Abdeckung
4. Installation der Halterung mit Abstandhaltern Stellen Sie sicher, dass das Dreieck auf die Stahlkugel zeigt Schrauben Sie die Wandhalterung an die Wand 19mm WARNUNG Vor Montage stellen Sie sicher, dass der Montageuntergrund für die maximale Traglast der Halterung inkl. aller montierter Hardware ausgelegt ist. 3. - Seite 5 5. Den Fernseher in die Wandplatte einhängen 38mm Hinweis: Wählen Sie die richtigen Schrauben, Unterlegscheiben und Abstandhalter für Ihr Display aus. • Positionieren Sie die TV Aufnahme möglichst nahe am Zentrum des TV • Stecken Sie die Schrauben in die entsprechenden Gewinde und ziehen diese an. Wenn die Wandaufnahme sicher an der Wand angebracht wurde, heben Sie Ihren TV mit der montierten Ziehen Sie alle Schrauben an, achten Sie darauf diese nicht zu überdrehen! Aufnahme an und und lassen ihn langsam in die vorgesehen Schiene der Wandplatte gleiten.
- Seite 6 Removing Flat Panel Screen 6. Entfernen des Fernsehers Wartung Sie sollten den sicheren Sitz der Schrauben alle drei Monate überprüfen. Sollten Sie bezüglich der Installation irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Fachhändler. Einmal anheben, bis es nicht weiter geht Langsam wieder zurückführen um die Halterung zu entriegeln...
