PureMounts PM-STYLE-23A Installationsanleitung

Diese Anleitung herunterladen

6. Justierung

Wand

120°

Stellen Sie gewünschte Position und Neigungswinkel ein.

Wartung

Sie sollten den Sitz der Schrauben alle zwei Monate überprüfen. Sollten Sie bezüglich der Installation

irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Fachhändler oder an unseren Kundendienst.

Abhängig vom Gewicht des Displays kann

es erforderlich sein, Einstellungen am

Mechanismus der Kugelverbindung zu

tätigen.

+15°

360°

-15°

INSTALLATIONSANLEITUNG

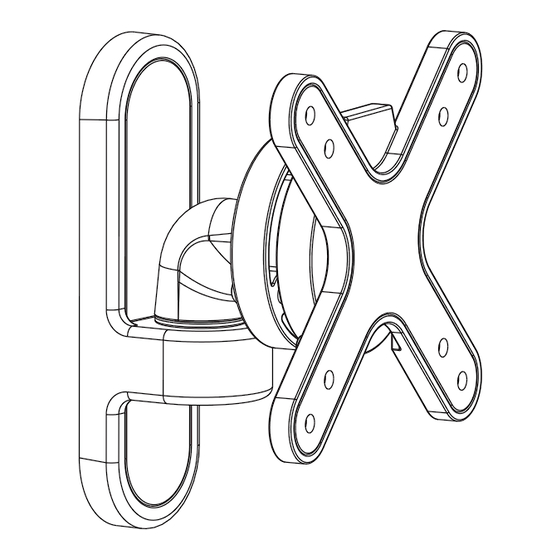

TV Wandhalterung

75x75

PM-STYLE-23A

100x100

ACHTUNG: Überschreiten

Sie nicht das angegebene

Höchstgewicht, da sonst

ernste Schäden auftreten

können.

27"

15kg

MAX

(33lbs)

RATED

ISSUED: SEPT. 2013

Seite 1 Stellen Sie gewünschte Position und Neigungswinkel ein. 27" 75x75 Wartung 15kg 15kg PM-STYLE-23A 100x100 Sie sollten den Sitz der Schrauben alle zwei Monate überprüfen. Sollten Sie bezüglich der Installation (33lbs) (33lbs) irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Fachhändler oder an unseren Kundendienst.
Seite 2 HINWEIS: Bauteil- Checkliste Bitte lesen Sie die gesamte Einbauanleitung sorgfältig durch, bevor Sie mit der Montage und dem Einbau beginnen. WICHTIG: Stellen Sie sicher, dass Sie alle Bauteile erhalten haben, indem Sie die Lieferung mit der Bauteil-Checkliste vergleichen. Sollten Teile fehlen oder fehlerhaft sein, kontaktieren Sie bitte Ihren Fachhändler wegen Ersatz. ACHTUNG ·...
Seite 3 2b. Befestigung an soliden Ziegel- und Betonwänden 1. Lösen des VESA Adapters von der Wandhalterung 60mm 60mm (2.4") (2.4") ø 8mm (ø 5/16") Markieren Sie die exakte Position der Befestigungslöcher. 2a. Befestigung an einer Ständerwand oder Holzvertäfelung 50mm 50mm Bohren Sie (2") (2") die Löcher.
Seite 4 3. Befestigung der dekorativen Abdeckungen Wand Schrauben Sie den VESA-Platte auf das TV Gerät. Schieben Sie die Abdeckkappen entlang der Wandbefestigungsschiene, bis diese auf die Wandplatte passen. Ziehen Sie alle Schrauben fest an, aber überdrehen Sie diese nicht. 4. Montage der VESA-Platte 5.
