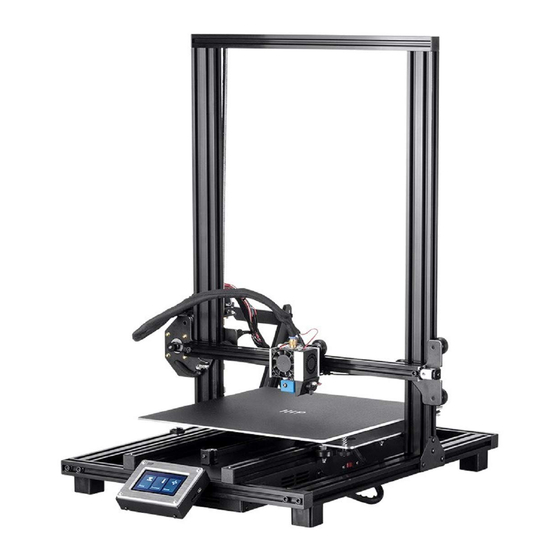

- Seite 1 MP10 3D-Drucker P/N 34437 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE UND RICHTLINIEN ..........................3 EINLEITUNG ......................................... 4 FUNKTIONEN ........................................5 KUNDENSERVICE ......................................5 VERPACKUNGSINHALT ..................................... 5 PRODUKTÜBERSICHT ....................................6 INSTALLATION ........................................8 EINRICHTUNG ........................................9 AUTO-LEVELING ......................................13 GLOBAL Z OFFSET LIVE LEVEL ................................. 14 WI-FI-EINRICHTUNG ....................................14 SOFTWAREINSTALLATION UND -EINRICHTUNG ...................... -
Seite 3: Sicherheitshinweise Und Richtlinien
SICHERHEITSHINWEISE UND RICHTLINIEN ● Achten Sie darauf, dass das PC-Papier auf der Bauplatte nicht beschädigt wird. ● Achten Sie darauf, dass Sie keine heißen Teile berühren, einschließlich der Heizblöcke, der Extruderdüse, des extrudierten Filaments und der erhitzten Bauplatte. Tragen Sie bei der Bedienung oder Reparatur keine Handschuhe, um ein Verfangen zu vermeiden. -
Seite 4: Einleitung
Anschlusskopf oder das Adaptergehäuse. EINLEITUNG Vielen Dank, dass Sie sich für diesen 3D-Drucker von Monoprice entschieden haben! Dieser Drucker verfügt über einen einzigen Extruder, der in der Lage ist, mit PLA, ABS und anderen Materialien zu drucken. Sie können von einem Windows®- oder Mac®-PC über eine USB- Verbindung drucken oder von auf einer Speicherkarte gespeicherten 3D-Modelldateien, ohne dass eine PC-Verbindung jeglicher Art erforderlich ist. -
Seite 5: Funktionen
Bitte nehmen Sie eine Bestandsaufnahme des Verpackungsinhalts vor und vergewissern Sie sich, dass Sie alle unten aufgeführten Artikel erhalten haben. Falls etwas fehlt oder beschädigt ist, wenden Sie sich bitte an den Monoprice Kundenservice, um einen Ersatz zu erhalten. 1x 3D-Drucker 5x M5x20-Schrauben 1x Filamentträger... -
Seite 6: Produktübersicht
PRODUKTÜBERSICHT 1. Extruder 2. LCD-Touchscreen 3. Mikro-USB- und microSD™-Anschlüsse 4. Netzschalter 5. Netzanschluss... - Seite 7 6. Filamentträger 7. Vorschubmechanismus...
-
Seite 8: Installation
INSTALLATION 1. Verwenden Sie den mitgelieferten 4-mm-Inbusschlüssel und acht M4x6-Schrauben (4 auf jeder Seite), um den vertikalen Teil des Rahmens mit dem horizontalen Teil des Rahmens zu verbinden. -
Seite 9: Einrichtung
2. Verwenden Sie den mitgelieferten 2,5-mm-Inbusschlüssel und vier M5x20- Schrauben, um den vertikalen Rahmen von unten am horizontalen Rahmen zu befestigen. 3. Lösen Sie mit dem mitgelieferten 2-mm-Inbusschlüssel die mit dem roten Kreis markierte Schraube. Entfernen Sie die Schraubklemme und ziehen Sie die Schraube wieder an. - Seite 10 3. Stecken Sie die mitgelieferte Speicherkarte in den Steckplatz auf der rechten Seite des LCD-Moduls. 4. Tippen Sie im Hauptmenü auf die Schaltfläche Preheat. 5. Tippen Sie auf die Nozzle-Schaltfläche und stellen Sie dann die Temperatur der Düse auf Ihren Sollwert ein, der von der Art des verwendeten Filaments abhängt. 6.
- Seite 11 9. Tippen Sie auf die Schaltfläche Back im Preheat-Menü, um zum Hauptmenü zurückzukehren und tippen Sie dann auf die Schaltfläche Move im Hauptmenü, um das Bewegungsmenü aufzurufen. Drücken Sie die Schaltfläche in der Z-Spalte, um den Extruder über die Bauplattform zu heben. 10.
- Seite 12 15. Nachdem die erste Ebene gedruckt wurde, tippen Sie auf die Schaltfläche Pause oder Cancel, um den Druckvorgang zu beenden. 16. Vergleichen Sie die erste Ebene mit den Bildern in der folgenden Tabelle, um festzustellen, ob die Bauplattform ausgerichtet werden muss oder nicht. Wenn eine Einstellung erforderlich ist, tippen Sie auf die Schaltfläche Cancel und führen Sie AUTO-LEVELING dann die Schritte gemäß...
-
Seite 13: Auto-Leveling
AUTO-LEVELING Wenn der Abstand zwischen der Düse und der Bauplattform nicht korrekt ist, verwenden Sie die Auto-Level-Funktion, um den Abstand einzustellen. Sie sollten das Auto-Leveling durchführen, bevor Sie den Drucker zum ersten Mal verwenden oder nachdem er bewegt wurde. Beachten Sie, dass die Auto-Level-Funktion die lokalen Offsets für jeden Standort in einem 5x5-Zoll-Raster bestimmt. -
Seite 14: Global Z Offset Live Level
3. Wenn Sie den globalen Offset anpassen möchten, berühren Sie die Schaltflächen CLOSE oder FAR. Beachten Sie, dass der globale Offset kleiner als 0 sein muss. 4. Sobald der Abstand dort ist, wo Sie ihn haben möchten, tippen Sie auf die Schaltfläche , um die Daten zu speichern und das Menü... -
Seite 15: Softwareinstallation Und -Einrichtung
8. Klicken Sie auf den Connect to WiFi-Button auf Ihrem mobilen Gerät. Die Verbindung wird innerhalb von 10 bis 60 Sekunden hergestellt, die Nachricht MP10 is now connected to Wi-Fi wird auf dem Bildschirm Ihres Geräts angezeigt und die IP-Adresse wird oben auf dem LCD-Bildschirm des Druckers angezeigt. -
Seite 16: Installation Von Cura
Installation von Cura 1. Verwenden Sie einen Kartenleser, um den Inhalt der mitgelieferten microSD™-Karte zu lesen. Suchen und doppelklicken Sie auf die Datei Cura_3.3.3.1.exe, um das Setup- Programm zu starten. 2. Klicken Sie auf dem Startbildschirm auf Next und dann auf dem Bildschirm License Agreement auf I Agree. - Seite 17 4. Vergewissern Sie sich, dass alle Kontrollkästchen aktiviert sind und klicken Sie dann auf Install, um fortzufahren. 5. Klicken Sie auf Finish, um die Installation abzuschließen und das Cura-Programm zu starten. 6. Klicken Sie auf Settings > Printer > Add Printer...
- Seite 18 7. Klicken Sie auf die Option Other und wählen Sie dann den Eintrag Monoprice MP10. Klicken Sie auf den Button Add Printer, um den Drucker hinzuzufügen und fortzufahren. 8. Der Bildschirm Machine Settings wird angezeigt. Klicken Sie auf den Button Close,...
-
Seite 19: Repetier-Host
Repetier-Host Sie können Repetier-Host auch aus der Datei auf der mitgelieferten microSD™-Karte installieren. Die folgenden Screenshots zeigen die richtigen Repetier-Host-Einstellungen für diesen Drucker. -
Seite 21: Technischer Support
(2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können. Eine Modifikation des Geräts ohne die Genehmigung von Monoprice kann dazu führen, dass das Gerät nicht mehr den FCC-Anforderungen für digitale Geräte der Klasse B entspricht. -
Seite 22: Eu-Konformitätserklärung
Empfänger angeschlossen ist, an. ● Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker. EU-Konformitätserklärung Monoprice, Inc. erklärt, dass das in diesem Benutzerhandbuch/in dieser Bedienungsanleitung beschriebene Produkt mit den unten aufgeführten Richtlinien übereinstimmt. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: https://www.monoprice.com/product?c_id=107&cp_id=10724&cs_id=1072403&p_id=34437... -
Seite 23: Weee-Informationen
Benutzerinformationen für Konsumgüter im Sinne der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE). Dieses Dokument enthält wichtige Informationen für Benutzer in Bezug auf die ordnungsgemäße Entsorgung und das Recycling von Monoprice-Produkten. Verbraucher sind verpflichtet, diesen Hinweis für alle elektronischen Produkte mit dem folgenden Symbol zu befolgen: Für Verbraucher in der Europäischen Union: Diese EU-Richtlinie schreibt vor, dass das mit... -
Seite 24: Sicherheitshinweis
Sicherheitshinweis ACHTUNG: Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, z. B. in einem nassen Keller oder in der Nähe eines Schwimmbades oder in einem Bereich, in dem versehentlicher Kontakt mit Wasser oder Flüssigkeit auftreten kann. ACHTUNG: Verwenden Sie dieses Produkt nicht während eines Gewitters. Es besteht die Möglichkeit eines Stromschlags durch die durch Blitze verursachte Überspannung.
