Inbetriebnahme
5.4

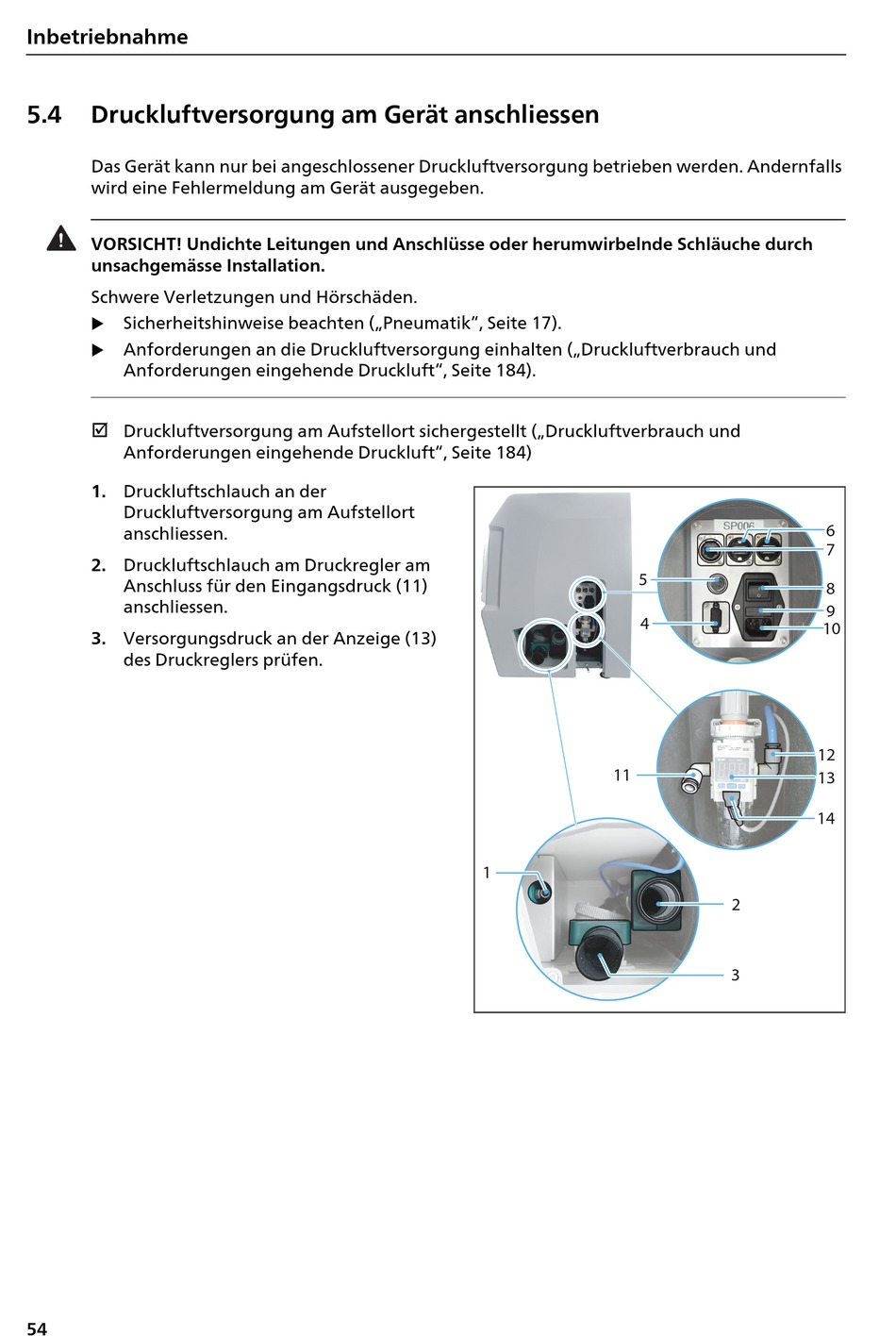

Druckluftversorgung am Gerät anschliessen
Das Gerät kann nur bei angeschlossener Druckluftversorgung betrieben werden. Andernfalls
wird eine Fehlermeldung am Gerät ausgegeben.
VORSICHT! Undichte Leitungen und Anschlüsse oder herumwirbelnde Schläuche durch
unsachgemässe Installation.
Schwere Verletzungen und Hörschäden.
Sicherheitshinweise beachten („Pneumatik", Seite 17).
Anforderungen an die Druckluftversorgung einhalten („Druckluftverbrauch und
Anforderungen eingehende Druckluft", Seite 184).
Druckluftversorgung am Aufstellort sichergestellt („Druckluftverbrauch und
Anforderungen eingehende Druckluft", Seite 184)
1. Druckluftschlauch an der
Druckluftversorgung am Aufstellort
anschliessen.
2. Druckluftschlauch am Druckregler am
Anschluss für den Eingangsdruck (11)
anschliessen.
3. Versorgungsdruck an der Anzeige (13)
des Druckreglers prüfen.
54
5
4
11
1
6
7
8
9
10
12
13
14
2
3
