Ivoclar digital PrograMill PM7 Bedienungsanleitung Seite 26

Aufbau und Funktion

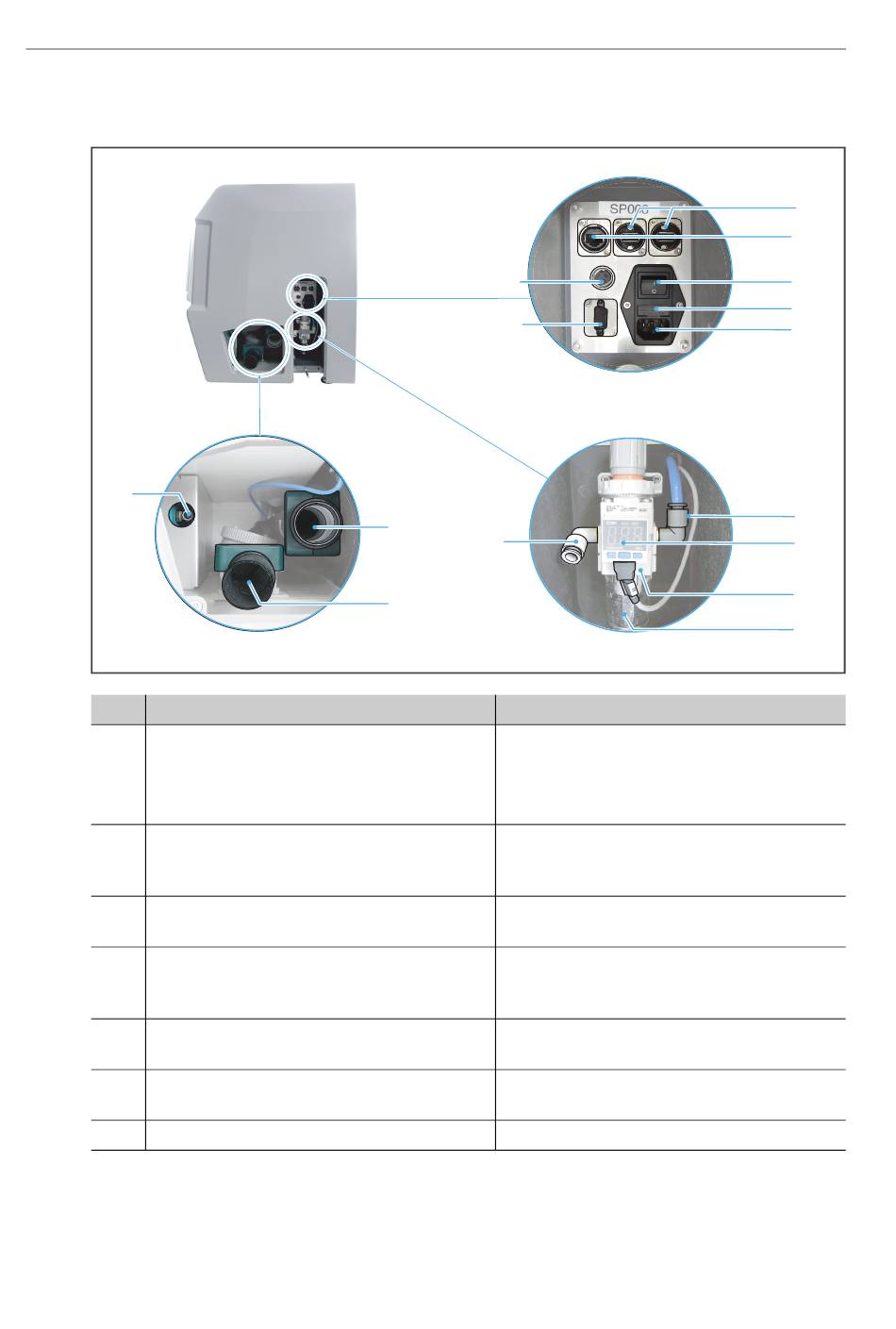

3.2.3 Anschlüsse rechte Seite
1
Nr. Beschreibung
1 Wasserzulauf
2 Absauganschluss
3 Wasserablauf
4 RS-232-Anschluss
5 Absaugsteuerungsanschluss (alternativ)
6 USB-Anschlüsse
7 Netzwerkanschluss
26
5
4
2
11
3
Funktion
• Versorgungsleitung zwischen
PrograMill Tank und Gerät
• Versorgung mit Kühlschmiermittel-
Liquid für den Nassbetrieb
Absaugung von trockenen Fräsrück-
ständen durch die Absauganlage
PrograMill Suction Unit
Abtransport von flüssigen Fräsrück-
ständen
Anschluss für Steuerkabel der
Absauganlage, z. B. PrograMill Suction
Unit
Anschluss für Steuerkabel alternativer
Absaugsysteme
Anschluss externer USB-Geräte oder -
Datenspeicher
Anschluss an das lokale Netzwerk (LAN)
6
7
8
9
10
12
13
14
15
