Quax LOFT 54F 01 00xXLXL serie Bauanleitung Seite 14

LOFT
Quax
First dreams
First steps ®

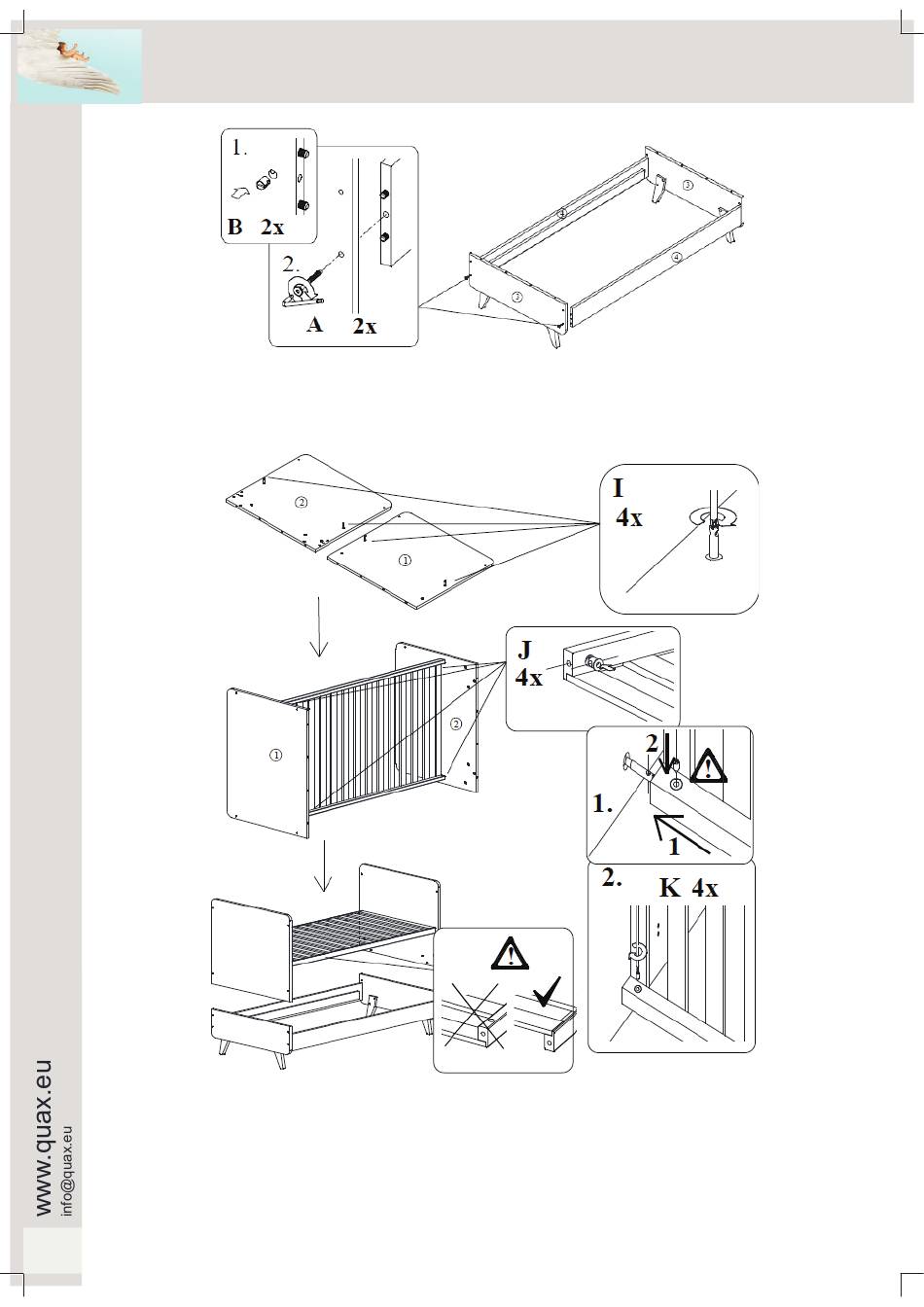

Etape 4 : Utilisez les pièces des étapes 2 et 3, deux écrous cylindriques B et deux boulons A
Poussez un écrou cylindrique (B) dans le perçage à l'extrémité d'un longeron. Appuyez le panneau inférieur sur
les chevilles en bois des longerons. Poussez les boulons (A) dans les trous situés à l'extérieur du panneau et
vissez-les dans les longerons.
Etape 5 - Effectuez cette étape avec deux personnes
supérieurs P1 et P2, quatre tiges fi letés I, le sommier P6, quatre écrous cylindriques J et quatre boulons coniques
K.
Serrez deux tiges fi letées (B) dans l'une des trois positions prévues pour le sommier sur les panneaux supérieurs
(P1 et P2). Attention: choisissez la même hauteur à gauche et à droite. Poussez les écrous cylindriques (J)
dans les trous aux extrémités en bas du sommier (P6). Attention: avec le trou en ligne avec le perçage dans le
sommier. Poussez le sommier avec ses perçages sur les tiges fi letées des panneaux. Poussez les boulons (K)
à travers les écrous et serrez-les dans les tiges fi letés. Poussez la superstructure du lit dans les perçages et à
14
travers les chevilles en bois du piètement.
54F 01 00xXL
Omvormbaar kinderbed 140x70 cm
Umwandelbares Kinderbett 140x70 cm
: Utilisez les pièces des étapes 1 et 4, les panneaux
Lit bébé convertible 140x70 cm
Convertible baby cot 140x70 cm
