LOFT
54F 01 00xXL
4. Montage du lit bébé

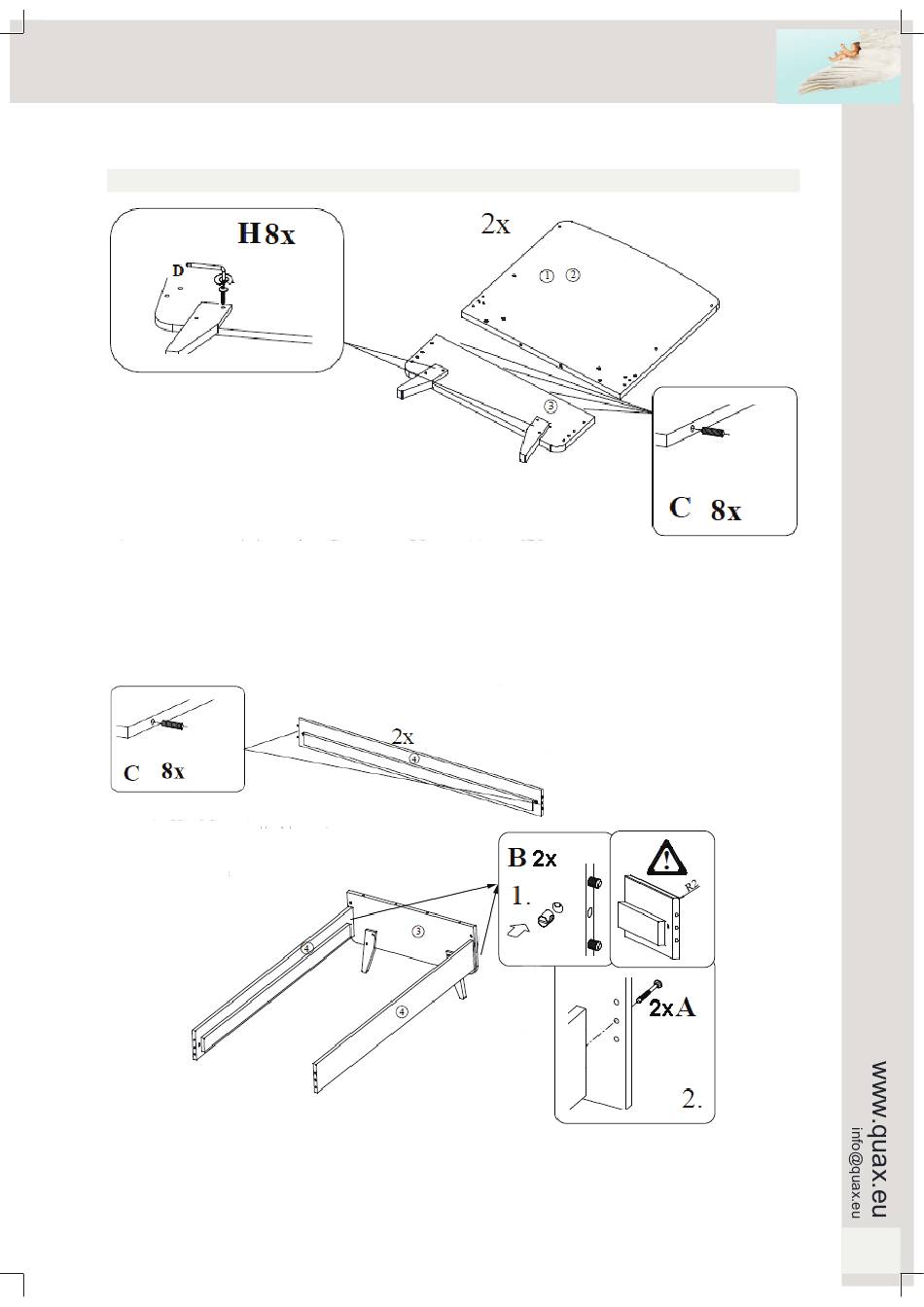

Etape 1 : Utiliser les deux panneaux inférieurs P3, les pieds U et V, huit boulons H et huit chevilles en bois
C.
Posez les pieds (U et V) sur les trous des panneaux. Poussez deux boulons (H) dans les perçages de
chaque pied et serrez-les dans les écrous des panneaux inférieurs (P3). Poussez quatre chevilles en bois
(C) dans les perçages en haut des panneaux inférieurs.
Etape 3 : Utilisez les pièces des étapes 1 et 2, deux écrous cylindriques B et deux boulons A.
Poussez un écrou cylindrique (B) dans le perçage à l'extrémité d'un longeron (P4). Répétez avec l'autre
longeron. Appuyez les longerons avec leurs chevilles en bois dans les trous d'un panneau inférieur (P3).
Poussez les boulons (A) dans les perçages à l'extérieur du panneau et serrez-les dans les longerons.
Omvormbaar kinderbed 140x70 cm
Umwandelbares Kinderbett 140x70 cm
Lit bébé convertible 140x70 cm
Convertible baby cot 140x70 cm
Etape 2 : Utilisez les deux longe-
rons P4 et huit chevilles en bois C.
Poussez deux chevilles en bois (C)
dans les trous sur les extrémités
d'un longeron (P4).
Quax
Quax
First dreams
First dreams
®
®
First steps
First steps
13
