Gehäuse und Hebel
Bei der Wahl der Stelle, an die das Gehäuse und der Hebel montiert werden sollen, den maximalen Ausschlag des Hebels mit ein-
kalkulieren. Außerdem die Gesamtlänge des Mechanismus berücksichtigen. Siehe Zeichnung 'Hauptmaße'.

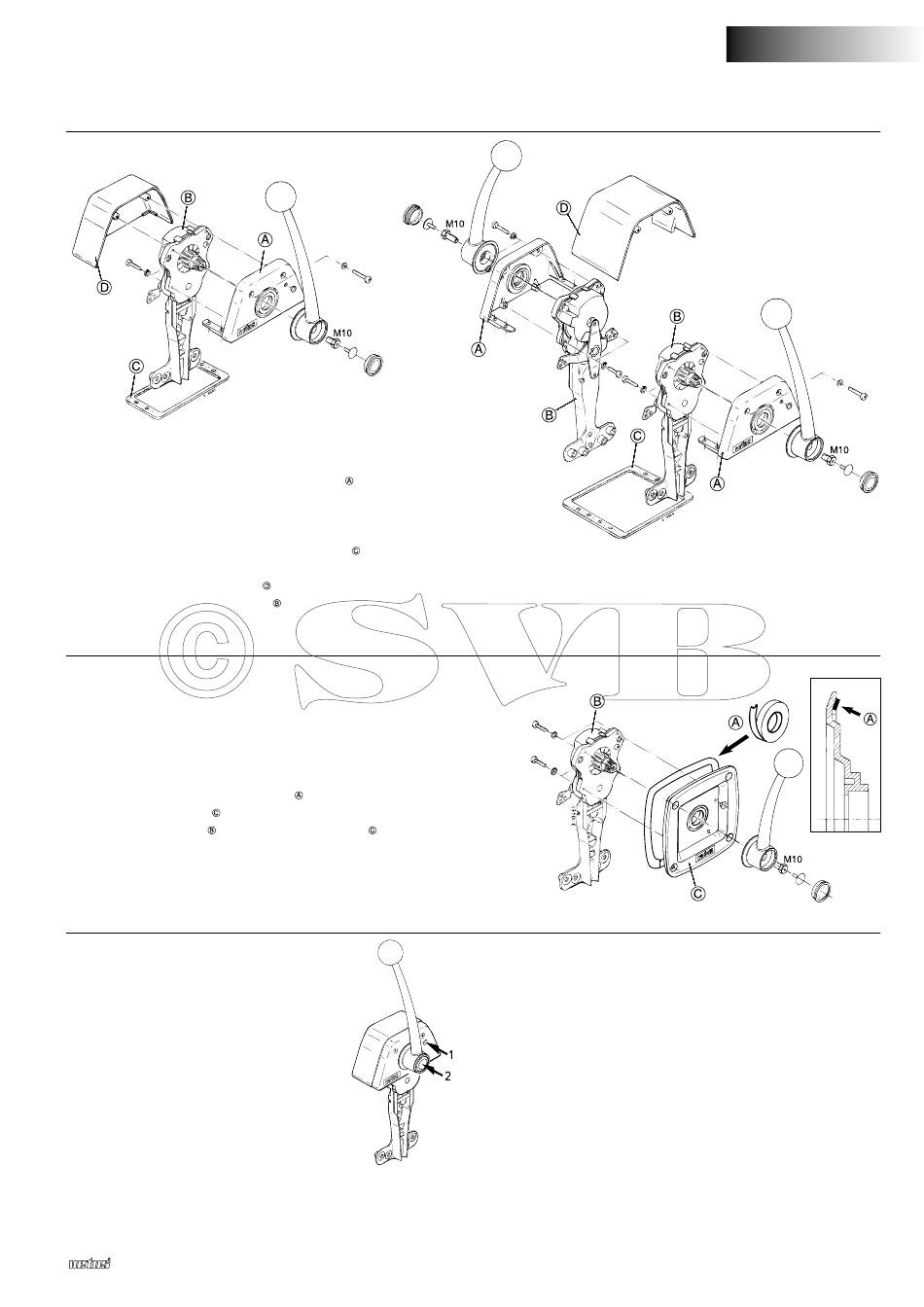

Toppmontage:
• Mit Hilfe der mitgelieferten
Befestigungslöcher und die auszusägende Öffnung anreißen.
• Die beiden Bügel am silberfarbigen Teil
Prüfen, ob die Befestigungslöcher mit den angerissenen Löchern korre-
spondieren.
• Die Löcher bohren und die Öffnung sägen.
• Die mitgelieferte selbstklebende Dichtung
• Die Fernbedienung mit M5-Schrauben der entsprechenden Länge montieren.
• Nun das schwarze Element
• Die Achse des Mechanismus
Versehen Sie die Schraube M10 mit einer Schraubensicherung (Loctite
• Den Verlauf der Kabel prüfen.
Seitenmontage:
Die Hebel-Fernbedienung für die Seitenmontage benötigt zur Montage
einen freien Raum von mindestens 180 mm hinter dem Schott.
• Mit Hilfe der mitgelieferten Bohrschablone die zu bohrenden
Befestigungslöcher und die auszusägende Öffnung anreißen.
• Die Löcher bohren und die Öffnung sägen.
• Das mitgelieferte Dichtungsband
der Kunststoffplatte anbringen. Siehe Detailskizze.
• Den Mechanismus an der Kunststoffplatte
• Das Ganze nun mit Schrauben an der Schott befestigen.
• Die Achse des Mechanismus schmieren und den Hebel in der
gewünschten Lage montieren (meistens senkrecht). Versehen Sie die
Schraube M10 mit einer Schraubensicherung (Loctite
• Den Verlauf der Kabel prüfen.
Einstellung
Mit Schraube 1 lässt sich der Gasmecha-
nismus je nach dem Gegendruck der
Treibstoffpumpe einstellen.

Bedienung

Mit Drucktaste 2 kann die Bedienung des
Wendegetriebes ausgeschaltet werden,
sodass nur Gas gegeben werden kann
(beispielsweise um den Motor zu zünden
oder warm laufen zu lassen).
Wenn der Hebel wieder in den Leerlauf geschaltet wird, springt
die Drucktaste zurück und ist die Hebel-Fernbedienung wieder
für den Normalgebrauch einsatzbereit.
Mechanische Motor-Fernbedienung
Bohrschablone die
dienen als Befestigungsbügel.
ordnungsgemäß anbringen.
des Gehäuses montieren.
schmieren und den Hebel in der gewünschten Lage montieren (meistens senkrecht).
ordnungsgemäß an der Rückseite
befestigen.
® 243).
zu bohrenden
® 243).

Wartung

Den Hebel und das Gehäuse nötigenfalls mit Süßwasser reini-
gen.
Regelmäßig prüfen, ob sich am Mechanismus Einzelteile
gelockert haben oder bewegende Teile abgenutzt sind.
Die bewegenden Teile mit einem feuchtigkeitsabstoßenden
Schmieröl behandeln.
Regelmäßig die Kabel und Kabelverbindungen auf Abnutzung
und Korrosion hin kontrollieren.
