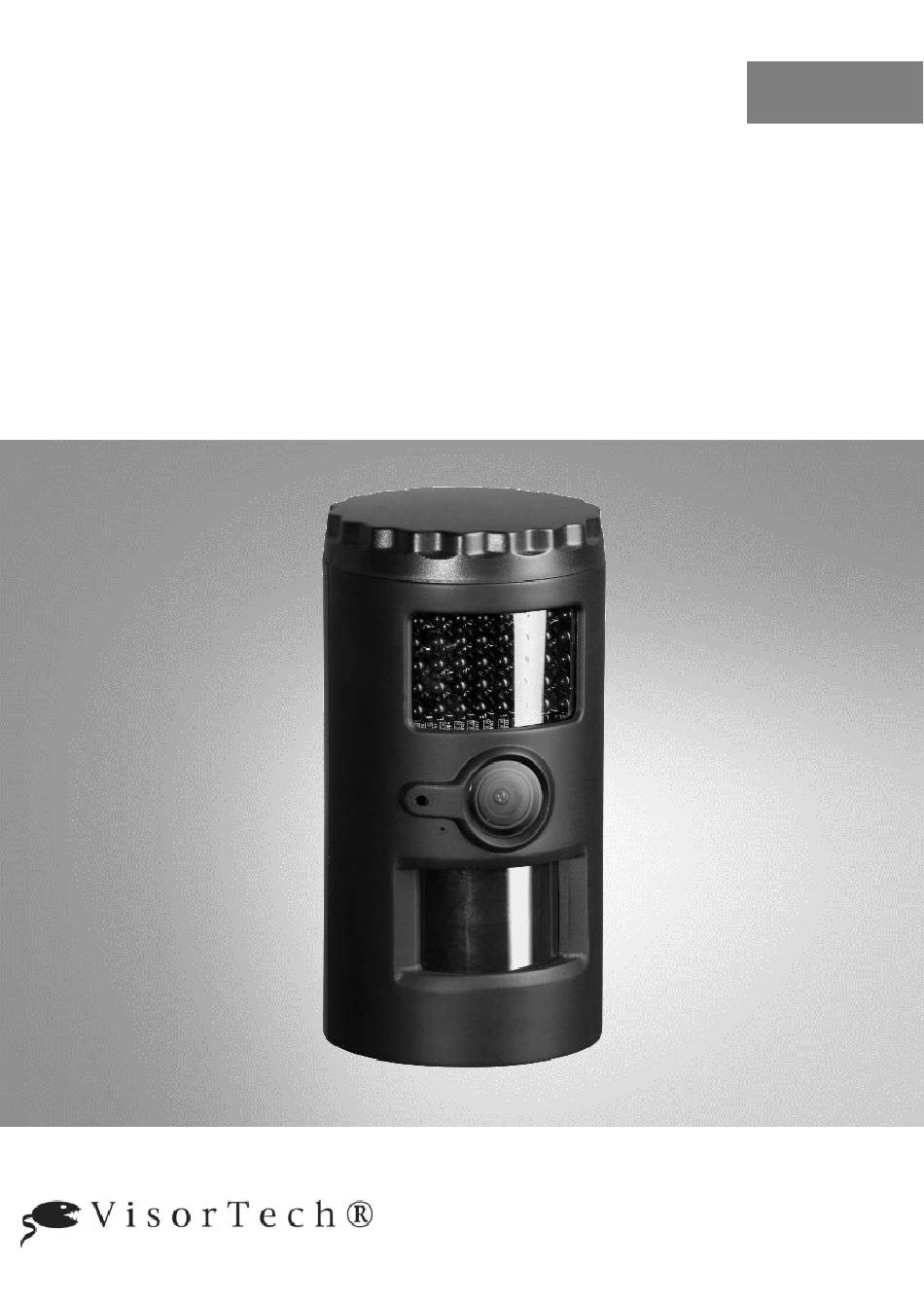

- Seite 1 Wetterfeste HD- Überwachungskamera IRC-120 Weitwinkel, Nachtsicht, SD-Recording Bedienungsanleitung NX-4287-675...
-
Seite 2: Inhaltsverzeichnis
Batterien einlegen ............12 SD-Speicherkarte einlegen ..........13 Netzteil anschließen ............14 Ein-/ Ausschalten der Kamera ........15 Uhrzeit und Datum einstellen ......... 15 Kameraeinstellungen ............17 Einstellungen vornehmen ..........18 PSET-Modus (voreingestellt) ......... 19 CAM-Modus (eigene Einstellungen)....... 20 Visortech – www.visor-tech.com... - Seite 3 Dauer der Aufnahme ..........32 Überwachungs-Funktion (PRE-TAKE) ......33 SD-Karte formatieren ..........34 Überhitzungs-Schutz ............35 Montage ................35 Montage an einem Baum oder Mast ......38 Wand-Montage .............. 39 Verwendung ..............40 Technische Daten ............42 Visortech – www.visor-tech.com...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.com Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Visortech – www.visor-tech.com...
-
Seite 5: Ihre Neue Hd-Überwachungskamera
Aufnahmen oft die kurz vor und nach dem Alarm. Dank der Überwachungs-Funktion (Dauer-Foto- Aufnahme) gelangen Sie nun auch an diese. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue HD-Überwachungskamera optimal einsetzen können. Visortech – www.visor-tech.com... -
Seite 6: Lieferumfang
Lieferumfang HD-Überwachungskamera IRC-120 USB-Kabel 4 x Schrauben 4 x Dübel Befestigungsriemen Wandhalterung Bedienungsanleitung Zusätzlich benötigt: 4 x Batterien Typ C (nur bei Batteriebetrieb) z.B. PX-1596 12-V-Netzteil (nur bei Strombetrieb) SD-Speicherkarte mit maximal 64 GB mit Class 10 oder niedriger Visortech –... -
Seite 7: Wichtige Hinweise Zu Beginn
Auch wenn auf dem Laser Produkt ein CE- oder GS- Zeichen angebracht ist, sollte man mit Laser sehr vorsichtig umgehen. Vorsicht- wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Visortech – www.visor-tech.com... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4287 in Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz 28.07.2016 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4287 ein. Visortech – www.visor-tech.com... -
Seite 9: Produktdetails
Produktdetails Kamera Front 1. Obere Abdeckung 2. Infrarot-LED 3. Kamera-Objektiv 4. Betriebs-LED 5. Mikrofon 6. PIR-Sensor 7. Untere Abdeckung Rückseite 8. Gewinde 9. Löcher für Befestigungsriemen Visortech – www.visor-tech.com... - Seite 10 Oberseite 10. Batteriefach Unterseite 11. 12-V-Anschluss 12. Gewinde 13. LCD-Display 14. Mjni-USB-Port 15. [PRE-TAKE]-Taste 16. [M]-Taste 17. ▲-Taste 18. Modus-Schalter 19. SD-Karten-Slot 20. [OK]-Taste 21. ▼-Taste 22. 12-V-Anschluss Visortech – www.visor-tech.com...
-
Seite 11: Display
Display Einstellungen Auflösung Video-Aufnahme Bild-Anzahl / Video-Dauer Foto-Aufnahme Weitere Anzeigen Batterie-Anzeige Aufnahmen / Zeitstempel Visortech – www.visor-tech.com... -
Seite 12: Display-Symbole
2. Drehen Sie die obere Abdeckung gegen den Uhrzeigersinn, um das Batteriefach an der Oberseite der Kamera zu öffnen. 3. Legen Sie vier Batterien vom Typ C ein. Achten Sie dabei auf die Angaben zur Polarität im Batteriefach. Visortech – www.visor-tech.com... -
Seite 13: Sd-Speicherkarte Einlegen
Speicherkarten mit 4 GB bis 32 GB Kapazität verwendet. Nutzen Sie keine SD-Speicherkarten mit einer Kapazität von 2 GB oder weniger. Wenn Sie eine neue Speicherkarte verwenden, brauchen Sie sie nicht vorher zu formatieren. 1. Achten Sie darauf, dass die Kamera ausgeschaltet ist. Visortech – www.visor-tech.com... -
Seite 14: Netzteil Anschließen
Übertragen Sie daher eventuell benötigte Aufnahmen regelmäßig auf ein anderes Speichermedium. Netzteil anschließen 1. Achten Sie darauf, dass die Kamera ausgeschaltet ist. 2. Schließen Sie das Netzteil an den 12-V-Anschluss an. 3. Schieben Sie den Modus-Schalter auf TEST, CAM oder PSET. Visortech – www.visor-tech.com... -
Seite 15: Ein-/ Ausschalten Der Kamera
Uhrzeit und Datum einstellen Nachdem Sie die Batterie eingelegt haben, stellen Sie zuerst die Uhrzeit ein. 1. Öffnen Sie die untere Abdeckung Ihrer Kamera, indem Sie sie gegen den Uhrzeigersinn drehen. 2. Schieben Sie den Modus-Schalter auf die Position TEST. Visortech – www.visor-tech.com... - Seite 16 Display. Die erste Ziffer der Tageszahl blinkt. 9. Stellen Sie wie oben beschrieben nacheinander Jahr, Monat und Tag ein. 10. Drücken Sie die [OK]-Taste, um die Eingaben zu speichern. 11. Drücken Sie dann die [M]-Taste, um das Einstellungsmenü zu verlassen. Visortech – www.visor-tech.com...
-
Seite 17: Kameraeinstellungen
Aufnahmen machen soll. Passen Sie die entsprechenden Parameter Ihren Bedürfnissen an. Oder kombinieren Sie die beiden Aufnahme-Arten. Nehmen Sie die Einstellungen für Bewegungserkennungs- und Zeitraffer-Funktion vor und aktivieren Sie dann die Zeitraffer-Funktion. Außerhalb des eingestellten Zeitrahmens der Zeitraffer-Funktion wird automatisch die Bewegungserkennungs-Funktion aktiviert. Visortech – www.visor-tech.com... -
Seite 18: Einstellungen Vornehmen
Vorgenommene Eingabe speichern [OK] Im Display werden die verschiedenen Einstellungen angezeigt: Anzeige Beschreibung Datumseinstellung Uhrzeit- und Datumeinstellung der Kamera in der PIR-Einstellung S Uhrzeit TLS-Einstellung-Beginn Einstellung der Zeitspanne zwischen T – O den Aufnahmen E Uhrzeit TLS-Einstellung-Ende Bewegungserkennungs-Modus Visortech – www.visor-tech.com... -
Seite 19: Pset-Modus (Voreingestellt)
Stellen Sie den Modus-Schalter auf die Position PSET. Die voreingestellten Werte dieses Modus sind wie folgt: PIR aktiviert Foto-Aufnahme 5 MP Auflösung Anzahl der Foto-Aufnahmen nach Alarm: 3 Bilder Zeit-Intervall zwischen Foto-Aufnahmen: 30 Sekunden Visortech – www.visor-tech.com... -
Seite 20: Cam-Modus (Eigene Einstellungen)
Alle Einstellungen, die Sie unter PIR mit der automatischen Bewegungserkennung vornehmen, gelten immer. Wenn Sie in der TLS-Einstellung einen Zeitraum, mit Start- und Endzeit, für Zeitrafferaufnahmen festgelegt haben, überdecken diese Einstellungen die PIR-Einstellungen. Nach Beendigung des TLS-Zeitraums werden die PIR- Einstellungen wieder verwendet. Visortech – www.visor-tech.com... -
Seite 21: Aufnahme-Modus Einstellen (Video / Foto)
6. Wählen Sie mit den Tasten ▲ und ▼ den gewünschten Aufnahme-Modus aus (CAM = Foto, VIDEO = Video). 7. Bestätigen Sie mit der [OK]-Taste. Sie gelangen automatisch zu den jeweiligen Auflösungs-Einstellungen. 8. Drücken Sie die [M]-Taste, um das Einstellungsmenü zu verlassen. Visortech – www.visor-tech.com... -
Seite 22: Bewegungserkennungs-Funktion (Pir)
1. Schieben Sie den Modus-Schalter auf die Position TEST. 2. Das Display leuchtet und zeigt die aktuelle Einstellung für den CAM-Modus an. 3. Drücken Sie die [M]-Taste. 4. Drücken Sie die ▼-Taste, bis folgende Anzeige im Display erscheint: Visortech – www.visor-tech.com... -
Seite 23: Alarm-Verzögerung
3. Drücken Sie die [M]-Taste. 4. Drücken Sie Sie die ▼-Taste, bis folgende Anzeigen im Display erscheint: 5. Drücken Sie die [OK]-Taste. 6. Stellen Sie mit den Tasten ▲ und ▼ das gewünschte Zeitintervall (5 Sekunden bis 60 Minuten) der Ruhezeit Visortech – www.visor-tech.com... -
Seite 24: Zeitraffer-Funktion (Tls)
1. Schieben Sie den Modus-Schalter auf die Position TEST. 2. Das Display leuchtet und zeigt die aktuelle Einstellung für den CAM-Modus an. 3. Drücken Sie die [M]-Taste. 4. Drücken Sie Sie die ▼-Taste, bis folgende Anzeigen im Display erscheint: Visortech – www.visor-tech.com... -
Seite 25: Intervall Der Bilder-Serien
1. Schieben Sie den Modus-Schalter auf die Position TEST. 2. Das Display leuchtet und zeigt die aktuelle Einstellung für den CAM-Modus an. 3. Drücken Sie die [M]-Taste. 4. Drücken Sie Sie die ▼-Taste, bis folgende Anzeigen im Display blinken: 6, T-0, TLS, XX:XX. Visortech – www.visor-tech.com... -
Seite 26: Start- Und Endzeit Der Zeitraffer-Funktion
1. Schieben Sie den Modus-Schalter auf die Position TEST. 2. Das Display leuchtet und zeigt die aktuelle Einstellung für den CAM-Modus an. 3. Drücken Sie die [M]-Taste. 4. Drücken Sie Sie die ▼-Taste, bis folgende Anzeigen im Display erscheint: Visortech – www.visor-tech.com... - Seite 27 7. Wiederholen Sie den Vorgang, bis Sie die Startzeit des Zeitraffer-Rahmens eingestellt haben. 8. Bestätigen Sie mit der [OK]-Taste. Sie gelangen automatisch zu den Einstellungen der Endzeit des Zeitraffer-Rahmens. 9. Drücken Sie die [OK]-Taste. Die erste Stunden-Ziffer blinkt. Visortech – www.visor-tech.com...
-
Seite 28: Einstellungs-Beispiele Für Die Zeitraffer-Funktion
13. Drücken Sie die [M]-Taste, um das Einstellungsmenü zu verlassen. Einstellungs-Beispiele für die Zeitraffer-Funktion Zwischen 19:00 Uhr und 07:00 Uhr soll alle halbe Stunde eine Bilder-Serie mit 3 Aufnahmen gemacht werden: Aufnahmen pro Bilder-Serie Intervall der Bilder-Serien Startzeit Endzeit Visortech – www.visor-tech.com... -
Seite 29: Foto-Aufnahme-Einstellungen
5 Aufnahmen gemacht werden: Aufnahmen pro Bilder-Serie Intervall der Bilder-Serien Startzeit Endzeit Foto-Aufnahme-Einstellungen HINWEIS: Um diese Einstellungen vornehmen zu können, muss der Foto-Aufnahme-Modus aktiviert sein (CAM). Auflösung einstellen Stellen Sie die gewünschte Auflösung für Ihre Foto- Aufnahmen ein. Visortech – www.visor-tech.com... - Seite 30 6. Stellen Sie mit den Tasten ▲ und ▼ die gewünschte Auflösung ein. 5 MP 8 MP 12 MP 7. Bestätigen Sie mit der [OK]-Taste. Sie gelangen zu den Bilder-Serie-Einstellungen. 8. Drücken Sie die [M]-Taste, um das Einstellungsmenü zu verlassen. Visortech – www.visor-tech.com...
-
Seite 31: Bilder-Serie Einstellen
6. Stellen Sie mit den Tasten ▲ und ▼ die gewünschte Anzahl an Aufnahmen einer Bilder-Serie ein (1-10) ein. 7. Bestätigen Sie mit der [OK]-Taste. Sie gelangen zum Einstellungsmenü der Ruhezeit zwischen Aufnahmen. 8. Drücken Sie die [M]-Taste, um das Einstellungsmenü zu verlassen. Visortech – www.visor-tech.com... -
Seite 32: Video-Aufnahme-Einstellungen
5. Drücken Sie die [OK]-Taste. 6. Stellen Sie mit den Tasten ▲ und ▼ die gewünschte Dauer der Aufnahme (5-600 Sekunden) nach ausgelösten Sensor ein. 7. Bestätigen Sie mit der [OK]-Taste. Sie gelangen zum Einstellungsmenü der Zeitspanne zwischen Aufnahmen. Visortech – www.visor-tech.com... -
Seite 33: Überwachungs-Funktion (Pre-Take)
So aktivieren Sie die Überwachungs-Funktion: 1. Schieben Sie den Modus-Schalter auf die Position CAM oder PSET. 2. Drücken Sie die [PRE-TAKE]-Taste. Folgendes Symbol erscheint im Display: 3. Ihre Kamera startet einen 60-sekündigen Countdown, innerhalb dessen Sie die Überwachungszone verlassen sollten. Visortech – www.visor-tech.com... -
Seite 34: Sd-Karte Formatieren
5. Halten Sie die Tasten ▲ und ▼ gleichzeitig gedrückt, bis die Anzeige von 88 88 88 zu 00 00 00 wechselt. 6. Die SD-Karte wurde formatiert, alle darauf gespeicherten Daten wurden gelöscht. 7. Drücken Sie die [M]-Taste, um das Einstellungsmenü zu verlassen. Visortech – www.visor-tech.com... -
Seite 35: Überhitzungs-Schutz
Kamera den Weg entlang aus, da es einige Sekunden dauert, bis die Kamera Bewegungen oder Wärme wahrnimmt und mit der Aufnahme beginnt. Halten Sie die Kamerasicht frei von Büschen, Gräsern oder Zweigen. Diese würden durch Bewegungen Aufnahmen auslösen. Visortech – www.visor-tech.com... - Seite 36 Aktivieren Sie mit Hilfe des Modus-Schalters den gewünschten Kamera-Modus, bevor Sie gehen. Ihre Kamera verfügt bei Anbringung in 1,5 bis 2 Metern Höhe und einem Neigungswinkel von 30° über eine Reichweite von bis zu 12 Metern. 15° 30° 1,5-2 m 15-20 m Visortech – www.visor-tech.com...
- Seite 37 Der horizontale Aufnahmewinkel beträgt 110° und deckt bei einer Reichweite von 15-20 Metern ungefähr 45 Meter in der Breite ab. 110° 15-20 m 45 m HINWEIS: Die Umgebungs-Temperatur kann den Erfassungsbereich des PIR-Sensors Ihrer Kamera beeinflussen. Visortech – www.visor-tech.com...
-
Seite 38: Montage An Einem Baum Oder Mast
1. Führen Sie das Befestigungsriemen durch die Öffnungen an der Rückseite der Kamera und legen Sie den Gurt um den Baum bzw. den Mast. 2. Schließen Sie die Gurtschnalle. Die Kamera sollte möglichst fest angegurtet werden, damit sie sich auch bei Wind nicht bewegt. Visortech – www.visor-tech.com... -
Seite 39: Wand-Montage
5. Setzen sie Ihre Kamera mit dem Gewinde auf die Halterung und drehen Sie sie fest. 6. Öffnen Sie die Flügelschraube der Halterung. 7. Stellen sie den gewünschten Neigungswinkel ein. 8. Drehen Sie die Flügelschraube wieder fest zu. Visortech – www.visor-tech.com... -
Seite 40: Verwendung
Stativ befestigen und über den Stativkopf die Kamera ausrichten. Verwendung 1. Stellen Sie die gewünschten Parameter ein (siehe Kameraeinstellungen). 2. Montieren Sie Ihre Kamera (siehe Montage). ACHTUNG! Achten Sie darauf, dass alle Abdeckungen sicher verschlossen sind. Visortech – www.visor-tech.com... - Seite 41 Beenden Sie den Countdown mit den Tasten ▲ oder ▼. 5. Schieben Sie den Modus-Schalter auf die Position OFF, um Ihre Kamera auszuschalten. HINWEIS: Ihre Aufnahmen werden sicher gespeichert. Wenn die eingelegte SD-Karte voll ist, werden die ältesten Aufnahmen überschrieben. Visortech – www.visor-tech.com...
-
Seite 42: Technische Daten
8 MP (interpoliert) 12 MP (interpoliert) Video-Auflösung 720P Datei-Formate JPG, AVI Bilder-Serie 1-10 Fotos pro Serie Bilder-Serien-Intervall 5 Sekunden bis 60 Minuten Max. Videodauer 5-600 Sekunden Aufnahme-Farben Bunt (Tag), S/W (Nacht) Zeitstempel Verzögerungs-Intervall 5 Sekunden bis 60 Minuten Visortech – www.visor-tech.com... - Seite 43 < 1 Sekunde Schutzklasse IP66 Standby-Zeit > 12 Monate Batterie-Lebensdauer > 10.000 Fotos Betriebstemperatur -10° bis 40°C Betriebsluftfeuchtigkeit 20-85% Windows XP oder höher, MAC Kompatibilität 10.6 und höher Maße (Ø x L) 7,5 x 14 cm Gewicht 282 g Visortech – www.visor-tech.com...
