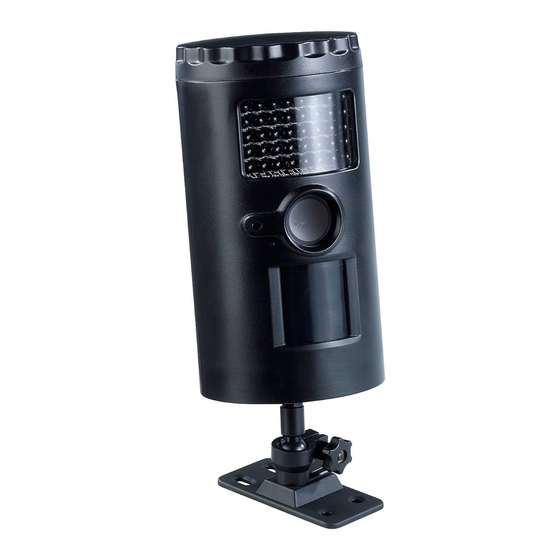

VisorTech IRC-100 Bedienungsanleitung
Verwandte Anleitungen für VisorTech IRC-100
Inhaltszusammenfassung für VisorTech IRC-100
- Seite 1 Bedienungsanleitung PX-8282-675 Wetterfeste Überwachungskamera IRC-100 mit Nachtsicht, SD-Recording...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihre neue Überwachungskamera ......4 Wichtige Hinweise zu Beginn ......5 Sicherheitshinweise . -
Seite 4: Ihre Neue Überwachungskamera
IHRE NEUE ÜBERWACHUNGSKAMERA Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser diskreten Überwachungskamera, die Sie unauffällig und vielfältig einsetzen können. Als Sicherheitskamera mit Bewegungssensor und Nachtsicht überwacht Sie Ihren Außenbereich gezielt und zuverlässig. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie die Kamera optimal einsetzen können. -
Seite 5: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Reinigen Sie die Linse der Kamera mit einem weichen Tuch und, wenn nötig, gröbere Verschmutzungen mit einem mit Neutralreiniger befeuchteten Tuch. -
Seite 6: Laserwarnhinweise
Laserwarnhinweise • Der Richtlaser dient der Kameraausrichtung. • Um Risiken zu vermeiden, richten Sie den Laser niemals auf Ihre Augen und sehen sie nicht direkt in den Laserstrahl. • Der Laserstrahl darf nicht auf Personen oder Tiere gerichtet werden. • Es kann durch Blendung zu Unfällen führen. -
Seite 7: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-8282-675 in Übereinstimmung mit den Anforderungen der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikel- nummer PX-8282 ein. -
Seite 9: Funktionen Und Eigenschaften
FUNKTIONEN UND EIGENSCHAFTEN Mit der Infrarot-Kamera können Sie, je nach Einstellung, Zeitrafferaufnahmen und Videos aufnehmen, um eine Zone zu überwachen und um Bewegungen in Bildern oder Videos festzuhalten. Sie können festlegen, ob bei einer Bewegung Videos oder Fotos aufgenommen werden, sowie auch eine Zeitspanne festlegen, in der Fotos im Zeitraffer aufgenommen werden. -
Seite 10: Produktdetails
PRODUKTDETAILS Front Batterieabdeckung Infrarot-LED Kameralinse Laserstrahl Mikrofon PIR-Sensor (Passive Infrared Sensor) Unterteil Unterseite geöffnet LDC-Display SD-Speicherkartenslot 10. OK-Taste 11. Nach unten-Taste 12. 6V-Ladebuchse 13. Schieberegler (TEST/OFF/CAM/PSET) 14. Nach oben-Taste 15. Menü-Taste 16. AV-Ausgang 17. USB-Port... -
Seite 11: Inbetriebnahme
INBETRIEBNAHME Bevor Sie die Kamera in Betrieb nehmen können, müssen Sie die Batterien und die SD-Speicherkarte in die ausgeschaltete Kamera einlegen. Dass die Kamera ausgeschaltet ist, erkennen Sie daran, dass der Schieberegler auf der geöffneten Unterseite der Kamera auf OFF gestellt ist. Haben Sie keine SD- Speicherkarte eingelegt, wird im Display NOSd angezeigt. -
Seite 12: Sd-Speicherkarte Einlegen
Auf dem Display, das sich im Unterteil der Kamera befindet, wird der Batterie-Status angezeigt. Ist das Batterie-Symbol gefüllt, sind die Batterien voll. Blinkt das Symbol, sind die Batterien halb voll. Ist das Symbol nicht mehr zu sehen, sind die Batterien leer. HINWEIS: Wenn die Batterie-Kapazität nur noch sehr schwach ist, wird im Display bAtLo angezeigt. -
Seite 13: Ein-/Ausschalten Der Kamera
korrekte Richtung. Schließen Sie das Unterteil wieder. Nach erstmaligem Einschalten der Kamera wird automatisch der Ordner DCIM mit dem Unterordner 100 MEDIA erstellt, in den die Aufnahmedateien gespeichert werden. ACHTUNG: Sollte die Speicherkarte voll sein, werden die ältesten Dateien automatisch überschrieben. Übertragen Sie daher eventuell benötigte Aufnahmen regelmäßig. -
Seite 14: Uhrzeit Und Datum Einstellen
Uhrzeit und Datum einstellen Nachdem Sie die Batterien eingelegt haben, stellen Sie zuerst die Uhrzeit ein. HINWEIS: In der nachfolgenden Beschreibung wird die Einstellung der Uhrzeit für die Ersteinstellung beschrieben. Wenn Sie die Kamera bereits in Betrieb haben und die Uhrzeit einstellen möchten, müssen Sie durch den Eingabe- Modus blättern, wie unter Einstellungen vornehmen beschrieben, bis im Display T blinkt, und wie anschließend... -
Seite 15: Kameraeinstellungen
KAMERAEINSTELLUNGEN Sie können die Überwachungskamera in zwei verschiedenen Modi verwenden, dem CAM-Modus und dem PSET-Modus. Im PSET-Modus funktioniert die Kamera nur mit den vom Hersteller voreingestellten Werten, die nicht geändert werden können. Im CAM-Modus können Sie einstellen, ob Sie Videoaufnahmen oder Fotos machen möchten und alle weiteren Einstellungen auf Ihre Bedürfnisse anpassen. -
Seite 16: Einstellungen Vornehmen
Einstellungen vornehmen Über die Tasten im Display können Sie die verschiedenen Einstellungen vornehmen. Dazu verwenden Sie die folgenden Tasten: Taste Beschreibung In den Eingabe-Modus gelangen Vorgenommene Einstellungen speichern und Eingabe-Modus verlassen Durch die Werte vorwärtsblättern Durch die Funktionen vorwärtsblättern Durch die Werte zurückblättern Durch die Funktionen zurückblättern Einstellung bestätigen Vorgenommene Eingabe speichern... - Seite 17 Im Display werden die verschiedenen Einstellungen angezeigt: Anzeige Beschreibung Verwendung als Fotokamera VIDEO Verwendung als Videokamera Anzahl der Fotos im Zeitraffer oder Videodauer Batterie-Status Foto- bzw. Video-Auflösung Datumseinstellung Uhrzeit- und Datumeinstellung der Kamera in der PIR-Einstellung S Uhrzeit TLS-Einstellung-Beginn Einstellen der Zeitspanne zwischen den Aufnahmen E Uhrzeit TLS-Einstellung-Ende Einstellung für Aufnahmen mit Bewegungserkennung...
-
Seite 18: Pset-Modus
PSET-MODUS Im PSET-Modus werden die vom Hersteller eingestellten Werte benutzt und können nicht geändert werden. Stellen Sie den Regler auf PSET. Sobald eine Bewegung oder Wärme erkannt wird, macht die Kamera automatisch alle 30 Sekunden (00:30) 3 Fotos (3P) mit einer Auflösung von 5 MP Wird keine Bewegung mehr erkannt, werden auch keine Aufnahmen mehr gemacht. -
Seite 19: Cam-Modus
CAM-MODUS Im Cam-Modus haben Sie zwei Möglichkeiten Aufnahmen zu machen: • PIR – Fotos oder Videos, die nur dann aufgenommen werden, sobald eine Bewegung oder Wärme erkannt wird. • TLS - Zeitrafferaufnahmen, die innerhalb eines festgelegten Zeitraums aufgenommen werden. HINWEIS: Alle Einstellungen, die Sie unter PIR mit der automatischen Bewegungserkennung vornehmen, gelten immer. -
Seite 20: Pir-Einstellung
PIR-Einstellung Möchten Sie Fotos oder Videos aufnehmen, nur wenn eine Bewegung oder Wärme erkannt wird, können Sie nach Auswahl von PIR alle dafür erforderlichen Einstellungen vornehmen. • Auflösung der Fotos, Auslösehäufigkeit und Aufnahmezeitspanne festlegen Für Fotos können Sie drei verschiedene Auflösungen auswählen sowie bis zu 9 Zeitrafferaufnahmen pro Aufnahmezeitspanne festlegen. - Seite 21 -Taste und wählen Sie CAM aus. Drücken Sie die Drücken Sie die OK-Taste, um die Auswahl zu speichern. Die Auflösung blinkt. Drücken Sie die OK-Taste und wählen Sie über die -Taste oder die -Taste die niedrigste Auflösung aus. Drücken Sie die OK-Taste, um die Auswahl zu speichern.
- Seite 22 HINWEIS: Das Datum stellen Sie ein wie unter Uhrzeit und Datum einstellen beschrieben. 15. Verlassen Sie das Menü durch Drücken auf die M-Taste. Im Display werden nun die vorgenommenen Einstellungen angezeigt, außer der Einstellung der Aufnahmezeitspanne. Unten wird die Anzahl der bereits gespeicherten Aufnahmen aufgelistet.
- Seite 23 Drücken Sie die M-Taste innerhalb von 30 Sekunden, um in den Eingabe-Modus zu gelangen. PIR oder TLS blinkt. Drücken Sie die -Taste oder -Taste und wählen Sie PIR aus. Drücken Sie die OK-Taste, um die Auswahl zu speichern. Es blinkt CAM. Drücken Sie die -Taste und wählen Sie VIDEO aus.
- Seite 24 14. Drücken Sie die OK-Taste, um die Auswahl zu speichern. 15. Im Display blinkt T. Überprüfen Sie die eingestellte aktuelle Uhrzeit und das darauf folgende Datum, indem Sie mit der OK-Taste durch die Eingaben blättern. HINWEIS: Das Datum stellen Sie ein wie unter Uhrzeit und Datum einstellen beschrieben.
-
Seite 25: Tls-Einstellung
TLS-Einstellung Unter TLS können Sie festlegen, dass Zeitrafferaufnahmen innerhalb eines festgelegten Zeitraums aufgenommen werden. Der Bewegungsmelder wird dabei automatisch ausgeschaltet. • Aufnahmezeitraum und Einstellungen der Zeitrafferaufnahmen festlegen Hier legen Sie die Start- und Endzeit des Aufnahmezeitraums sowie die Einstellungen für die Fotos der regelmäßigen Zeitrafferaufnahmen fest. - Seite 26 Drücken Sie die OK-Taste, um die Auswahl zu speichern. Es blinkt T. Drücken Sie die OK-Taste, um in den Eingabemodus für die Startzeit S zu gelangen. Über die - und die -Taste stellen Sie zunächst den Wert 30 für die Minuten ein. Bestätigen Sie Ihre Eingabe durch Drücken auf die OK-Taste.
- Seite 27 16. Drücken Sie nun die -Taste oder die -Taste, bis 4P für die Auslösehäufigkeit angezeigt wird. 17. Drücken Sie die OK-Taste, um die Auswahl zu speichern. HINWEIS: Sie können bis zu 9 Serienaufnahmen auswählen, die dann innerhalb der eingegebenen Zeitspanne aufgenommen werden.
- Seite 28 Nach Ablauf des eingestellten Aufnahmezeitraums gelten wieder die Einstellungen, die Sie unter PIR vorgenommen haben. • Regelmäßige Zeitrafferaufnahmen mit unterdrückter Bewegungserkennung Wenn Sie als Startzeit 0.00 Uhr und als Endzeit 0.00 Uhr eingeben, wird die Bewegungserkennung unterdrückt und es werden nur Zeitrafferaufnahmen mit den von Ihnen eingestellten Parametern gemacht (beschrieben unter Aufnahmezeitraum und Einstellungen der Zeitrafferaufnahmen festlegen).
-
Seite 29: Befestigung Und Ausrichtung Der Überwachungskamera
BEFESTIGUNG UND AUSRICHTUNG DER ÜBERWACHUNGSKAMERA Sobald Sie die gewünschten Einstellungen vorgenommen haben, können Sie die Kamera an dem zu überwachenden Ort anbringen. Beachten Sie die folgenden Punkte, um die besten Aufnahmeresultate zu erzielen. Montieren Sie die Kamera in 1,5 bis 2 Metern Höhe in einer leichten Abwärtsneigung. - Seite 30 Die Kamera verfügt bei Anbringung in 1,5 bis 2 Metern Höhe und einem Neigungswinkel von 30° über eine Reichweite von bis zu 12 Metern. Der horizontale Aufnahmewinkel beträgt 48° und deckt bei einer Reichweite von 12 Metern ungefähr 10 Meter in der Breite ab. Nachdem Sie die Kamera eingeschaltet haben, wechselt die Kamera nach 30 Sekunden in den...
-
Seite 31: Befestigung An Einem Baum Oder Einem Mast
Befestigung an einem Baum oder einem Mast Führen Sie das Befestigungsband durch die Öffnungen an der Rückseite der Kamera und legen Sie den Gurt um den Baum bzw. den Mast. Schließen Sie die Gurtschnalle. Die Kamera sollte möglichst fest angegurtet werden, damit sie sich auch bei Wind nicht bewegt. - Seite 32 ACHTUNG! Achten Sie darauf, dass an der gewählten Bohrstelle keine Leitungen oder Rohre verlaufen. Dies kann zu Verletzungen oder Umgebungsschäden führen! An der Rückseite der Kamera befindet sich das Gewinde für die Befestigung. Schrauben Sie die Doppelschraube mit dem groben Gewinde in die Kamera und dann an die Wandhalterung oder umgekehrt.
-
Seite 33: Verwendung Der Kamera
VERWENDUNG DER KAMERA Programmieren und montieren Sie die Kamera wie zuvor beschrieben. Schieben Sie den Regler auf CAM oder PSET. Wenn Sie den Regler auf PSET stellen, werden die vom Hersteller eingestellten Werte benutzt (wie unter PSET-Modus beschrieben). Wenn Sie den Regler auf CAM stellen, stellen Sie sicher, dass Sie alle Einstellungen korrekt vorgenommen haben. - Seite 34 Sobald Sie die Überwachungskamera mit dem PC/Tablet verbunden haben, schaltet sie sich automatisch ein und sie wird automatisch als Wechseldatenträger erkannt. Im Display wird USb angezeigt. Videos werden im AVI-Format gespeichert und Fotos im JPG-Format. Die Dateien können Sie nun mit den gängigen Mediaplayern ansehen.
- Seite 35 In der Fußzeile der Aufnahmen werden die Temperatur während der Aufnahme, das Datum und die Uhrzeit sowie die Mondphase angezeigt. • Fernsehnorm wechseln Im Eingabe-Modus können Sie zwischen den Fernsehnormen PAL (Standard in Deutschland) und NTSC wechseln. Drücken Sie die M-Taste, um in den Eingabe-Modus zu gelangen.
-
Seite 36: Aufnahmen Von Der Sd-Speicherkarte Löschen
Aufnahmen von der SD-Speicherkarte löschen Sie haben die Möglichkeit, Videos und Fotos zu löschen und Sie können die SD-Speicherkarte formatieren. Schieben Sie den Regler auf CAM. Das Display wird eingeschaltet. Drücken Sie die M-Taste innerhalb von 30 Sekunden, um in den Eingabe-Modus zu gelangen und dann die OK-Taste. -
Seite 37: Technische Daten
TECHNISCHE DATEN Benutzungstemperatur -10°C-40°C Luftfeuchtigkeit 20-85% Schutzklasse IP66 Batterien 4 x Typ C Gewicht (ohne Batterien) 280 g Maße 85 x 140 mm SD-Speicherkarte max. 32 GB Mini-USB-Port und 3,5-mm- Anschlüsse Klinkenstecker TV-Out-Port Eingangsleistung 6 Volt Autofokusbereich 1,5 m - ∞ Infrarotreichweite maximal 18 m Horizontaler Aufnahmewinkel 48°... - Seite 40 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV4 / 18.10.2017 – EB/MB//BS/ES//MF...
- Seite 80 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV4 / 18.10.2017 – EB/MB//BS/ES//MF...
