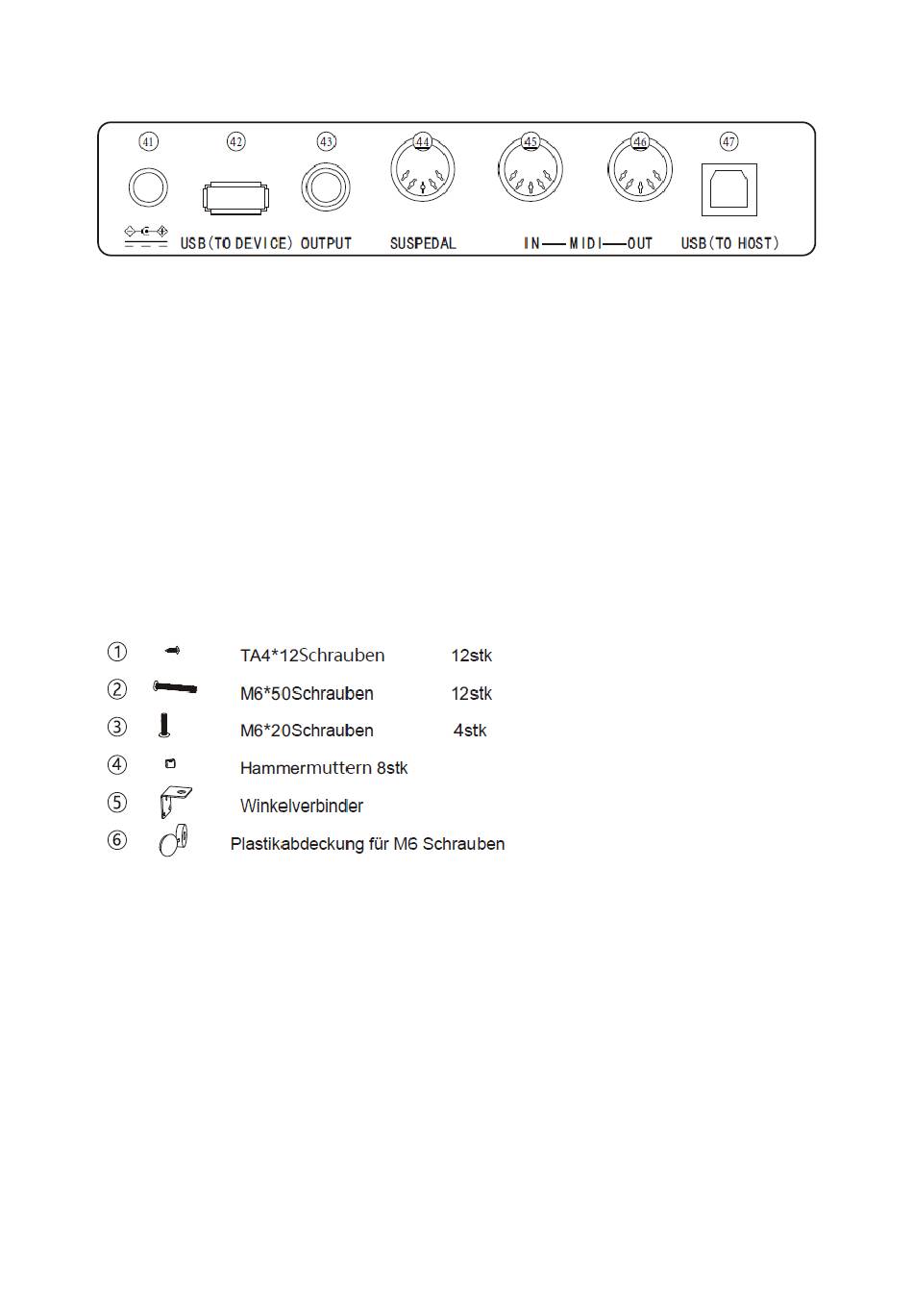

Hinteres Panel
41. Stromanschluss
Schließen Sie hier das Netzteil an.
42. USB Anschluss
43. Klinkenstecker Ausgang (z.B. für Kopfhörer)
44. Pedalanschluss
45. MIDI IN
46. MIDI OUT
47. USB MIDI Anschluss

Aufbau

Kartoninhalt
Montage
1. Nutzen Sie die 12 TA4 Schrauben (1) um die 4 Winkelverbinder (5) an die linken
und rechten Standfüße zu befestigen.
2. Befestigen Sie 8 Hammermuttern (4) in die passenden Löcher der linken und
rechten Standfüße.
3. Nutzen Sie 4 M6x50 Schrauben (2) um die Standfüße mit den Bodenfüßen zu
verbinden.
4. Befestigen Sie die hintere Wand mit den Standfüßen mit Hilfe 4 M6x50
Schrauben (2)
5. Befestigen Sie die Pedalbox an den Standfüßen mit Hilfe 4 M6x50 Schrauben.
6. Nun können Sie das Piano auf den Ständer auflegen und es mit Hilfe der M6x20
Schrauben (3) befestigen.
