Service Manual
NOCTUS

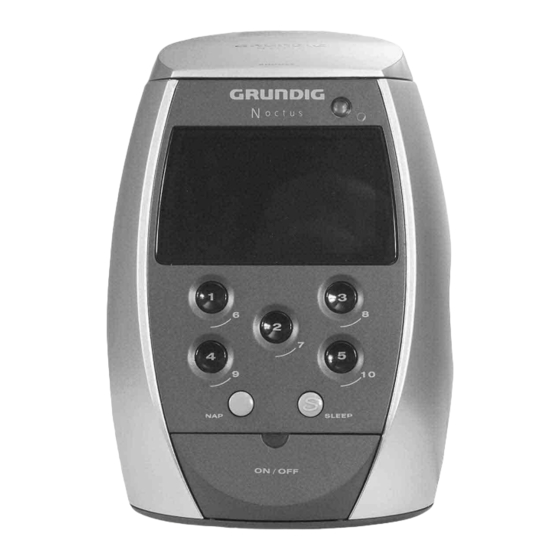

SC 9100 DCF RDS
GKM0150
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Kundendienst/Werkstätten:
Telefon:
Fax:
gebührenpflichtig
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Mo.-Fr. 8.00-18.00 Uhr
0180/52318-52
0180/52318-46
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig noctus SC 9100 DCF RDS
Inhaltszusammenfassung für Grundig noctus SC 9100 DCF RDS
- Seite 1 Service Manual Audio NOCTUS SC 9100 DCF RDS GKM0150 Grundig Service Hotline Deutschland… …Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41 0180/52318-49 Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48 Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 Service Car Audio...
-
Seite 2: Inhaltsverzeichnis
Signal generator Oszilloskop Digitalvoltmeter Oscilloscope Digital voltmeter Beachten Sie bitte das GRUNDIG Messtechnik-Programm, das Sie Please note the GRUNDIG Catalog "Test and Measuring Equipment" unter folgender Adresse erhalten: obtainable from: GRUNDIG AG Geschäftsbereich Instruments Test- und Mess-Systeme Würzburger Str. 150 D 90766 Fürth/Bay... -
Seite 3: Technische Daten
Mit spitzem Gegenstand – zum Beispiel einer aufgebogenen Büroklam- The settings for time, day of the week, alarm times, program settings mer– »RESET« drücken. and voice recordings are now deleted. Uhrzeit, Wochentag, Weckzeiten, Programmeinstellungen und Sprach- aufzeichnungen sind gelöscht. Reset GRUNDIG Service 1 - 3... -
Seite 6: Ausbauhinweise
- When reassembling take care that the volume control knob G (Fig. 5) in seine Führung H (Fig. 6) an der Frontseite eingreift. (Fig. 5) engages with its guide H (Fig. 6) at the front part. Fig. 4 Fig. 5 Fig. 6 1 - 6 GRUNDIG Service... - Seite 7 8. NF-Platte 8. AF PCB - Leiterplattenträger ausbauen (Punkt 4). - Remove the PCB support (point 4). - 2 Schrauben O (Fig. 10) herausdrehen. - Undo 2 screws O (Fig. 10). Fig. 9 Fig. 10 GRUNDIG Service 1 - 7...
-
Seite 8: Abgleichvorschriften
Abgleich Vorbereitung Abgleichvorgang ± 75kHz-Oszillator Frequenzzähler an Messpunkt TP4. Mit TC2 auf 75kHz 10Hz abgleichen. 4,332MHz-Oszillator Messgeräte: Frequenzzähler Abgleich Vorbereitung Abgleichvorgang ± 4,332MHz-Oszillator Frequenzzähler an Messpunkt TP6. Mit TC3 auf 4,332MHz 10Hz abgleichen. Radio-Platte Display-Platte 2 - 1 GRUNDIG Service... -
Seite 9: Adjustment Procedures
Frequenzy Counter to testpoint TP4. Adjust with TC2 for 75kHz 10Hz. 4.332MHz-Oscillator Test equipment: Frequency Counter Adjustment Preparation Adjustment Procedure ± 4.332MHz Oscillator Frequenzy Counter to testpoint TP6. Adjust with TC3 for 4.332MHz 10Hz. Radio PCB Display PCB GRUNDIG Service 2 - 2... - Seite 11 NOCTUS - SC 9100 DCF RDS Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams NOCTUS - SC 9100 DCF RDS Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Verdrahtungsplan / Wiring GRUNDIG Service 3 - 2 GRUNDIG Service 3 - 3...
- Seite 12 P206 Seite/Page 3-11 zu/to P201 Seite/Page 3-10 Bei den in den Schaltplänen angegebenen Messwerten handelt es sich um Näherungswerte! The measured values given in the circuit diagrams are approximates! 3 - 4 GRUNDIG Service 3 - 5 GRUNDIG Service...
- Seite 13 NOCTUS - SC 9100 DCF RDS Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Display-Platte / Display PCB LED-Platten / LED PCBs GRUNDIG Service 3 - 6...
- Seite 14 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams NOCTUS - SC 9100 DCF RDS Power-Platte / Power PCB LED-Platte / LED PCB 3 - 7 GRUNDIG Service...
- Seite 15 NOCTUS - SC 9100 DCF RDS Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Key-Platte / Key PCB Volume-Platte / Volume PCB GRUNDIG Service 3 - 8...
- Seite 16 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams NOCTUS - SC 9100 DCF RDS Radio-Platte / Radio PCB 3 - 9 GRUNDIG Service...
- Seite 17 NOCTUS - SC 9100 DCF RDS Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Record-Platte / Record PCB zu/to P9 Seite/Page 3-4 Melody-Platte / Melody PCB zu/to P7 Seite/Page 3-4 GRUNDIG Service 3 - 10...
- Seite 18 NOCTUS - SC 9100 DCF RDS DCF-Platte / DCF PCB IC5 - TC 9260 P zu/to P5 Seite/Page 3-4 IC9 - SAA 6579 IC9 - BU 1924 F IC6 - BU 2614 IC4 - KA 2201 3 - 11 GRUNDIG Service...
-
Seite 20: Ersatzteilliste Spare Parts List
759550245900 TAKTSCHALTER EVQJAC04M HO C 00085 759550462100 TRIMMER 30PF 7MM GRUEN K 00018 759550245900 TAKTSCHALTER EVQJAC04M HO 10 / 2001 NOCTUS SC 9100 DCF RDS C 00094 759550462200 GOLD-CAP 100MF/5,5V K 00019 759550245900 TAKTSCHALTER EVQJAC04M HO C 00099 759540367100 ELKO 1000UF 10V...
